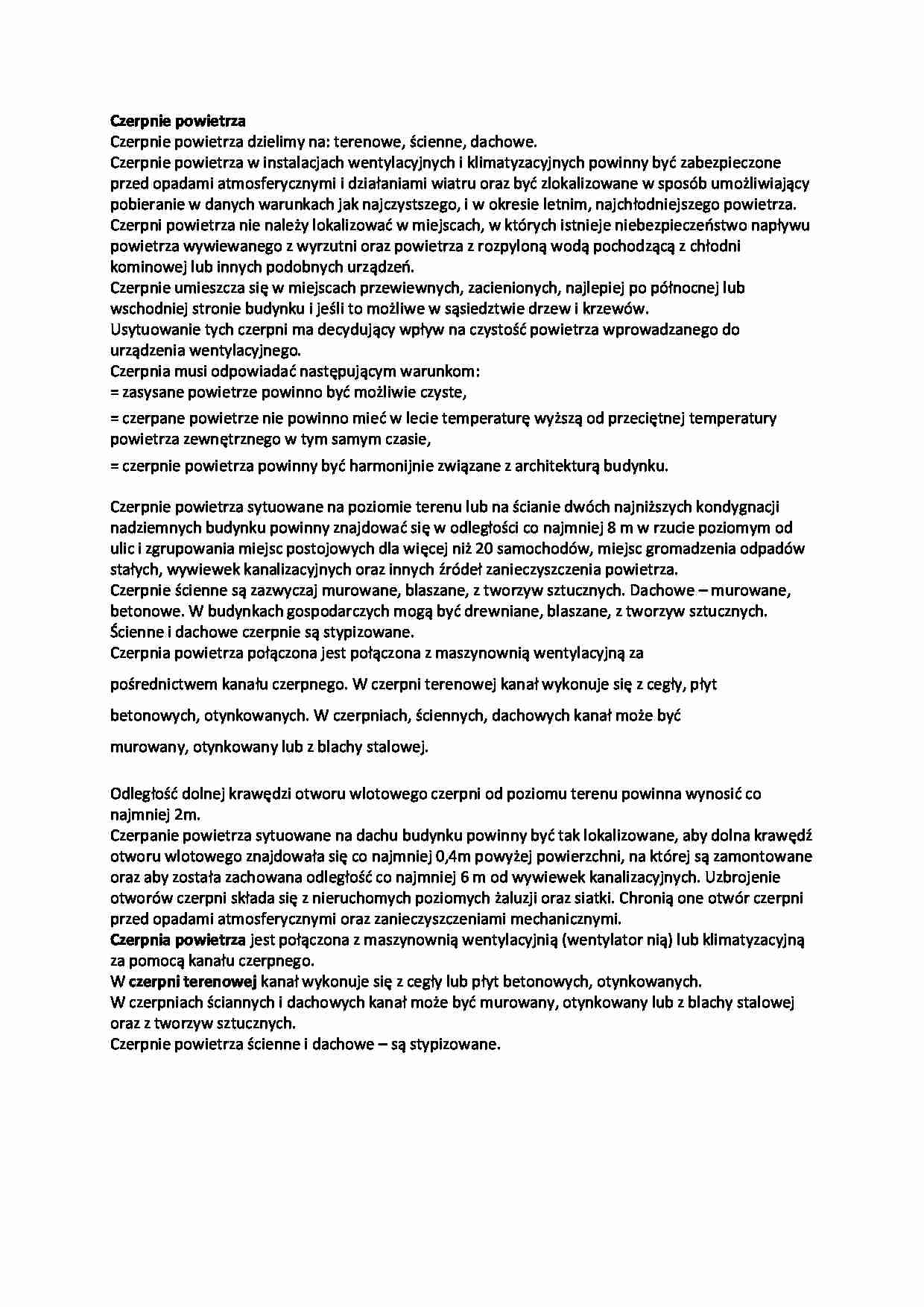

Czerpnie powietrza

Czerpnie powietrza    Czerpnie powietrza dzielimy na: terenowe, ścienne, dachowe.   Czerpnie powietrza w instalacjach wentylacyjnych i klimatyzacyjnych powinny być zabezpieczone  przed opadami atmosferycznymi i działaniami wiatru oraz być zlokalizowane w sposób umożliwiający  pobieranie w danych warunkach jak najczystszego, i w okresie letnim, najchłodniejszego powietrza.   Czerpni powietrza nie należy lokalizować w miejscach, w których istnieje niebezpieczeństwo napływu  powietrza wywiewanego z wyrzutni oraz powietrza z rozpyloną wodą pochodzącą z chłodni  kominowej lub innych podobnych urządzeń.   Czerpnie umieszcza się w miejscach przewiewnych, zacienionych, najlepiej po północnej lub  wschodniej stronie budynku i jeśli to możliwe w sąsiedztwie drzew i krzewów.  Usytuowanie tych czerpni ma decydujący wpływ na czystość powietrza wprowadzanego do  urządzenia wentylacyjnego.   Czerpnia musi odpowiadać następującym warunkom:   = zasysane powietrze powinno być możliwie czyste,   = czerpane powietrze nie powinno mieć w lecie temperaturę wyższą od przeciętnej temperatury  powietrza zewnętrznego w tym samym czasie,   = czerpnie powietrza powinny być harmonijnie związane z architekturą budynku.     Czerpnie powietrza sytuowane na poziomie terenu lub na ścianie dwóch najniższych kondygnacji  nadziemnych budynku powinny znajdować się w odległości co najmniej 8 m w rzucie poziomym od  ulic i zgrupowania miejsc postojowych dla więcej niż 20 samochodów, miejsc gromadzenia odpadów  stałych, wywiewek kanalizacyjnych oraz innych źródeł zanieczyszczenia powietrza.   Czerpnie ścienne są zazwyczaj murowane, blaszane, z tworzyw sztucznych. Dachowe – murowane,  betonowe. W budynkach gospodarczych mogą być drewniane, blaszane, z tworzyw sztucznych.  Ścienne i dachowe czerpnie są stypizowane.   Czerpnia powietrza połączona jest połączona z maszynownią wentylacyjną za  pośrednictwem kanału czerpnego. W czerpni terenowej kanał wykonuje się z cegły, płyt  betonowych, otynkowanych. W czerpniach, ściennych, dachowych kanał może być  murowany, otynkowany lub z blachy stalowej.  Odległość dolnej krawędzi otworu wlotowego czerpni od poziomu terenu powinna wynosić co  najmniej 2m.   Czerpanie powietrza sytuowane na dachu budynku powinny być tak lokalizowane, aby dolna krawędź  otworu wlotowego znajdowała się co najmniej 0,4m powyżej powierzchni, na której są zamontowane  oraz aby została zachowana odległość co najmniej 6 m od wywiewek kanalizacyjnych. Uzbrojenie  otworów czerpni składa się z nieruchomych poziomych żaluzji oraz siatki. Chronią one otwór czerpni

(…)

…
otworów czerpni składa się z nieruchomych poziomych żaluzji oraz siatki. Chronią one otwór czerpni
przed opadami atmosferycznymi oraz zanieczyszczeniami mechanicznymi.
Czerpnia powietrza jest połączona z maszynownią wentylacyjnią (wentylator nią) lub klimatyzacyjną
za pomocą kanału czerpnego.
W czerpni terenowej kanał wykonuje się z cegły lub płyt betonowych, otynkowanych.
W czerpniach ściannych…
