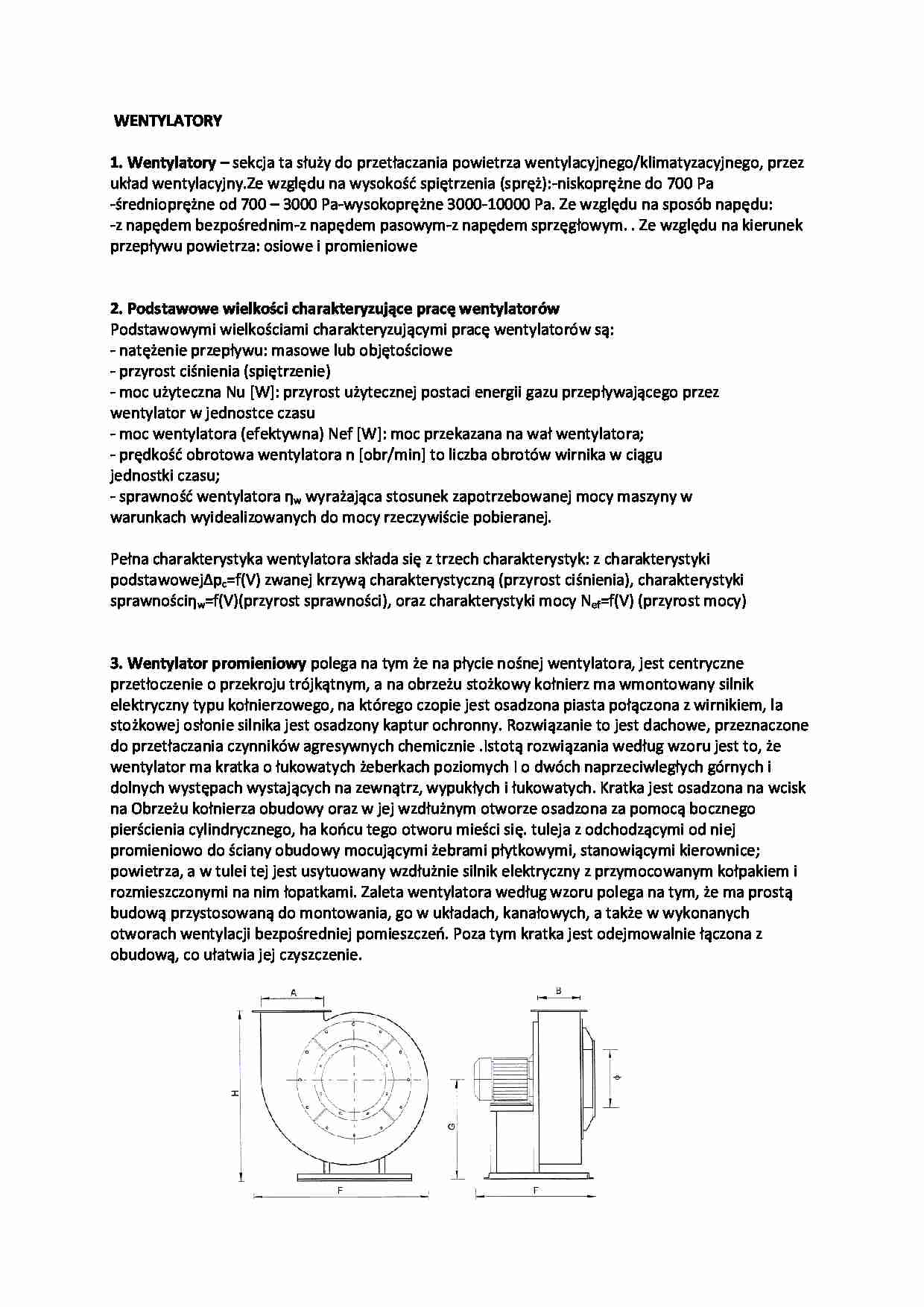

ćwiczenia z wentylatorów - strona 1 ćwiczenia z wentylatorów - strona 2 ćwiczenia z wentylatorów - strona 3

Fragment notatki:

WENTYLATORY
1. Wentylatory - sekcja ta służy do przetłaczania powietrza wentylacyjnego/klimatyzacyjnego, przez układ wentylacyjny. Ze względu na wysokość spiętrzenia (spręż):-niskoprężne do 700 Pa
-średnioprężne od 700 - 3000 Pa -wysokoprężne 3000-10000 Pa. Ze względu na sposób napędu: -z napędem bezpośrednim -z napędem pasowym -z napędem sprzęgłowym. . Ze względu na kierunek przepływu powietrza: osiowe i promieniowe
2. Podstawowe wielkości charakteryzujące pracę wentylatorów
Podstawowymi wielkościami charakteryzującymi pracę wentylatorów są:
- natężenie przepływu: masowe lub objętościowe - przyrost ciśnienia (spiętrzenie) - moc użyteczna Nu [W]: przyrost użytecznej postaci energii gazu przepływającego przez
wentylator w jednostce czasu - moc wentylatora (efektywna) Nef [W]: moc przekazana na wał wentylatora;
- prędkość obrotowa wentylatora n [obr/min] to liczba obrotów wirnika w ciągu
jednostki czasu;
- sprawność wentylatora ηw wyrażająca stosunek zapotrzebowanej mocy maszyny w
warunkach wyidealizowanych do mocy rzeczywiście pobieranej.
Pełna charakterystyka wentylatora składa się z trzech charakterystyk: z charakterystyki
podstawowej Δpc=f(V) zwanej krzywą charakterystyczną (przyrost ciśnienia), charakterystyki sprawności ηw=f(V) (przyrost sprawności), oraz charakterystyki mocy Nef=f(V) (przyrost mocy)
3. Wentylator promieniowy polega na tym że na płycie nośnej wentylatora, jest centryczne przetłoczenie o przekroju trójkątnym, a na obrzeżu stożkowy kołnierz ma wmontowany silnik elektryczny typu kołnierzowego, na którego czopie jest osadzona piasta połączona z wirnikiem, la stożkowej osłonie silnika jest osadzony kaptur ochronny. Rozwiązanie to jest dachowe, przeznaczone do przetłaczania czynników agresywnych chemicznie .Istotą rozwiązania według wzoru jest to, że wentylator ma kratka o łukowatych żeberkach poziomych I o dwóch naprzeciwległych górnych i dolnych występach wystających na zewnątrz, wypukłych i łukowatych. Kratka jest osadzona na wcisk na Obrzeżu kołnierza obudowy oraz w jej wzdłużnym otworze osadzona za pomocą bocznego pierścienia cylindrycznego, ha końcu tego otworu mieści się. tuleja z odchodzącymi od niej promieniowo do ściany obudowy mocującymi żebrami płytkowymi, stanowiącymi kierownice; powietrza, a w tulei tej jest usytuowany wzdłużnie silnik elektryczny z przymocowanym kołpakiem i rozmieszczonymi na nim łopatkami. Zaleta wentylatora według wzoru polega na tym, że ma prostą
budową przystosowaną do montowania, go w układach, kanałowych, a także w wykonanych otworach wentylacji bezpośredniej pomieszczeń. Poza tym kratka jest odejmowalnie łączona z obudową, co ułatwia jej czyszczenie.

(…)

… z tworzywa sztucznego i metali nieiskrzących. jakże ten wentylator nie nadaje się do stosowania w wentylacji pomieszczeń mieszalnych z powodu przemysłowego przeznaczenia.
5. Wskaźniki bezwymiarowe
 wskaźnik strumienia objętości φ(wskaźnik wydajności objętościowej) φ= V/(π/4*D2z*uz)
 wskaźnik spiętrzenia (wskaźnik ciśnienia całkowitego)
 pc/(0,5* ρuz2)
 wskaźnik mocy λ
λ= (φ )/η
6. Dobierając wentylator do sieci, należy starać się umieścić początkowy (lub średni) punkt pracy na
stosunkowo stromym (pionowym) odcinku charakterystyki. W takim wypadku zmiany oporów instalacji (i sprężu wentylatora) wywołają stosunkowo niewielkie zmiany wydatku wentylatora i instalacja będzie pracować stabilnie, z założonym wydatkiem. Wydatek wentylatora może skokowo zmieniać się, „przeskakując” pomiędzy punktami pracy położonymi po obu stronach ekstremum. Wywołuje to silne wahania ciśnienia i wydatku w instalacji, objawiające się drganiami obudowy wentylatora i kanałów oraz hałas, jak od niewyważonego wirnika.
7. Metody regulacji wydajności wentylatorów.
W zależności od potrzeb odbiorców sprężonego gazu wyróżnia się dwa zasadnicze zadania, które
winna wypełniać regulacja:
- utrzymanie stałego ciśnienia…
… i innych użytkowych. Jest zaopatrzony w kratkę wentylacyjną w postaci prostokątnej ramki z
usytuowaną na powierzchni kratownicą "utworzoną przez poziomo i pionowo usytuowane listwy. Do tylnej ściany ramki, na wsporniku ceowym jest zamocowany poziomo silnik elektryczny z łopat¬
kami usytuowanymi przy kratownicy. Wentylator ten ze względu na swą otwartą budowę nie może mieć zastosowania przykładowo w wentylujących…
... zobacz całą notatkę
