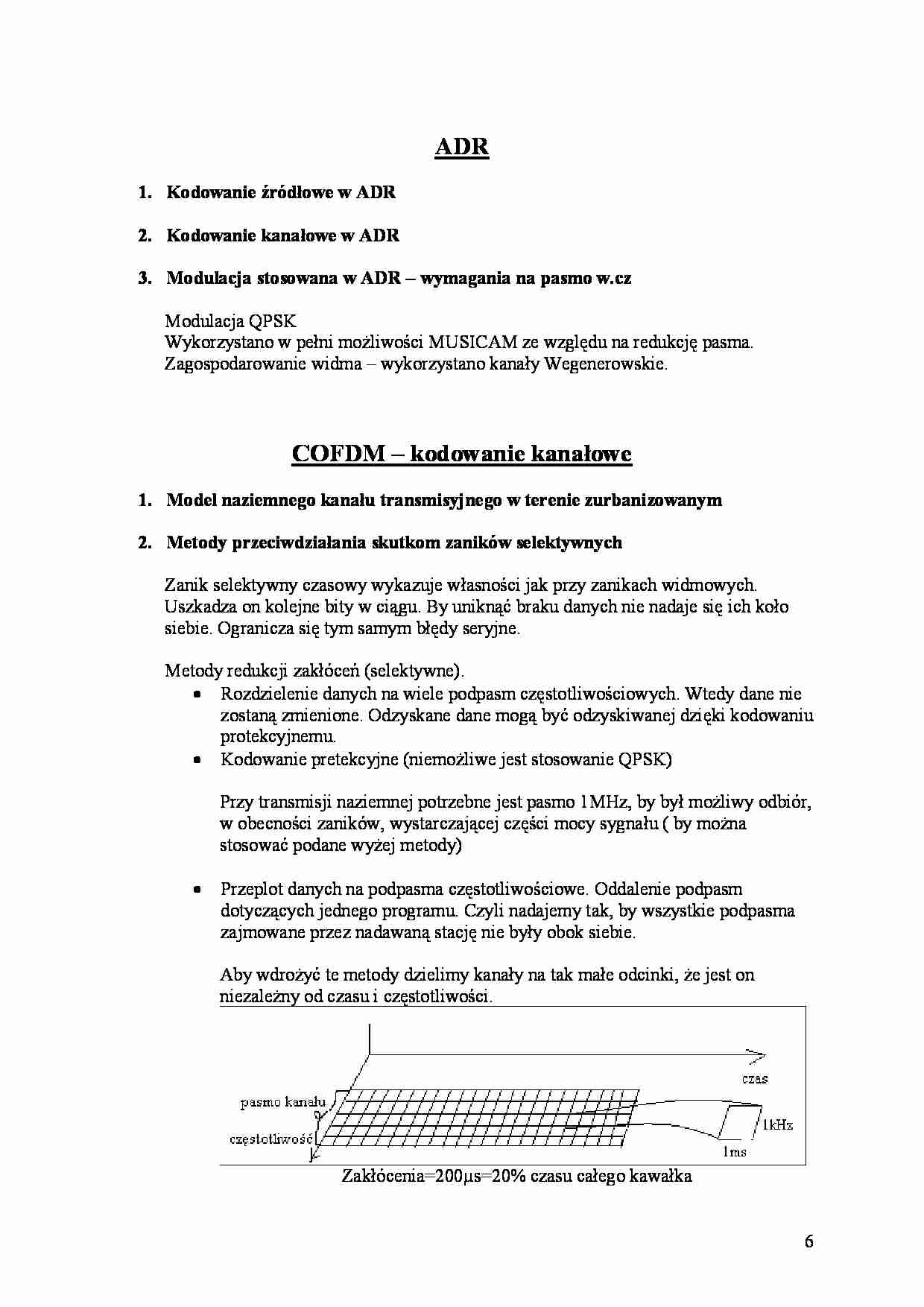

ADR
1. Kodowanie źródłowe w ADR
2. Kodowanie kanałowe w ADR
3. Modulacja stosowana w ADR – wymagania na pasmo w.cz
Modulacja QPSK
Wykorzystano w pełni możliwości MUSICAM ze względu na redukcję pasma.
Zagospodarowanie widma – wykorzystano kanały Wegenerowskie.
COFDM – kodowanie kanałowe
1. Model naziemnego kanału transmisyjnego w terenie zurbanizowanym
2. Metody przeciwdziałania skutkom zaników selektywnych
Zanik selektywny czasowy wykazuje własności jak przy zanikach widmowych.
Uszkadza on kolejne bity w ciągu. By uniknąć braku danych nie nadaje się ich koło
siebie. Ogranicza się tym samym błędy seryjne.
Metody redukcji zakłóceń (selektywne).
• Rozdzielenie danych na wiele podpasm częstotliwościowych. Wtedy dane nie
zostaną zmienione. Odzyskane dane mogą być odzyskiwanej dzięki kodowaniu
protekcyjnemu.
• Kodowanie pretekcyjne (niemożliwe jest stosowanie QPSK)
Przy transmisji naziemnej potrzebne jest pasmo 1MHz, by był możliwy odbiór,
w obecności zaników, wystarczającej części mocy sygnału ( by można
stosować podane wyżej metody)
•
Przeplot danych na podpasma częstotliwościowe. Oddalenie podpasm
dotyczących jednego programu. Czyli nadajemy tak, by wszystkie podpasma
zajmowane przez nadawaną stację nie były obok siebie.
Aby wdrożyć te metody dzielimy kanały na tak małe odcinki, że jest on
niezależny od czasu i częstotliwości.
Zakłócenia=200µs=20% czasu całego kawałka
6
Zaniki , odbicia , wielodrogowość , efekt Dopplera nie powodują zmiany
charakterystyki w zakresie małego prostokącika.
Zwiększenie mocy sygnału jest nieefektywne , nie poprawia się BER. Należy wiec
stosować bardzo małe przepływności (nie realne w tych systemach) lub wprowadzić
wyżej wymienione techniki przeciwdziałania skutkom zakłóceń selektywnych
3. Minimalna szerokość łącznego pasma w.cz. przy transmisji naziemnej przy
występowaniu zaników, umożliwiająca efektywne eliminowanie ich skutków
Żeby było możliwe odtworzenie sygnału, do odbiornika musi dojść energia sygnału,
co w dziedzinie częstotliwości odpowiada wymaganiu, by w zakresie występowały
minima i maksima sygnałów. W zakresie UHF i VHF pojawia się wymaganie na
Bmin = 1MHz.
Jeżeli są zaniki to szerokość pasma musi być mała w stosunku do zaników. Minimalna
porcja widma będzie Bpodn = 1kHz
4. Podział kanału na elementy niezależne od czasu i częstotliwości
Dzielimy kanały na tak małe odcinki że jest on niezależny od czasu i częstotliwości.
Tak dzielimy widmo częstotliwościowe i dobieramy czas przekazu, aby uzyskać
obszary elementarne o wielkościach tak małych żeby wielkość amplitudy była
niezależna od warunków propagacyjnych. W dziedzinie częstotliwości mówimy o
segmentach częstotliwościowych a dziedzinie czasu o segmentach czasowych.
5. OFDM – rozdzielenie danych na wiele podpasm częstotliwościowych, sposób
realizacji
Wykorzystywana jest modulacja częstotliwości. Całe pasmo sygnału dzielimy na
pewną liczbę podpasm w każdym z nich nadajemy informacje dotyczące fragmentu
upakowanych danych. Zwykle informacje przeplatamy,
... zobacz całą notatkę
