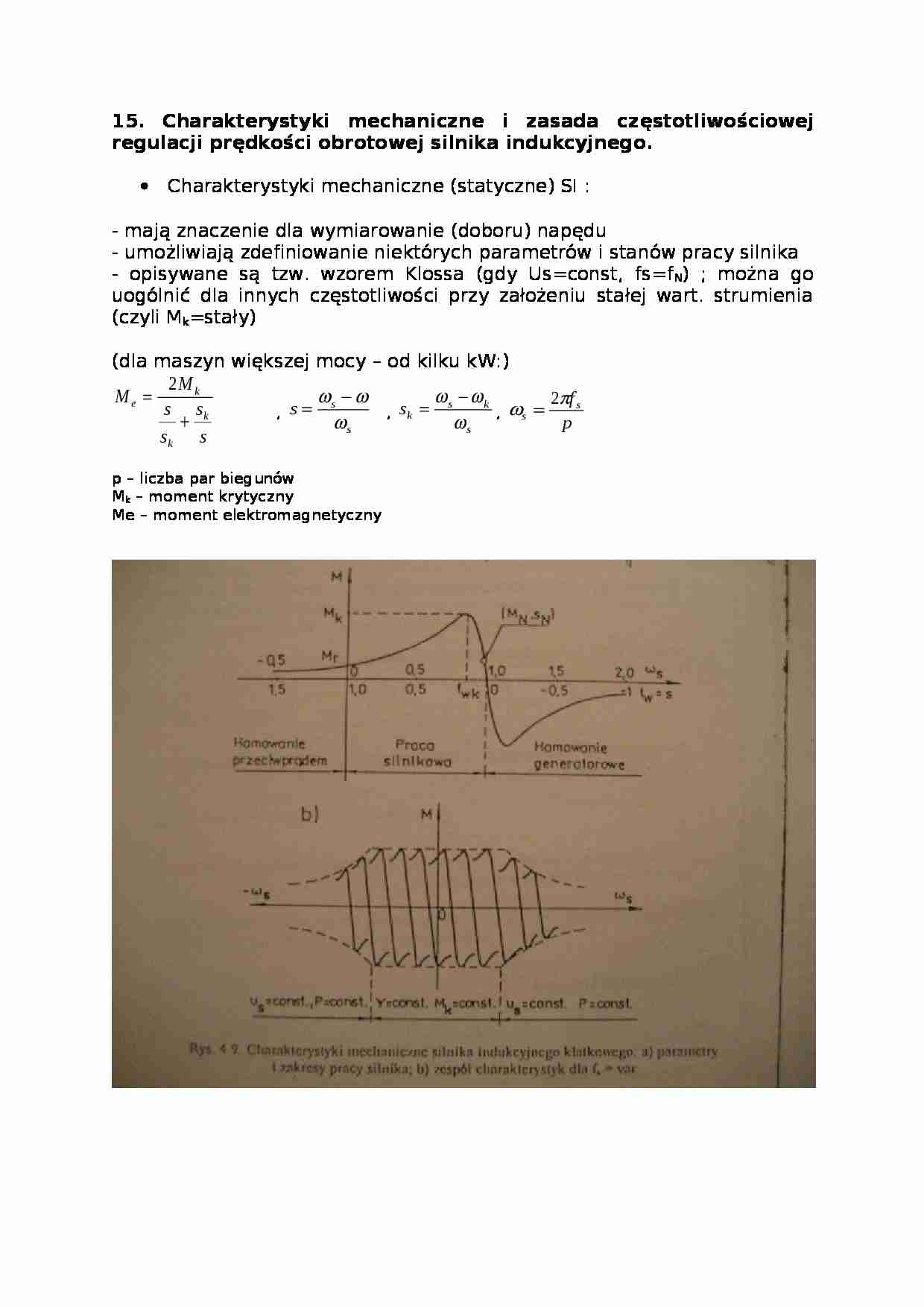

15. Charakterystyki mechaniczne i zasada cz ę stotliwo ś ciowej regulacji pr ę dko ś ci obrotowej silnika indukcyjnego. Charakterystyki mechaniczne (statyczne) SI :
- mają znaczenie dla wymiarowanie (doboru) napędu
- umożliwiają zdefiniowanie niektórych parametrów i stanów pracy silnika
- opisywane są tzw. wzorem Klossa (gdy Us=const, fs=f N ) ; można go uogólnić dla innych częstotliwości przy założeniu stałej wart. strumienia (czyli M k =stały)
(dla maszyn większej mocy - od kilku kW:)
, , , p - liczba par biegunów
M k - moment krytyczny
Me - moment elektromagnetyczny
zasada częstotliwościowej regulacji prędkości obrotowej silnika indukcyjnego.
Obecnie ze względu na bardzo dynamiczny rozwój elektroniki, energoelektroniki, i znaczny spadek cen urządzeń mikroprocesorowych, silniki indukcyjne zasila się z urządzeń zwanych falownikami. Urządzenia te w najprostszych rozwiązaniach bazują właśnie na zasadzie zachowywania stałej wartości stosunku U/f, a oprócz regulacji prędkości obrotowej, pozwalają na kontrolę wielu parametrów silnika, co zdecydowanie poprawia jakość funkcjonowania takiego silnika i wydłuża czas jego eksploatacji.
