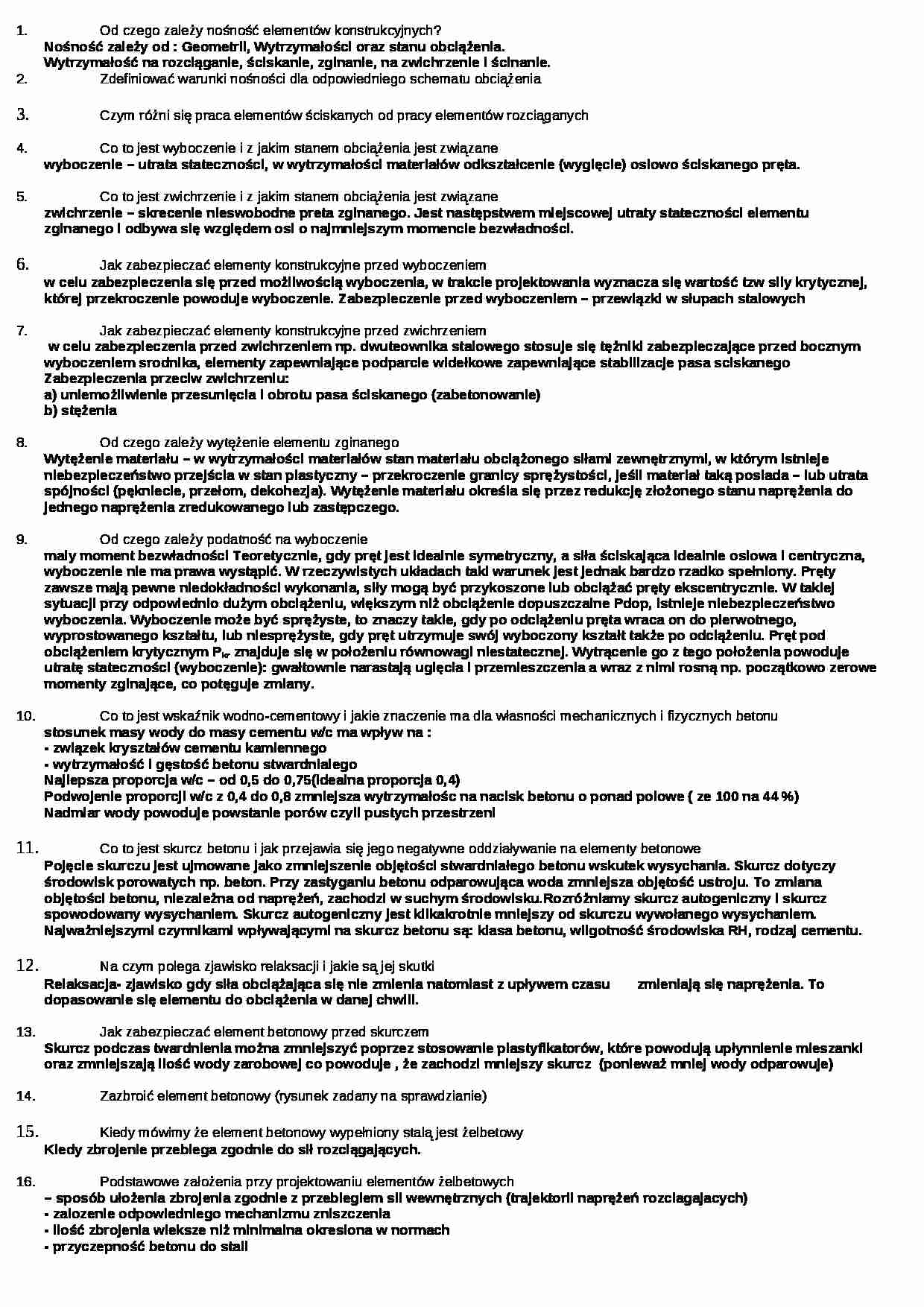

Budownictwo - pytania - nośność elementów konstrukcyjnych - strona 1 Budownictwo - pytania - nośność elementów konstrukcyjnych - strona 2 Budownictwo - pytania - nośność elementów konstrukcyjnych - strona 3

Fragment notatki:

Od czego zależy nośność elementów konstrukcyjnych?
Nośność zależy od : Geometrii, Wytrzymałości oraz stanu obciążenia. Wytrzymałość na rozciąganie, ściskanie, zginanie, na zwichrzenie i ścinanie. Zdefiniować warunki nośności dla odpowiedniego schematu obciążenia
Czym różni się praca elementów ściskanych od pracy elementów rozciąganych
Co to jest wyboczenie i z jakim stanem obciążenia jest związane
wyboczenie - utrata stateczności, w wytrzymałości materiałów odkształcenie (wygięcie) osiowo ściskanego pręta. Co to jest zwichrzenie i z jakim stanem obciążenia jest związane
zwichrzenie - skrecenie nieswobodne preta zginanego. Jest następstwem miejscowej utraty stateczności elementu zginanego i odbywa się względem osi o najmniejszym momencie bezwładności. Jak zabezpieczać elementy konstrukcyjne przed wyboczeniem
w celu zabezpieczenia się przed możliwością wyboczenia, w trakcie projektowania wyznacza się wartość tzw sily krytycznej, której przekroczenie powoduje wyboczenie. Zabezpieczenie przed wyboczeniem - pr zewiązki w słupach stalowych Jak zabezpieczać elementy konstrukcyjne przed zwichrzeniem
w celu zabezpieczenia przed zwichrzeniem np. dwuteownika stalowego stosuje się tężniki zabezpieczające przed bocznym wyboczeniem srodnika, elementy zapewniające podparcie widełkowe zapewniające stabilizacje pasa sciskanego Zabezpieczenia przeciw zwichrzeniu: a) uniemożliwienie przesunięcia i obrotu pasa ściskanego (zabetonowanie) b) stężenia Od czego zależy wytężenie elementu zginanego
Wytężenie materiału - w wytrzymałości materiałów stan materiału obciążonego siłami zewnętrznymi, w którym istnieje niebezpieczeństwo przejścia w stan plastyczny - przekroczenie granicy sprężystości, jeśli materiał taką posiada - lub utrata spójności (pękniecie, przełom, dekohezja). Wytężenie materiału określa się przez redukcję złożonego stanu naprężenia do jednego naprężenia zredukowanego lub zastępczego. Od czego zależy podatność na wyboczenie
maly moment bezwładności Teoretycznie, gdy pręt jest idealnie symetryczny, a siła ściskająca idealnie osiowa i centryczna, wyboczenie nie ma prawa wystąpić. W rzeczywistych układach taki warunek jest jednak bardzo rzadko spełniony. Pręty zawsze mają pewne niedokładności wykonania, siły mogą być przykoszone lub obciążać pręty ekscentrycznie. W takiej sytuacji przy odpowiednio dużym obciążeniu, większym niż obciążenie dopuszczalne Pdop, istnieje niebezpieczeństwo wyboczenia. Wyboczenie może być sprężyste, to znaczy takie, gdy po odciążeniu pręta wraca on do pierwotnego, wyprostowanego kształtu, lub niesprężyste, gdy pręt utrzymuje swój wyboczony kształt także po odciążeniu. Pręt pod obciążeniem krytycznym P

(…)

…) lub prostokąt (obciążenie mimośrodowe)
- kształt graniastosłupa, stożka ściętego, schodkowy, prostopadłościenny,
- musza być posadowienie na gruncie mocnym - minimalne zalecane odległości między słupami 4-5m (przy mniejszych jest już nieekonomiczne stosowanie stóp fundamentowych).
ŁAWY FUNDAMENTOWE (ogólnie):
- stosowane do przeniesienia na podłoże gruntowe obciążeń równomiernie rozłożonych od ścian budynku…
… na tym wykonać właściwe fundamenty. Najprostszy przykład to platformy wiertnicze na morzu ale nie jest to główne i jedyne zastosowanie.
Kiedy stosujemy fundamenty pośrednie a kiedy bezpośrednie
Bezpośrednie gdy grunt ma wymaganą nośność i zapewnia w miarę równomierne osiadanie oraz stateczność na obrót i poślizg, pośrednie gdy grunt jest słaby lub gdy zwierciadlo wody gruntowej jest wysoko lub gdy teren…
… stożek) rozcapierzonego kabla, który się nabija na element kotwiczący. W kanały wprowadza się kable ze stali strunowej (średnica 1-2 mm) skręcone w kabel. Można wstępnie tak ugiąć żeby strzałka ugięcia była odwrotna , a dopiero po obciążeniu prosta . Rola stali w żelbecie jest bierna, bo wstępnie tylko spręża. Kablobeton - w deskowaniu (formie) układa się kanały wzdłuż tras przebiegu kabli sprężających…
