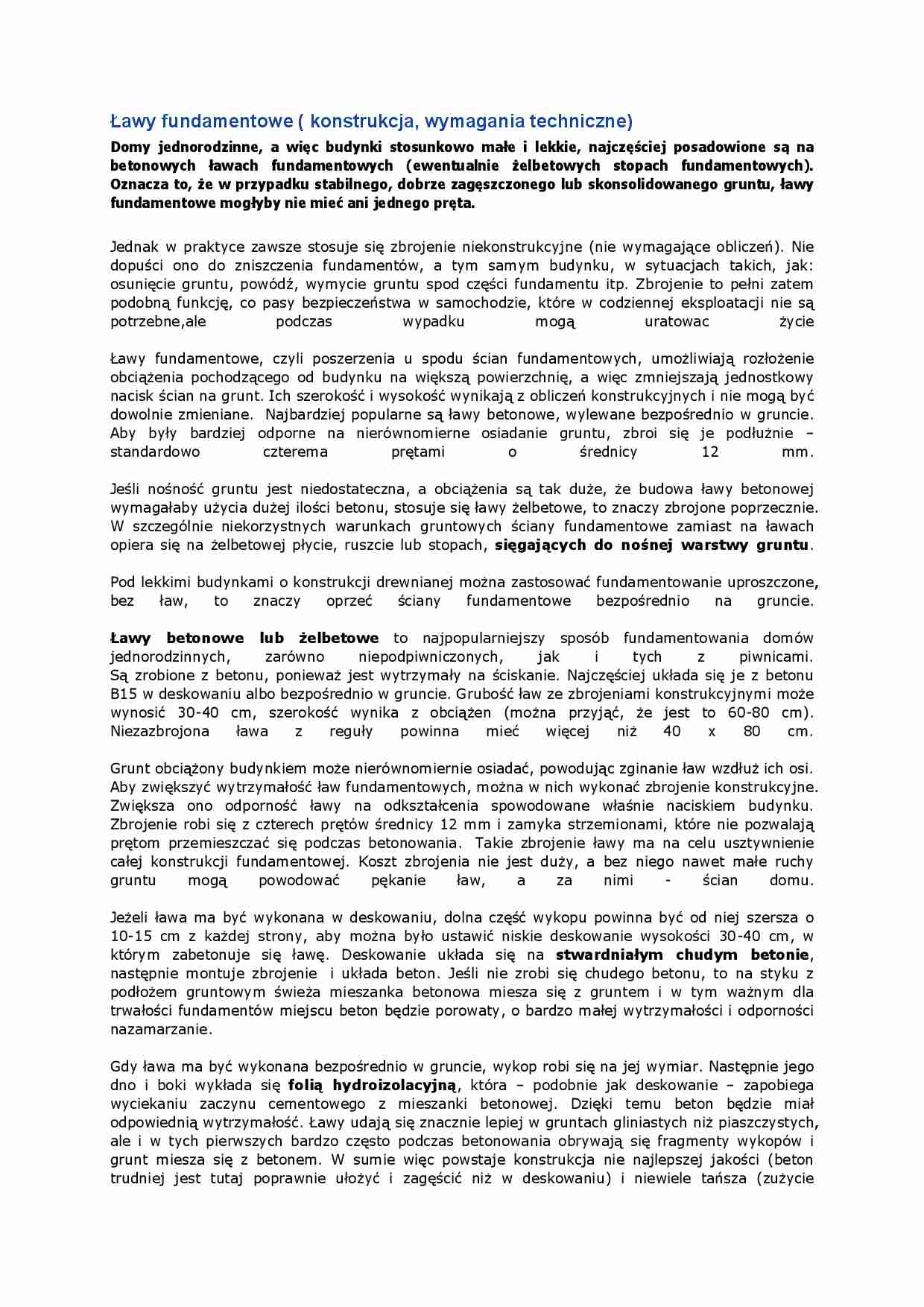

Ławy fundamentowe ( konstrukcja, wymagania techniczne)
Domy jednorodzinne, a więc budynki stosunkowo małe i lekkie, najczęściej posadowione są na betonowych ławach fundamentowych (ewentualnie żelbetowych stopach fundamentowych). Oznacza to, że w przypadku stabilnego, dobrze zagęszczonego lub skonsolidowanego gruntu, ławy fundamentowe mogłyby nie mieć ani jednego pręta.
Jednak w praktyce zawsze stosuje się zbrojenie niekonstrukcyjne (nie wymagające obliczeń). Nie dopuści ono do zniszczenia fundamentów, a tym samym budynku, w sytuacjach takich, jak: osunięcie gruntu, powódź, wymycie gruntu spod części fundamentu itp. Zbrojenie to pełni zatem podobną funkcję, co pasy bezpieczeństwa w samochodzie, które w codziennej eksploatacji nie są potrzebne,ale podczas wypadku mogą uratowac życie Ławy fundamentowe, czyli poszerzenia u spodu ścian fundamentowych, umożliwiają rozłożenie obciążenia pochodzącego od budynku na większą powierzchnię, a więc zmniejszają jednostkowy nacisk ścian na grunt. Ich szerokość i wysokość wynikają z obliczeń konstrukcyjnych i nie mogą być dowolnie zmieniane. Najbardziej popularne są ławy betonowe, wylewane bezpośrednio w gruncie. Aby były bardziej odporne na nierównomierne osiadanie gruntu, zbroi się je podłużnie - standardowo czterema prętami o średnicy 12 mm. Jeśli nośność gruntu jest niedostateczna, a obciążenia są tak duże, że budowa ławy betonowej wymagałaby użycia dużej ilości betonu, stosuje się ławy żelbetowe, to znaczy zbrojone poprzecznie. W szczególnie niekorzystnych warunkach gruntowych ściany fundamentowe zamiast na ławach opiera się na żelbetowej płycie, ruszcie lub stopach, sięgających do nośnej warstwy gruntu. Pod lekkimi budynkami o konstrukcji drewnianej można zastosować fundamentowanie uproszczone, bez ław, to znaczy oprzeć ściany fundamentowe bezpośrednio na gruncie. Ławy betonowe lub żelbetowe to najpopularniejszy sposób fundamentowania domów jednorodzinnych, zarówno niepodpiwniczonych, jak i tych z piwnicami. Są zrobione z betonu, ponieważ jest wytrzymały na ściskanie. Najczęściej układa się je z betonu B15 w deskowaniu albo bezpośrednio w gruncie. Grubość ław ze zbrojeniami konstrukcyjnymi może wynosić 30-40 cm, szerokość wynika z obciążen (można przyjąć, że jest to 60-80 cm). Niezazbrojona ława z reguły powinna mieć więcej niż 40 x 80 cm. Grunt obciążony budynkiem może nierównomiernie osiadać, powodując zginanie ław wzdłuż ich osi. Aby zwiększyć wytrzymałość ław fundamentowych, można w nich wykonać zbrojenie konstrukcyjne. Zwiększa ono odporność ławy na odkształcenia spowodowane właśnie naciskiem budynku. Zbrojenie robi się z czterech prętów średnicy 12 mm i zamyka strzemionami, które nie pozwalają prętom przemieszczać się podczas betonowania. Takie zbrojenie ławy ma na celu usztywnienie całej konstrukcji fundamentowej. Koszt zbrojenia nie jest duży, a bez niego nawet małe ruchy gruntu mogą powodować pękanie ław, a za nimi - ścian domu.
... zobacz całą notatkę
