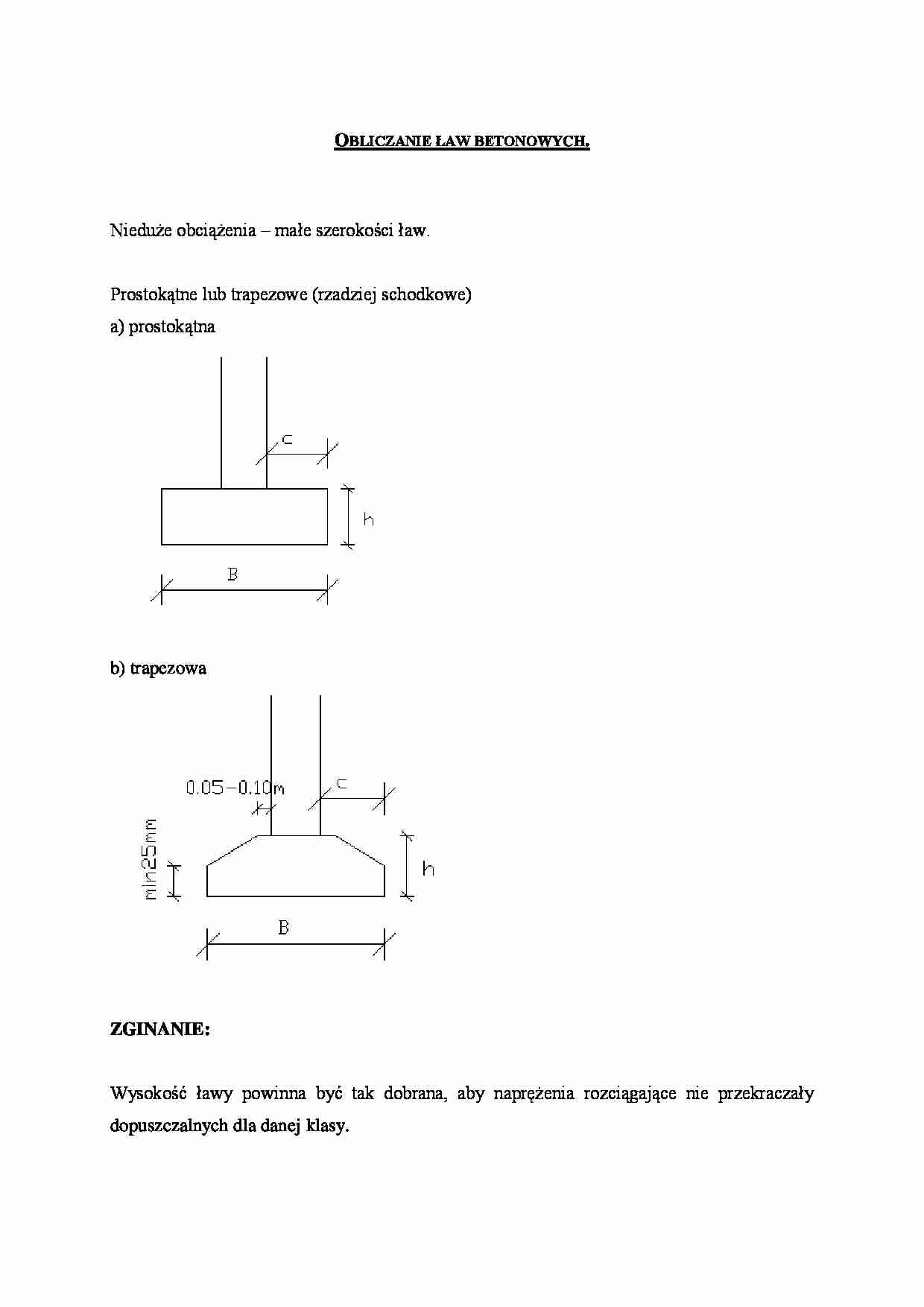

Obliczanie ław betonowych.
Nieduże obciążenia - małe szerokości ław.
Prostokątne lub trapezowe (rzadziej schodkowe)
a) prostokątna
b) trapezowa
Zginanie:
Wysokość ławy powinna być tak dobrana, aby naprężenia rozciągające nie przekraczały dopuszczalnych dla danej klasy.
( dla obciążenia osiowego)
Rbz- obliczeniowa wytrzymałość betonu na rozciąganie
Minimalna wysokość ławy 0.3m.
Ścinanie
W przekroju - największe naprężenia ścinające.
Przekrój ten jest w betonie wyznaczany przez =33o30'
Jako obliczeniową siłę poprzeczną przyjmuje się oddziaływanie gruntu na podstawę ławy na odcinku b-c i długości L
Ścinanie sprawdza się wzorem:
Uwaga: jeśli w murze nad ławą betonową jest otwór, na odcinku tym należy ławę obliczyć jako belkę żelbetową na moment zginający i stosować zbrojenie :
l=1,05 l0 l0- rozpiętość obliczeniowa
rys .zbrojenie ławy fundamentowej pod otworem = Sieczkowski
W takich sytuacjach zaleca się projektować ławy żelbetowe pod fragmenty bardziej obciążone, a betonowe pod ściany przenoszące mniejsze obciążenia.
Przykład:
Zaprojektować ławę betonową pod ścianę murowaną o grubości 0,38 m, posadowioną na głębokości 1,0m poniżej terenu. Ściana przekazuje obciążenia osiowe Nrs=380kN/m. Podłoże -piasek drobny.
Pd,sg,mw,Id=0,85
Zakładamy wymiary i sprawdzamy czy OK.
1.Parametry geotechniczne podłoża:
-gęstość objętościowa piasku drobnego
-kąt tarcia wewnętrznego piasku drobnego
2.Obciążenia:
założono do obliczeń B=1,35m, h=0,4m, γ=20,0kN/m3
Ciężar własny ławy i gruntu na odsadzkach:
Gr=29,7 kN/m
Obl. Wartości obc. Przekazywanego na podłoże:
Nr=Nrs+Gr=409,7 kN/m
3.Jednostkowy obl. opór podłożą pod fundamentem; wzór Terzaghiego
qf=376,8kPa
4.Obliczeniowe obciążenie jednostkowe podłożą pod fundamentem:
qr=303,5 kPa =
