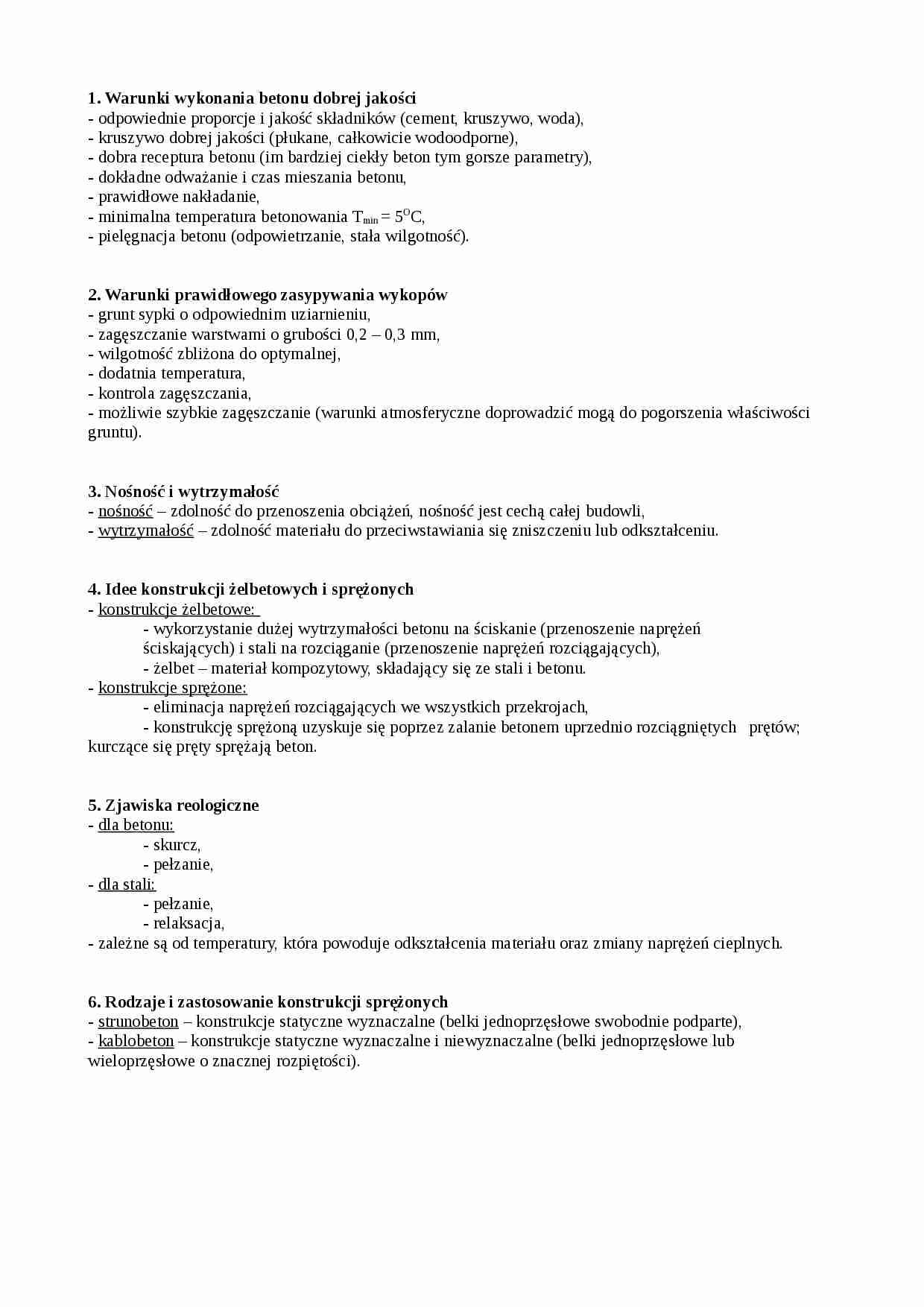

1. Warunki wykonania betonu dobrej jakości
- odpowiednie proporcje i jakość składników (cement, kruszywo, woda),
- kruszywo dobrej jakości (płukane, całkowicie wodoodporne),
- dobra receptura betonu (im bardziej ciekły beton tym gorsze parametry),
- dokładne odważanie i czas mieszania betonu,
- prawidłowe nakładanie,
- minimalna temperatura betonowania Tmin = 5OC,
- pielęgnacja betonu (odpowietrzanie, stała wilgotność).
2. Warunki prawidłowego zasypywania wykopów
- grunt sypki o odpowiednim uziarnieniu,
- zagęszczanie warstwami o grubości 0,2 - 0,3 mm,
- wilgotność zbliżona do optymalnej,
- dodatnia temperatura,
- kontrola zagęszczania,
- możliwie szybkie zagęszczanie (warunki atmosferyczne doprowadzić mogą do pogorszenia właściwości gruntu).
3. Nośność i wytrzymałość
- nośność - zdolność do przenoszenia obciążeń, nośność jest cechą całej budowli,
- wytrzymałość - zdolność materiału do przeciwstawiania się zniszczeniu lub odkształceniu.
4. Idee konstrukcji żelbetowych i sprężonych
- konstrukcje żelbetowe: - wykorzystanie dużej wytrzymałości betonu na ściskanie (przenoszenie naprężeń ściskających) i stali na rozciąganie (przenoszenie naprężeń rozciągających),
- żelbet - materiał kompozytowy, składający się ze stali i betonu.
- konstrukcje sprężone:
- eliminacja naprężeń rozciągających we wszystkich przekrojach,
- konstrukcję sprężoną uzyskuje się poprzez zalanie betonem uprzednio rozciągniętych prętów; kurczące się pręty sprężają beton.
5. Zjawiska reologiczne
- dla betonu: - skurcz, - pełzanie, - dla stali:
- pełzanie, - relaksacja,
- zależne są od temperatury, która powoduje odkształcenia materiału oraz zmiany naprężeń cieplnych.
6. Rodzaje i zastosowanie konstrukcji sprężonych
- strunobeton - konstrukcje statyczne wyznaczalne (belki jednoprzęsłowe swobodnie podparte),
- kablobeton - konstrukcje statyczne wyznaczalne i niewyznaczalne (belki jednoprzęsłowe lub wieloprzęsłowe o znacznej rozpiętości).
7. Dla belki o podanym schemacie narysuj przebieg zbrojenia na przekroju podłużnym
8. Ciężar właściwy i objętościowy
- ciężar właściwy:
(…)
….
*38. Stateczność skarpy
- grunty sypkie: maksymalny kąt nachylenia zbocza nie może przekraczać kąta tarcia wewnętrznego,
- grunty spoiste:
- powierzchnie poślizgu są krzywoliniowe,
- ustalenie sił zsuwających bryłę i sił przeciwdziałających
- określenie współczynnika bezpieczeństwa F,
- Fmin > Fdop,
- dla Fmin = 1 skarpa jest w stanie równowagi granicznej.
*39. Stan błonowy
- jedynymi siłami…
… z porów;
zależy od: uziarnienia gruntu, porowatości, składu mneralnego szkieletu gruntowego, temperatury wody.
18. Wytrzymałość gruntu na ścinanie, spójność gruntu, wyznaczanie kąta tarcia wewnętrznego
Wytrzymałość gruntu na ścinanie:
- opór jaki stawia grunt naprężeniom stycznym w danym punkcie ośrodka,
- jest sumą oporu właściwego tarcia wewnętrznego i oporu spójności właściwej.
Spójność gruntu:
- wewnątrzstrukturalne ciśnienie wynikające z sił wzajemnego przyciągania się cząstek gruntowych zrównoważonego przez reakcję sił odpychających,
- jednostka: kN / m3.
Kąt tarcia wewnętrznego:
τ - naprężenie styczne, τ = F / S,
δ - naprężenie normalne, δ = P / F,
τ = tgα * δ + c
19. Kurzawka i sufozja
Kurzawka:
- polega na unoszeniu się ziaren gruntów drobnoziarnistych w nawodnionej warstwie gruntu pod wpływem ciśnienia…
… wody gruntowej (woda płynie z dołu do góry).
20. Wilgotność optymalna
- wilgotność przy której gęstość objętościowa szkieletu gruntowego przyjmuje wartość maksymalną,
- określa się ją:
- wykreślnie,
- metodą Proctora,
- metodą zmodyfikowaną (AASHO).
21. Dopuszczalne nachylenie skarpy z gruntu sypkiego
- F = tgβ / tgΦ (F - współczynnik pewności, β - kąt nachylenia skarpy, Φ - kąt tarcia wewnętrznego…
… (pomijanie sił bezwładności),
- występowanie przemieszczeń jednocześnie wzdłuż całej powierzchni poślizgu.
23. Ścianki szczelne
- używane materiały:
- bale drewniane,
- bale żelbetowe,
- bale metalowe,
- technologia:
- grobość bali zależna od głębokości wykopu,
- dolny koniec ścięty ukośnie,
- bale łączone na wpust prostokątny, trapezowy lub trójkątny,
- wykonywanie wpustów podłużnych w balach niemarkowych…
…,
- kruszywo do 20 mm,
- zawartość frakcji <0,25 mm, około 4-6%,
- punkt piaskowy pp = 35-37%,
- cement o niskim cieple hydratacji (cement hutniczy), - domieszki plastyfikujące do 5%,
- dodatki uszczelniające do 5%.
11. Bentonit
- kopalina ilasta o budowie drobnokrystalicznej i warstwowej,
- cechą charakterystyczną jest hydrofilność (zdolność do łatwego przyłączania cząsteczek wody),
- zastosowanie…
