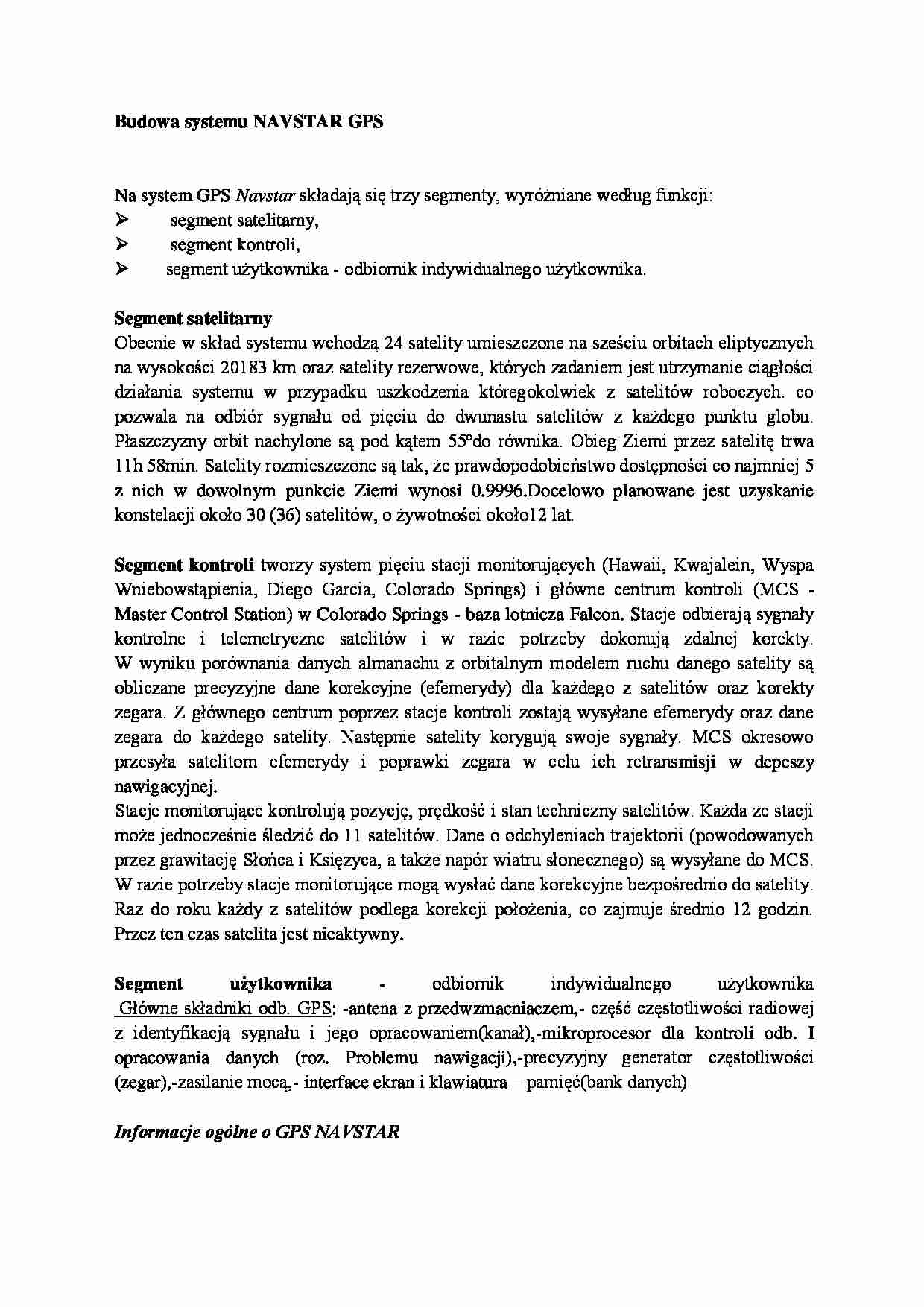

Budowa systemu NAVSTAR GPS
Na system GPS Navstar składają się trzy segmenty, wyróżniane według funkcji:
segment satelitarny,
segment kontroli,
segment użytkownika - odbiornik indywidualnego użytkownika.
Segment satelitarny
Obecnie w skład systemu wchodzą 24 satelity umieszczone na sześciu orbitach eliptycznych
na wysokości 20183 km oraz satelity rezerwowe, których zadaniem jest utrzymanie ciągłości
działania systemu w przypadku uszkodzenia któregokolwiek z satelitów roboczych. co
pozwala na odbiór sygnału od pięciu do dwunastu satelitów z każdego punktu globu.
Płaszczyzny orbit nachylone są pod kątem 55ºdo równika. Obieg Ziemi przez satelitę trwa
11h 58min. Satelity rozmieszczone są tak, że prawdopodobieństwo dostępności co najmniej 5
z nich w dowolnym punkcie Ziemi wynosi 0.9996.Docelowo planowane jest uzyskanie
konstelacji około 30 (36) satelitów, o żywotności około12 lat.
Segment kontroli tworzy system pięciu stacji monitorujących (Hawaii, Kwajalein, Wyspa
Wniebowstąpienia, Diego Garcia, Colorado Springs) i główne centrum kontroli (MCS Master Control Station) w Colorado Springs - baza lotnicza Falcon. Stacje odbierają sygnały
kontrolne i telemetryczne satelitów i w razie potrzeby dokonują zdalnej korekty.
W wyniku porównania danych almanachu z orbitalnym modelem ruchu danego satelity są
obliczane precyzyjne dane korekcyjne (efemerydy) dla każdego z satelitów oraz korekty
zegara. Z głównego centrum poprzez stacje kontroli zostają wysyłane efemerydy oraz dane
zegara do każdego satelity. Następnie satelity korygują swoje sygnały. MCS okresowo
przesyła satelitom efemerydy i poprawki zegara w celu ich retransmisji w depeszy
nawigacyjnej.
Stacje monitorujące kontrolują pozycję, prędkość i stan techniczny satelitów. Każda ze stacji
może jednocześnie śledzić do 11 satelitów. Dane o odchyleniach trajektorii (powodowanych
przez grawitację Słońca i Księzyca, a także napór wiatru słonecznego) są wysyłane do MCS.
W razie potrzeby stacje monitorujące mogą wysłać dane korekcyjne bezpośrednio do satelity.
Raz do roku każdy z satelitów podlega korekcji położenia, co zajmuje średnio 12 godzin.
Przez ten czas satelita jest nieaktywny.
Segment
użytkownika
odbiornik
indywidualnego
użytkownika
Główne składniki odb. GPS: -antena z przedwzmacniaczem,- część częstotliwości radiowej
z identyfikacją sygnału i jego opracowaniem(kanał),-mikroprocesor dla kontroli odb. I
opracowania danych (roz. Problemu nawigacji),-precyzyjny generator częstotliwości
(zegar),-zasilanie mocą,- interface ekran i klawiatura – pamięć(bank danych)
Informacje ogólne o GPS NAVSTAR
GPS NAVSTAR jest skrótem od angielskiej nazwy Global Positioning System –
oznaczającej globalny system pozycyjno – lokalizacyjny, który oficjalnie został oddany do
użytku dnia 17.07.1995 roku.
Ten nowoczesny i niezawodny satelitarny system nawigacyjny służy do szybkiego i bardzo
dokładnego wyznaczania współrzędnych geograficznych określających pozycję anteny,
naszego przenośnego lub stacjonarnego odbiornika, w
... zobacz całą notatkę
