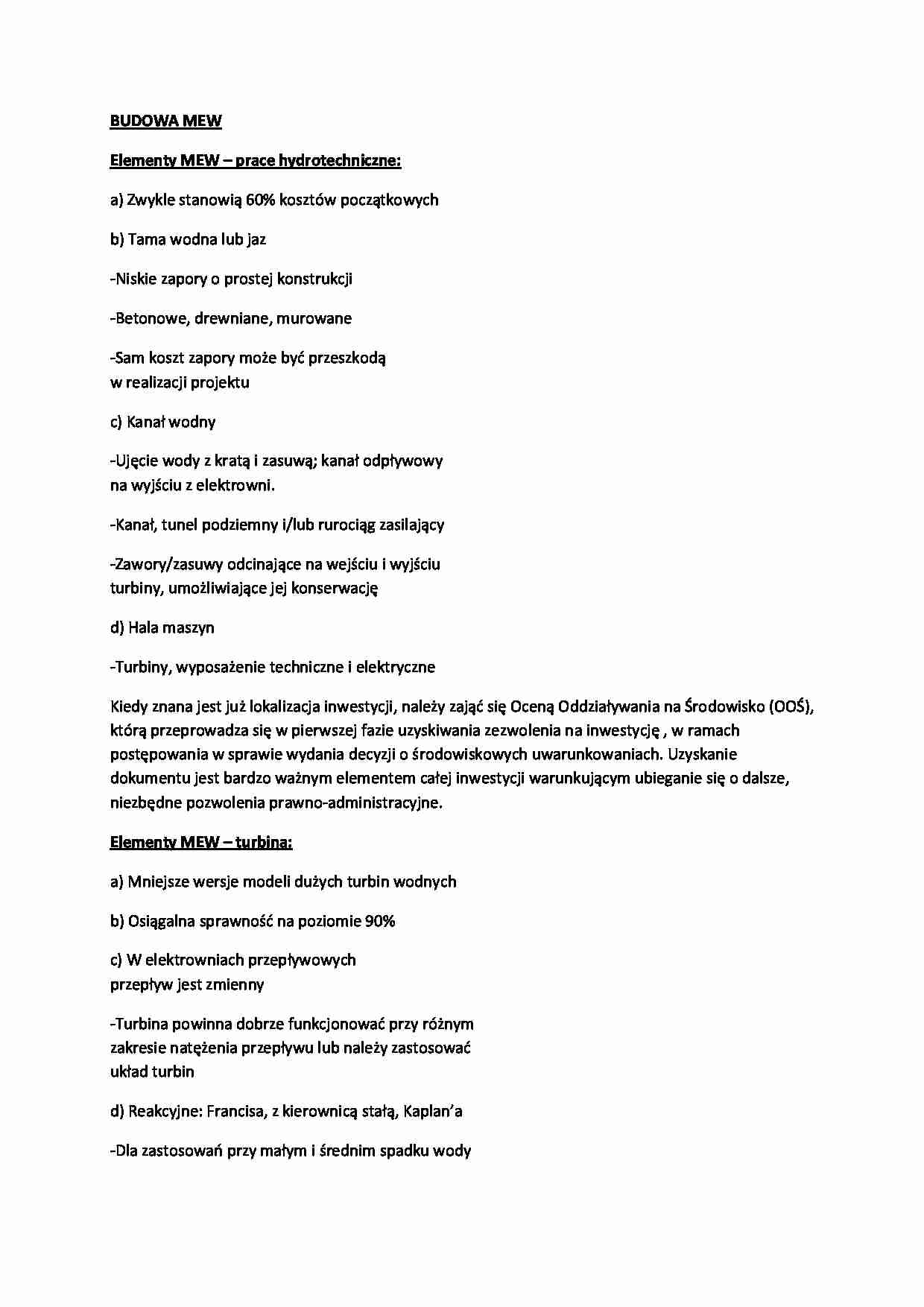

BUDOWA MEW
Elementy MEW - prace hydrotechniczne:
a) Zwykle stanowią 60% kosztów początkowych b) Tama wodna lub jaz
-Niskie zapory o prostej konstrukcji
-Betonowe, drewniane, murowane
-Sam koszt zapory może być przeszkodą w realizacji projektu
c) Kanał wodny
-Ujęcie wody z kratą i zasuwą; kanał odpływowy na wyjściu z elektrowni.
-Kanał, tunel podziemny i/lub rurociąg zasilający
-Zawory/zasuwy odcinające na wejściu i wyjściu turbiny, umożliwiające jej konserwację
d) Hala maszyn
-Turbiny, wyposażenie techniczne i elektryczne
Kiedy znana jest już lokalizacja inwestycji, należy zająć się Oceną Oddziaływania na Środowisko (OOŚ), którą przeprowadza się w pierwszej fazie uzyskiwania zezwolenia na inwestycję , w ramach postępowania w sprawie wydania decyzji o środowiskowych uwarunkowaniach. Uzyskanie dokumentu jest bardzo ważnym elementem całej inwestycji warunkującym ubieganie się o dalsze, niezbędne pozwolenia prawno-administracyjne.
Elementy MEW - turbina:
a) Mniejsze wersje modeli dużych turbin wodnych
b) Osiągalna sprawność na poziomie 90% c) W elektrowniach przepływowych przepływ jest zmienny
-Turbina powinna dobrze funkcjonować przy różnym zakresie natężenia przepływu lub należy zastosować układ turbin
d) Reakcyjne: Francisa, z kierownicą stałą, Kaplan'a
-Dla zastosowań przy małym i średnim spadku wody
-Turbiny zanurzone wykorzystują ciśnienie wody i energię kinetyczną
e) Akcyjne: Peltona, Turgo, krzyżowa
-Dla dużych spadków
-Wykorzystują energię kinetyczną strumienia wody o dużej prędkości.
Elementy urządzenia elektryczne i inne:
a)Generator
-Asynchroniczny
*Musi być połączony z innymi generatorami
*Używany do zasilania dużych sieci
-Synchroniczny
*Może pracować niezależnie od innych generatorów
*Stosowany w systemach samodzielnych i w sieci wydzielonej
*Pozostałe wyposażenie
-Przekładnia łącząca turbinę z generatorem
-Zawory, elektronika, urządzenia zabezpieczające
-Transformator
Przyłączenie do sieci elektroenergetycznej Przyłączenie nowego obiektu do sieci energetycznej wiąże się z poniesieniem znaczących wydatków ekonomicznych. Ich wysokość zależy od wielu czynników, przede wszystkim od stanu technicznego sieci i aparatury energetycznej (trzeba pamiętać, że niestety w wielu wypadkach linie energetyczne są przestarzałe). Ponadto inwestor w niektórych przypadkach zobowiązany jest do wykonania ekspertyzy wpływu przyłączenia instalacji na krajowy system elektroenergetyczny.
(…)
… określenie opłaty przyłączeniowej następuje w momencie otrzymania tzw. warunków przyłączenia do sieci. Inwestor powinien wystąpić o ich uzyskanie do lokalnego zakładu energetycznego. Warto pamiętać, iż na etapie składania wniosku o określenie warunków przyłączenia inwestor powinien posiadać dokument określający tytuł prawny do korzystania z obiektu lub kiedy obiekt nie został jeszcze wybudowany, prawomocne pozwolenie na budowę bądź zgłoszenie budowy obiektu przyłączanego. W praktyce możliwe jest jednak uzyskanie warunków przyłączenia do sieci bez przedłożenia niniejszego dokumentu, ale już do zawarcia umowy przyłączeniowej, dokument ten jest niezbędny.
…
