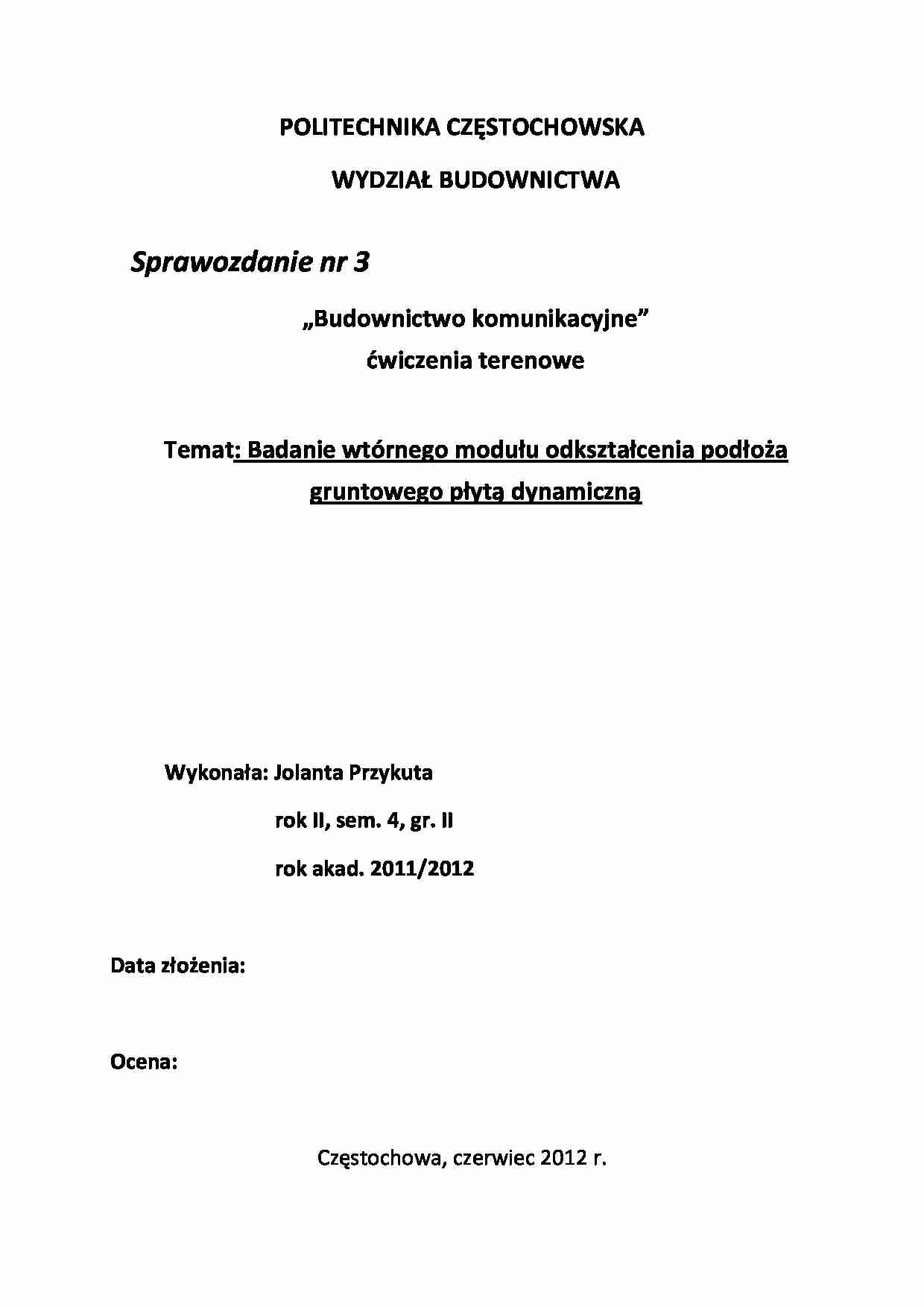

Badanie wtórnego modułu odkształcenia podłoża gruntowego płytą dynamiczną - strona 1 Badanie wtórnego modułu odkształcenia podłoża gruntowego płytą dynamiczną - strona 2 Badanie wtórnego modułu odkształcenia podłoża gruntowego płytą dynamiczną - strona 3

Fragment notatki:




...Zasada działania płyty ZFG polega na wywołaniu udarowego obciążenia gruntu poprzez opuszczenie ruchomego obciążnika wzdłuż prowadnicy.
Przyspieszenie płyty mierzone jest przez wbudowany w nią czujnik przemieszczeń. Sygnał pomiarowy zostaje zapamiętany w pamięci elektronicznego rejestratora. Następnie wartość amplitudy osiadania zostaje wyświetlona na ekranie rejestratora w formie cyfrowej. Prowadnicę z ciężarkiem należy umieścić centralnie na kuli centrującej płyty. Przed opuszczeniem ciężarka należy podnieść go na wyznaczoną wysokość i zablokować mechanizmem spustowym, znajdującym się w górnej części prowadnicy....


...Badanie to obejmowało pomiaru modułu odkształcenia podłoża przy użyciu płyty dynamicznej. W przypadku każdego z obranych wcześniej trzech punktów badanie przebiegało w sposób identyczny. Miejsca pomiarowe zostały przysypane piaskiem by zapobiec występowaniu wolnych przestrzeni pod płytą dynamiczną. Przy użyciu kabla została podłączona płyta do urządzenia pomiarowego. Następnie zostałaz podstawy spocznikowej zdjęte urządzenie obciążeniowe i założone na płytę. W celu kalibracji sprzętu, dla jednego miejsca pomiarowego dokonuje się trzech uderzeń wstępnych. Po dokonaniu tych pomiarów można przejść do wykonania pomiarów badawczych, pamiętając jednak że przed ich dokonaniem należy włączyć urządzenie rejestrujące wyniki Odczytując komendy dawane przez urządzenie elektroniczne należy dokonać trzy pomiary. Po zakończeniu badania urządzenie wydrukuje osiągnięte wyniki. Ostatnim etapem jest zablokowanie urządzenia przy użyciu hamulca i odłożenie na podstawę spoczynkową. Postępując tak dokonujemy pomiarów dla wszystkich trzech obranych stanowisk...


(…)

…, takich, jakie panują na budowie. Posiada szklaną pokrywę oraz zafoliowane zewnętrzne przyciski, dzięki czemu elektroniczny wyświetlacz oraz wbudowana drukarka nie są narażone na wilgoć oraz piasek. Jednocześnie możliwa jest rejestracja wszystkich wyników testów wraz z krzywymi osiadania i aktualną datą i godziną na karcie elektronicznej. Zastosowanie kart elektronicznych jako pamięci ma wiele zalet. Do najważniejszych należy to, że każdy użytkownik płyty może zbierać własne wyniki na swojej karcie, a karta ta może stanowić swojego rodzaju archiwum wyników z danej budowy. Odczyt wyników badań możliwy jest za pomocą czytnika kart, który można podłączyć do komputera stacjonarnego lub laptopa. Mając taką możliwość, można szybko przesłać wyniki pomiarów za pomocą Internetu lub telefonu komórkowego na przykład…
…:
- czas pomiaru ok. 3 minuty na punkt pomiarowy
- wynik znany natychmiastowo
- możliwość bezpośredniej i sprawnej kontroli prac budowlanych
Niskie koszty
- jednoosobowa obsługa
- nie potrzeba wykorzystywać dodatkowego sprzętu
- nie ma konieczności wstrzymywania innych robót na czas pomiaru
Mobilność - pomiar możliwy:
- na nasypach
- w kanałach
- w odwiertach
- w wykopach
- oraz innych miejscach trudno…
… płytą statyczną VSS, nie wymaga zastosowania uciążliwego w montażu i transporcie statywu oraz wykorzystania samochodu ciężarowego jako przeciwwagi. Z tego powodu płytę można stosować w trudno dostępnych miejscach, takich jak odwierty, rowy, nasypy. Przyrząd ten pozwala na szybkie ustalenie dynamicznego modułu odkształcenia Evd [MN/m2] wierzchniej warstwy nośnej. Dzięki temu pomiary mogą być wykonywane…
