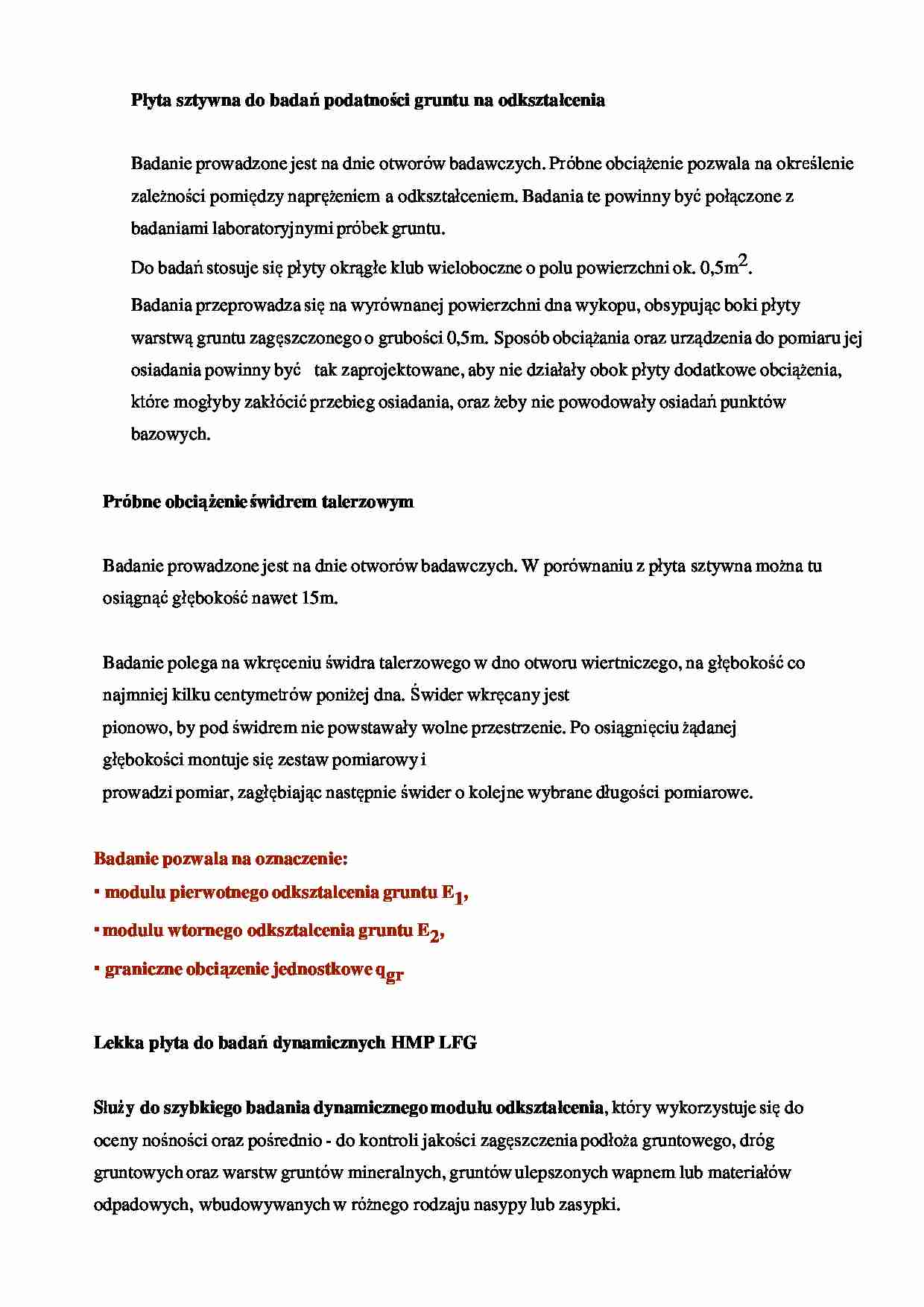

Płyta sztywna do badań podatności gruntu na odkształcenia - strona 1 Płyta sztywna do badań podatności gruntu na odkształcenia - strona 2 Płyta sztywna do badań podatności gruntu na odkształcenia - strona 3

Fragment notatki:

Płyta sztywna do badań podatności gruntu na odkształcenia
Badanie prowadzone jest na dnie otworów badawczych. Próbne obciążenie pozwala na określenie
zależności pomiędzy naprężeniem a odkształceniem. Badania te powinny być połączone z
badaniami laboratoryjnymi próbek gruntu.
Do badań stosuje się płyty okrągłe klub wieloboczne o polu powierzchni ok. 0,5m2.
Badania przeprowadza się na wyrównanej powierzchni dna wykopu, obsypując boki płyty
warstwą gruntu zagęszczonego o grubości 0,5m. Sposób obciążania oraz urządzenia do pomiaru jej
osiadania powinny być tak zaprojektowane, aby nie działały obok płyty dodatkowe obciążenia,
które mogłyby zakłócić przebieg osiadania, oraz żeby nie powodowały osiadań punktów
bazowych.
Próbne obciążenie świdrem talerzowym
Badanie prowadzone jest na dnie otworów badawczych. W porównaniu z płyta sztywna można tu
osiągnąć głębokość nawet 15m.
Badanie polega na wkręceniu świdra talerzowego w dno otworu wiertniczego, na głębokość co
najmniej kilku centymetrów poniżej dna. Świder wkręcany jest
pionowo, by pod świdrem nie powstawały wolne przestrzenie. Po osiągnięciu żądanej
głębokości montuje się zestaw pomiarowy i
prowadzi pomiar, zagłębiając następnie świder o kolejne wybrane długości pomiarowe.
Badanie pozwala na oznaczenie:
• modulu pierwotnego odksztalcenia gruntu E1,
• modulu wtornego odksztalcenia gruntu E2,
• graniczne obciązenie jednostkowe qgr
Lekka płyta do badań dynamicznych HMP LFG
Służy do szybkiego badania dynamicznego modułu odkształcenia, który wykorzystuje się do
oceny nośności oraz pośrednio - do kontroli jakości zagęszczenia podłoża gruntowego, dróg
gruntowych oraz warstw gruntów mineralnych, gruntów ulepszonych wapnem lub materiałów
odpadowych, wbudowywanych w różnego rodzaju nasypy lub zasypki.
Badania lekką płytą dynamiczną można wykonywać:
• w zakresie pomiarowym 15 63 mm (a także grunty z dodatkiem (do
30%) kruszyw łamanych) oraz grunty drobnoziarniste niespoiste,
• gdy grubość badanej jednorodnej warstwy gruntu wynosi 0,3÷0,5 m.
Pomiar:
Wykonuje się niewielkie zagłębienie (ok. 5 cm) o średnicy nieznacznie większej niż średnica płyty
obciążeniowej. Z dna zagłębienia usuwa się większe kamienie oraz wypoziomowuje
powierzchnię. Ewentualne ubytki w powierzchni można uzupełnić piaskiem średnioziarnistym. W
tak przygotowanym miejscu umieszcza się płytę obciążeniową. Następnie na płycie umieszcza się
prowadnicę wraz z bijakiem oraz podłącza się urządzenie pomiarowe. Po uruchomieniu
urządzenia, grunt należy wstępnie zagęścić poprzez trzykrotne uderzenie bijakiem. Dopiero w tym
momencie można przeprowadzić właściwe badanie. Na podstawie trzech kolejnych uderzeń
program oblicza średnie osiadanie płyty w milimetrach oraz średni dynamiczny moduł
odkształcenia. Otrzymane wartości, w zależności od konfiguracji płyty dynamicznej, mogą zostać
wydrukowane lub przeniesione do komputera. ... zobacz całą notatkę
