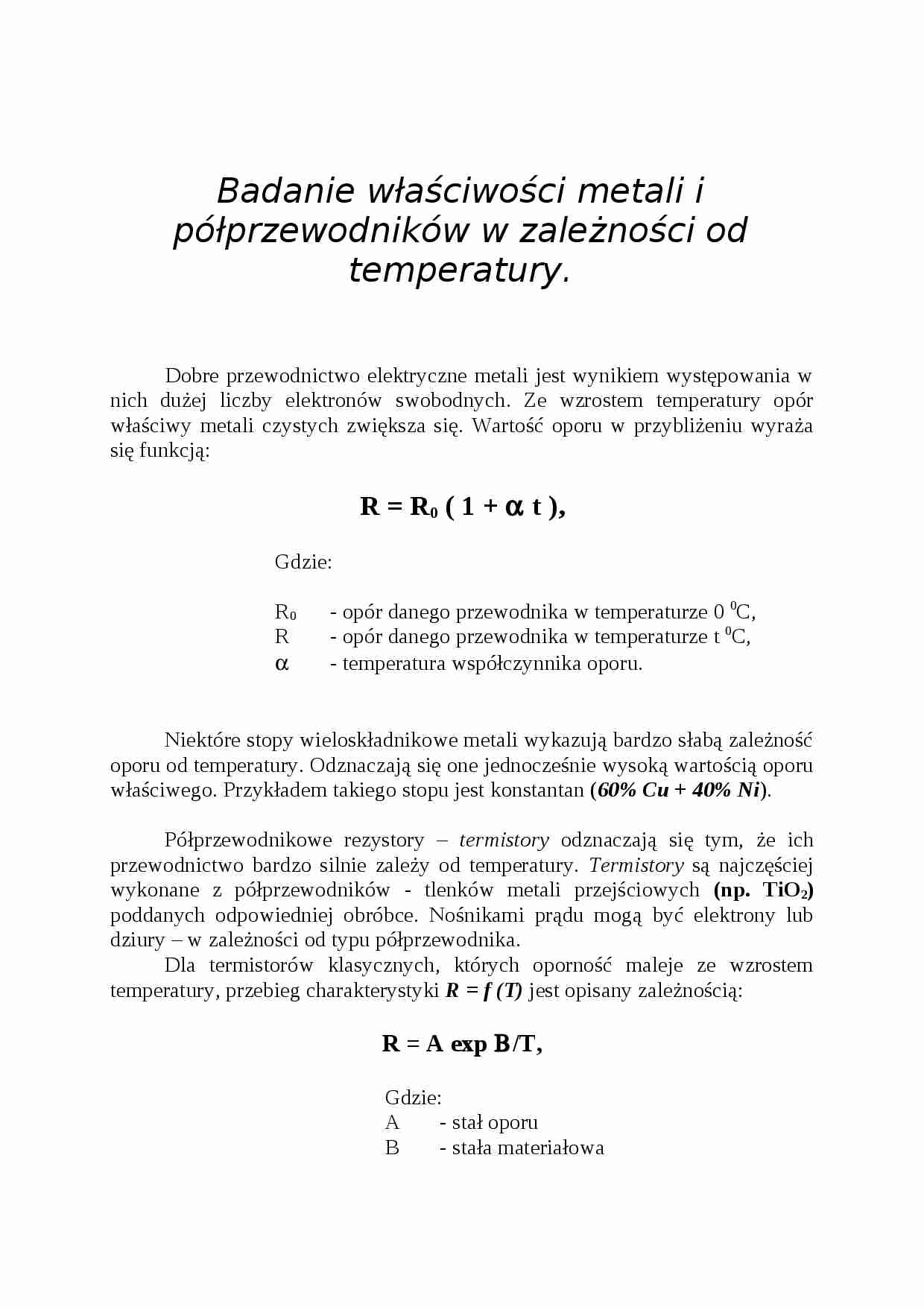

Badanie właściwości metali i półprzewodników w zależności od temperatury. Dobre przewodnictwo elektryczne metali jest wynikiem występowania w nich dużej liczby elektronów swobodnych. Ze wzrostem temperatury opór właściwy metali czystych zwiększa się. Wartość oporu w przybliżeniu wyraża się funkcją:
R = R 0 ( 1 + t ), Gdzie:
R 0 - opór danego przewodnika w temperaturze 0 0 C,
R - opór danego przewodnika w temperaturze t 0 C,
- temperatura współczynnika oporu.
Niektóre stopy wieloskładnikowe metali wykazują bardzo słabą zależność oporu od temperatury. Odznaczają się one jednocześnie wysoką wartością oporu właściwego. Przykładem takiego stopu jest konstantan ( 60% Cu + 40% Ni ).
Półprzewodnikowe rezystory - termistory odznaczają się tym, że ich przewodnictwo bardzo silnie zależy od temperatury. Termistory są najczęściej wykonane z półprzewodników - tlenków metali przejściowych (np. TiO 2 ) poddanych odpowiedniej obróbce. Nośnikami prądu mogą być elektrony lub dziury - w zależności od typu półprzewodnika. Dla termistorów klasycznych, których oporność maleje ze wzrostem temperatury, przebieg charakterystyki R = f (T) jest opisany zależnością:
R = A exp /T, Gdzie:
A - stał oporu
B - stała materiałowa
Charakterystyki temperaturowe oporu metali i półprzewodników: Dobry przewodnik metaliczny,
Materiał oporowy,
Termistor
Pomiaru dokonujemy za pomocą mostka Wheatstone'a: Jest to schemat zestawu pomiarowego do wyznaczania zależności oporu elektrycznego w zależności od temperatury. Dobry przewodnik metaliczny, Materiał oporowy, Półprzewodnik, M - Grzałka elektryczna Tabela pomiarów : Lp. T[K] R cu [W] R tem [W] X [K] X' [1/K] 1 311 0.99 0.86 1 1.000 2 315 1.00 0.84 5 0.200 3 319 1.05 0.68 9
