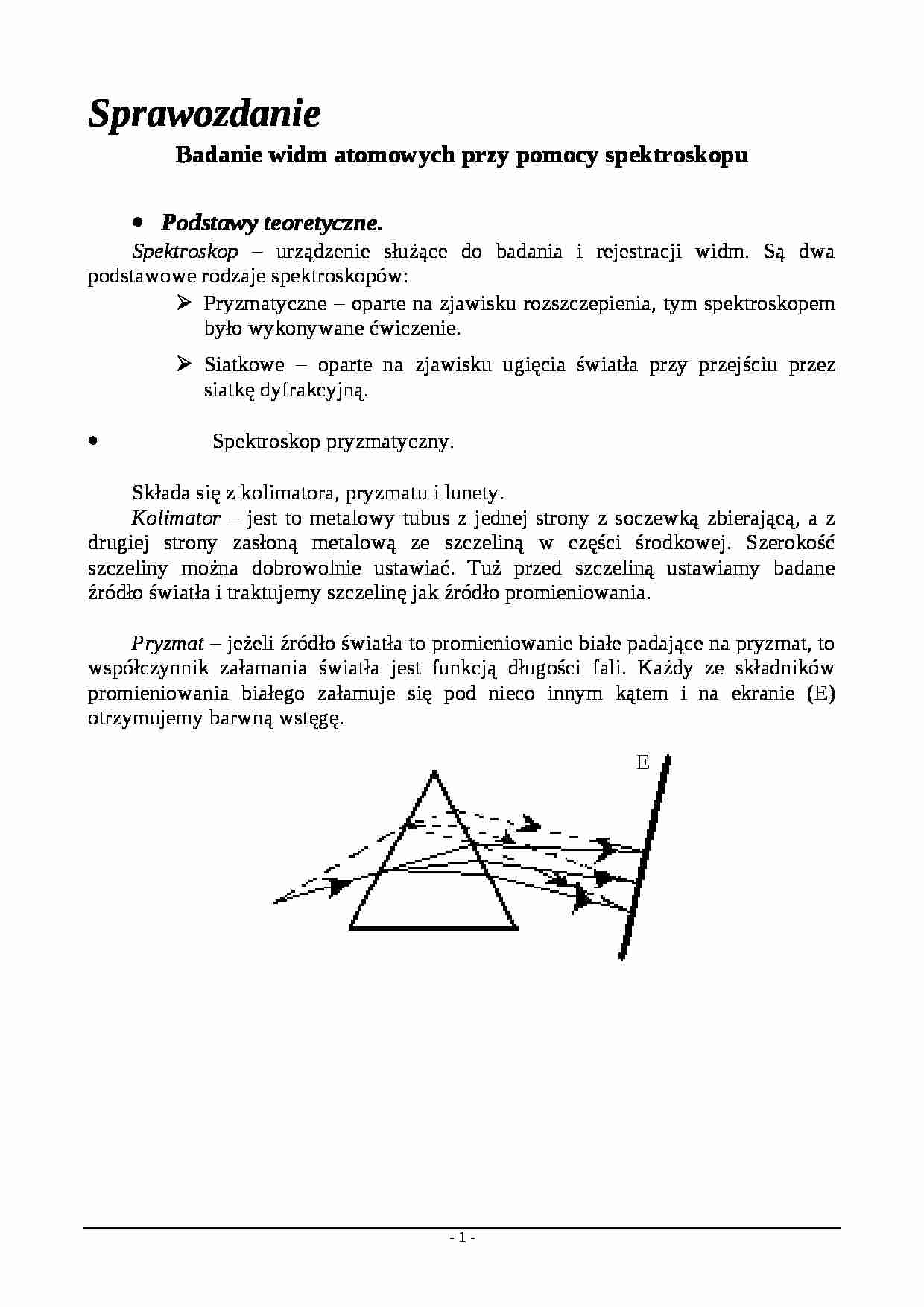

Sprawozdanie Badanie widm atomowych przy pomocy spektroskopu Podstawy teoretyczne. Spektroskop - urządzenie służące do badania i rejestracji widm. Są dwa podstawowe rodzaje spektroskopów:
Pryzmatyczne - oparte na zjawisku rozszczepienia, tym spektroskopem było wykonywane ćwiczenie.
Siatkowe - oparte na zjawisku ugięcia światła przy przejściu przez siatkę dyfrakcyjną.
Spektroskop pryzmatyczny.
Składa się z kolimatora, pryzmatu i lunety.
Kolimator - jest to metalowy tubus z jednej strony z soczewką zbierającą, a z drugiej strony zasłoną metalową ze szczeliną w części środkowej. Szerokość szczeliny można dobrowolnie ustawiać. Tuż przed szczeliną ustawiamy badane źródło światła i traktujemy szczelinę jak źródło promieniowania.
Pryzmat - jeżeli źródło światła to promieniowanie białe padające na pryzmat, to współczynnik załamania światła jest funkcją długości fali. Każdy ze składników promieniowania białego załamuje się pod nieco innym kątem i na ekranie (E) otrzymujemy barwną wstęgę.
Luneta - najpowszechniejsze w użyciu jest luneta Galileusza. Składa się ona z soczewki skupiającej (obiektyw) o stosunkowo dużej ogniskowej f 1 , na którą pada światło z odległego przedmiotu pod kątem φ, oraz z soczewki rozpraszającej (okular) o ogniskowej f 2 ustawionej z odległości od obiektywu tak, że ogniskowe F 1 i F 2 obu soczewek prawie się pokrywają.
Tabele pomiarowe:
He
kolor prążka
czerwony
czerwony
żółty
seledynowy
zielony
niebieski
fioletowy
długość fali
706
668
584
501
492
471
447
położenie
0,3
1,5
4,6
10,2
11,1
13,2
16,3
H
Hg
kolor prążka żółty
zielony
zielony
niebieski
niebieski
fioletowy
położenie
4,8
5,2
5,4
10,5
17,6
25
długość fali
584
501
492
471
470
447
długość fali tabl.
579,1
546,1
-
-
404,7
407,8
Neon kolor
czerwony
pomarańcz
żółty
zielony
zielony
niebieski
fioletowy
położenie
1,9
3
... zobacz całą notatkę
