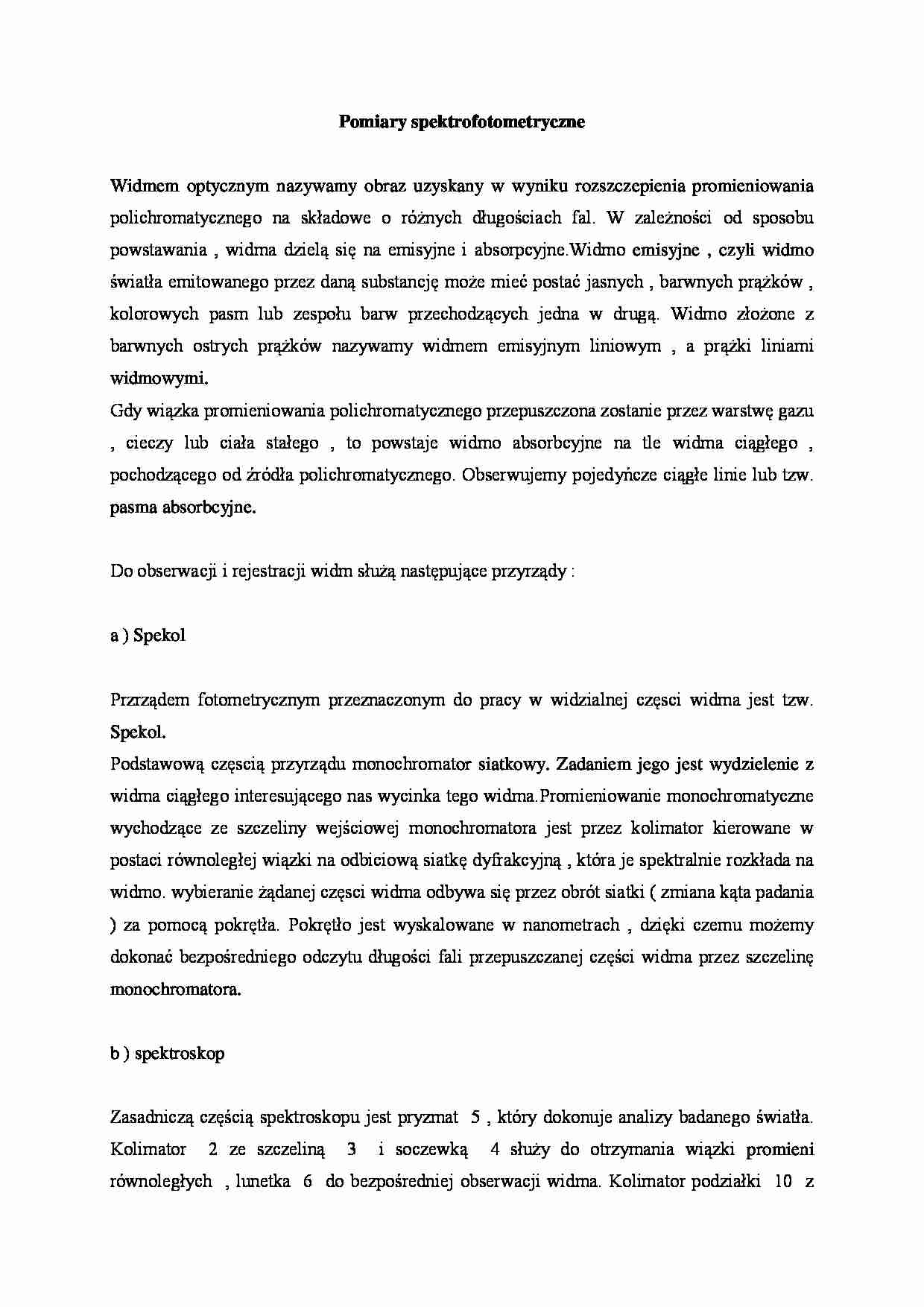

Pomiary spektrofotometryczne
Widmem optycznym nazywamy obraz uzyskany w wyniku rozszczepienia promieniowania polichromatycznego na składowe o różnych długościach fal. W zależności od sposobu powstawania , widma dzielą się na emisyjne i absorpcyjne.Widmo emisyjne , czyli widmo światła emitowanego przez daną substancję może mieć postać jasnych , barwnych prążków , kolorowych pasm lub zespołu barw przechodzących jedna w drugą. Widmo złożone z barwnych ostrych prążków nazywamy widmem emisyjnym liniowym , a prążki liniami widmowymi. Gdy wiązka promieniowania polichromatycznego przepuszczona zostanie przez warstwę gazu , cieczy lub ciała stałego , to powstaje widmo absorbcyjne na tle widma ciągłego , pochodzącego od źródła polichromatycznego. Obserwujemy pojedyńcze ciągłe linie lub tzw. pasma absorbcyjne.
Do obserwacji i rejestracji widm służą następujące przyrządy :
a ) Spekol
Przrządem fotometrycznym przeznaczonym do pracy w widzialnej częsci widma jest tzw. Spekol.
Podstawową częscią przyrządu monochromator siatkowy. Zadaniem jego jest wydzielenie z widma ciągłego interesującego nas wycinka tego widma.Promieniowanie monochromatyczne wychodzące ze szczeliny wejściowej monochromatora jest przez kolimator kierowane w postaci równoległej wiązki na odbiciową siatkę dyfrakcyjną , która je spektralnie rozkłada na widmo. wybieranie żądanej częsci widma odbywa się przez obrót siatki ( zmiana kąta padania ) za pomocą pokrętła. Pokrętło jest wyskalowane w nanometrach , dzięki czemu możemy dokonać bezpośredniego odczytu długości fali przepuszczanej części widma przez szczelinę monochromatora.
b ) spektroskop
Zasadniczą częścią spektroskopu jest pryzmat 5 , który dokonuje analizy badanego światła. Kolimator 2 ze szczeliną 3 i soczewką 4 służy do otrzymania wiązki promieni równoległych , lunetka 6 do bezpośredniej obserwacji widma. Kolimator podziałki 10 z moświetloną skalą 12 służy do wprowadzenia świetlnej podziałki , służącej do odczytu długości fali. Badane światło umieszcza się przed szczeliną kolimatora. Stamtąd w postaci równoległej wiązki trafia do pryzmatu , następnie po rozszczepieniu widma w pryzmacie kieruje się do lunetki. Do lunetki jest skierowany również po odbiciu od powierzchni pryzmatu obraz świetlny skali tworzony w kolimatorze podziałki. Spektroskop umożliwia obserwację widma w zakresie od dalekiej podczerwieni do ultrafioletu.
RYSUNEK SCHEMATYCZNY SPEKTROSKOPU
1- źródło światła , 2- kolimator , 3- szczelina kolimatora , 4- obiektyw kolimatora , 5- pryzmat , 6- lunetka , 7- obiektyw lunetki , 8- krzyż celowniczy , 9- okular lunetki , 10- kolimator podziałki ,11- obiektyw kolimatora podziałki , 12- podziałka , 13- podświetlenie podziałki.
