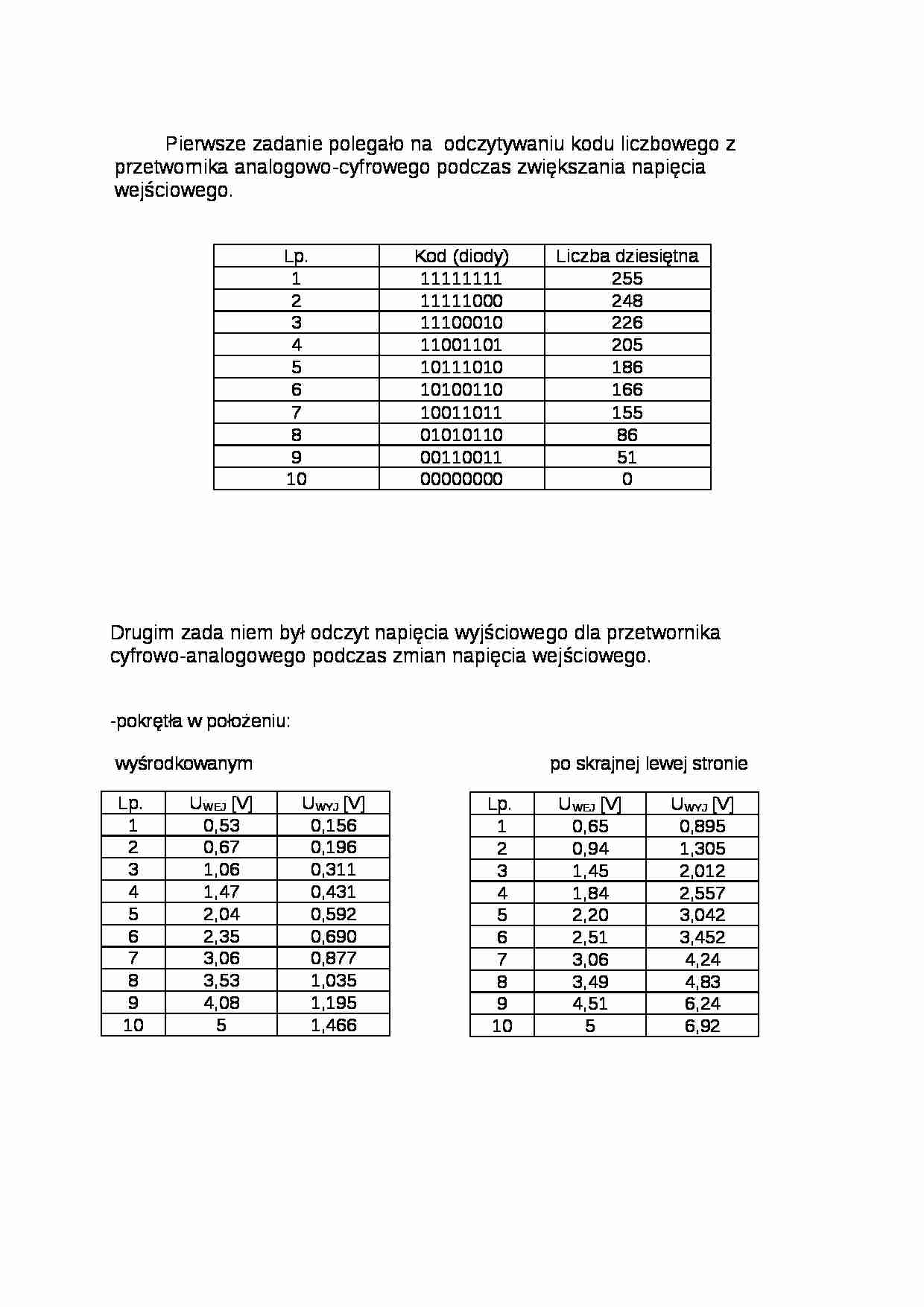

Pierwsze zadanie polegało na odczytywaniu kodu liczbowego z przetwornika analogowo-cyfrowego podczas zwiększania napięcia wejściowego. Lp.
Kod (diody)
Liczba dziesiętna
1
11111111
255
2
11111000
248
3
11100010
226
4
11001101
205
5
10111010
186
6
10100110
166
7
10011011
155
8
01010110
86
9
00110011
51
10
00000000
0
Drugim zada niem był odczyt napięcia wyjściowego dla przetwornika cyfrowo-analogowego podczas zmian napięcia wejściowego.
-pokrętła w położeniu:
wyśrodkowanym po skrajnej lewej stronie
Lp. U WEJ [V]
U WYJ [V]
1
0,53
0,156
2
0,67
0,196
3
1,06
0,311
4
1,47
0,431
5
2,04
0,592
6
2,35
0,690
7
3,06
0,877
8
3,53
1,035
9
4,08
1,195
10
5
1,466
Lp. U WEJ [V]
U WYJ [V]
1
0,65
0,895
2
0,94
1,305
3
1,45
2,012
4
1,84
2,557
5
2,20
3,042
6
2,51
3,452
7
3,06
4,24
8
3,49
4,83
9
4,51
6,24
10
5
6,92
Wnioski: Badając przetwornik analogowo-cyfrowy, wykonaliśmy 10 pomiarów zwiększając napięcie wejściowe. Wynikami pomiarów otrzymywaliśmy w kodzie binarnym. Zaobserwowaliśmy, że wraz ze wzrostem napięcia, liczba bitów się zmniejsza, aż otrzymujemy wartość zerową.
W kolejnej części badaliśmy przetwornik cyfrowo analogowy. W tym celu wykonaliśmy pomiary dla dwóch różnych położeń pokręteł. Z wykonanych pomiarów i z wykreślonych na ich podstawie charakterystyk widzimy, że napięcie wyjściowe wzrasta wraz z napięciem wejściowym. W przybliżeniu jest to zależność liniowa. Gdy pokrętło było w położeniu centralnym wartości napięć wyjściowych były mniejsze niż wartości napięć wejściowych. Przy skrajnym lewym położeniu pokrętła zauważyliśmy, że wartości napięć wyjściowych przekraczają wartości napięć wejściowych, a więc są większe niż przy centralnym położeniu pokrętła.
