Fragment notatki:

Miros_aw Urba_ski. Notatka składa się z 5 stron.
ID-A0-22 - GRUPA 4 21.03.2012 SPRAWOZDANIE WZMACNIACZE OPERACYJNE 1.WSTĘP Celem ćwiczenia laboratoryjnego jest :
- pomiar napięcia zerowego
- wzmocnienie przy otwatrtej petli sprzężenia zwrotnego
- wyznaczenie wzmocnienia układu wzmacniającego odwracającego
- wyznaczenie parametrów układu różniczkującego
- obserwacja przebiegów przekształconych
- pomiar za pomocą układu odwracającego
- pomiar za pomocą układu całkującego
- pomiar za pomocą układu prostownika

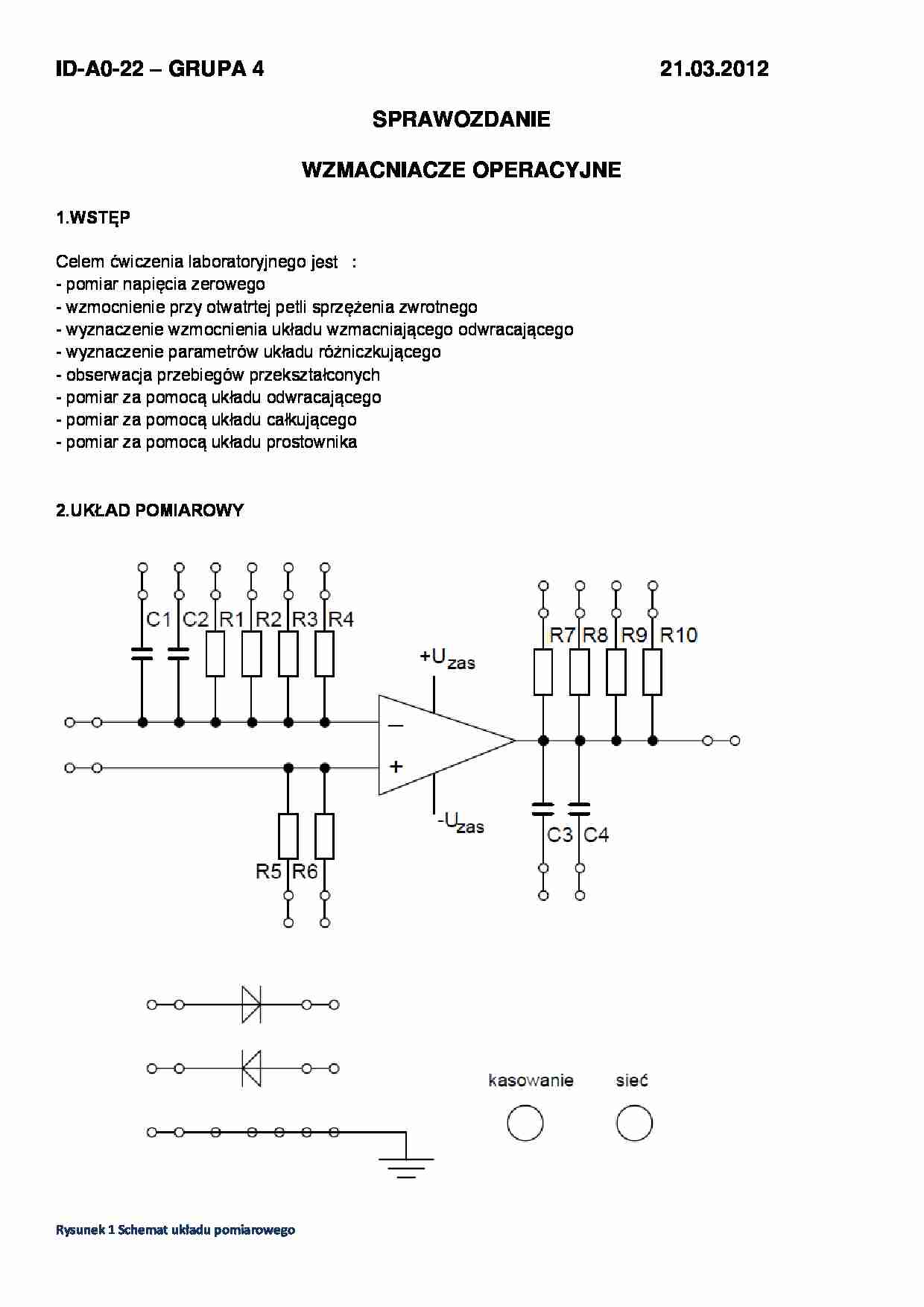

2.UKŁAD POMIAROWY Rysunek Schemat układu pomiarowego Układ przedstawiony na Rysunku 1 zbudowany jest z rezystorów,kondesatorów,wzmacniacza operacyjnego i woltomierza.Za pomocą schematu pomiarowego badamy wartość napięcia wyjściowego.Dane przedstawione na rysunku prezentują sie następująco : R1=9.1M Ω,R2=20kΩ,R3=1kΩ,R4=10kΩ,R5=1MΩ,R6=22.50kΩ,R7=2kΩ, R8=10kΩ,R9=100kΩ,R10=14kΩ,C1=4nF,C2=1nF,C3=10nF,C4=0.68 Μf.
3.WYKONANIE DOŚWIADCZENIA Ćwiczenie składa sie z 3 części
Najpierw obliczamy wartość procentowa w stosunku do pierwotnego napięcia o wartości 15V.Tabela poniżej przedstawia tą zależność,natomiast wykres prezentuje obraz przebiegu tego punktu doświadczenia. Kolejnym krokiem będzie obserwacja napięcia wyjściowego pod wpływem zmiennej częstotliwości. Tabela poniżej prezentuje „zachowanie” się napięcia wyjściowego ,które zmienia się dzięki częstotliwości. f wej 200 Hz 2kHz 10kHz 20kHz 100kHz f wyj 200 Hz 2kHz 10kHz 20kHz 100kHz U wej 1.97 V 1.97 V 1.97 V 1.97 V 1.938 V Uwyj 3.87 V 3.87 V 3.87 V 3.87 V 3.87 V Przy 25kHz nastąpiła zmiana wykresu widocznego na ekreanie oscyloskopu ,a le o tym w kolejnym punkcie Ostatnim etapem naszych rozważań było rozpatrzenie przebiegów wykresów widocznych na ekranie oscyloskopu zmieniającyh się pod pływem zmiany częstotliwości.
Początkową częstotliwością było 200 Hz, to była nasza częstotliwość pierwotna.
Aby, obserwować zjawisko zwiększyliśmy częstotliwość sygnału ,która w wyniku przekształciła wykres na ekranie oscyloskopu.Pierwszy obraz jaki otrzymaliśmy to :


(…)

… na ekranie oscyloskopu:
Jak widać na fotografii, obraz wykresu ze wzmacniacza jest kwadratowy natmoiast wykrest zasilacza przypomina trojkąty.
4.WNIOSKI
Doświadczenie potwierdziło ,że napięcie na wyjściu różni się od napięcia wejściowego około 2 razy Zmieniając częstotliwość wpływamy na napięcie u wyjścia
Manipulując częstotliwością zmieniamy kształt sygnału (obraz wykresu na ekranie oscyloskopu)
Przy 25kHz…
