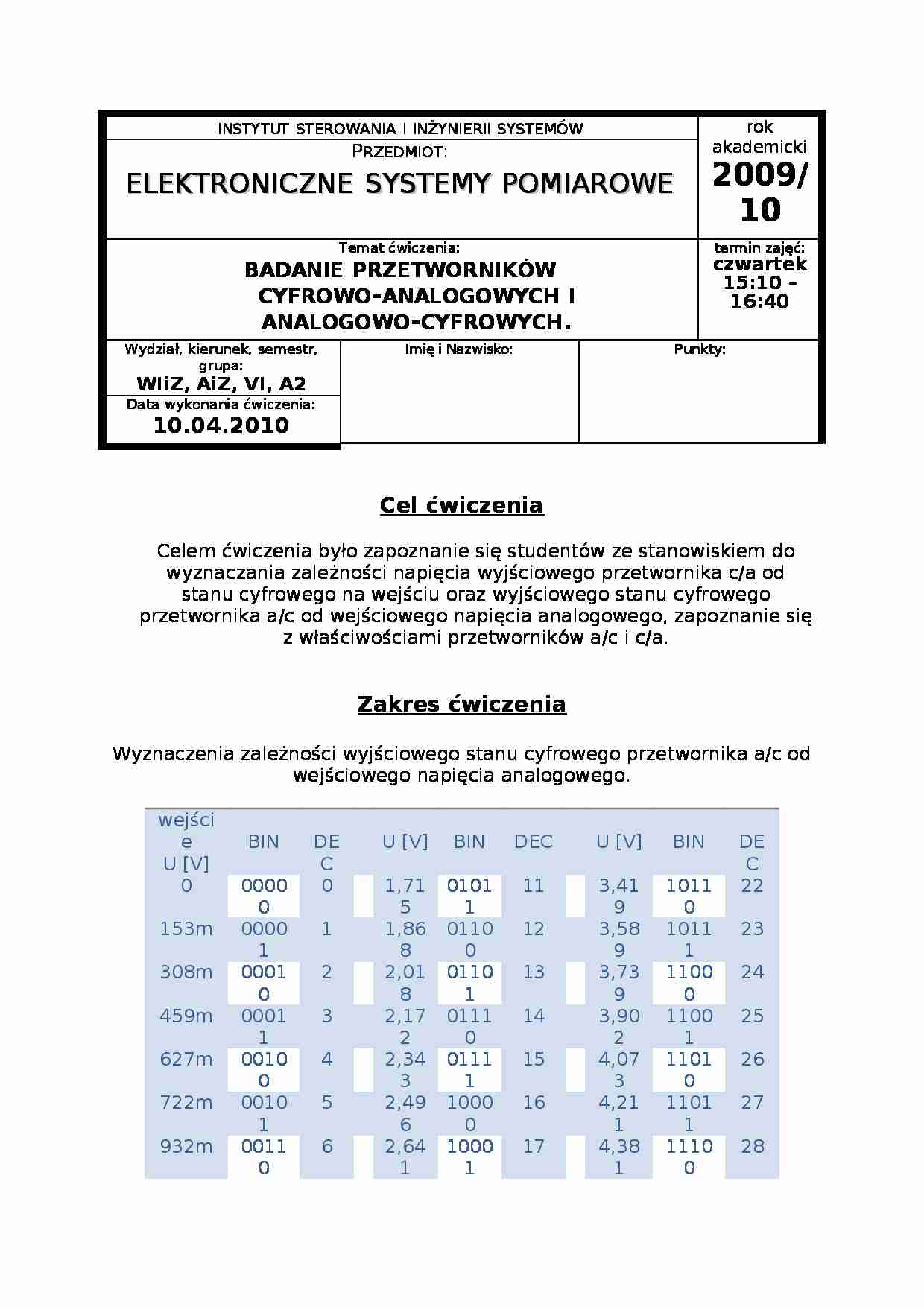

instytut sterowania i inżynierii systemów rok akademicki 2009/10 Przedmiot: elektroniczne systemy pomiarowe Temat ćwiczenia:
badanie przetworników cyfrowo-analogowych i analogowo-cyfrowych. termin zajęć:
czwartek 15:10 - 16 : 40 Wydział, kierunek, semestr, grupa:
WIiZ, AiZ, VI, A2 Imię i Nazwisko:
Punkty:
Data wykonania ćwiczenia:
10 .04.2010 Cel ćwiczenia Celem ćwiczenia było zapoznanie się studentów ze stanowiskiem do wyznaczania zależności napięcia wyjściowego przetwornika c/a od stanu cyfrowego na wejściu oraz wyjściowego stanu cyfrowego przetwornika a/c od wejściowego napięcia analogowego, zapoznanie się z właściwościami przetworników a/c i c/a.
Zakres ćwiczenia Wyznaczenia zależności wyjściowego stanu cyfrowego przetwornika a/c od wejściowego napięcia analogowego.
wejście U [V] BIN DEC U [V] BIN DEC U [V] BIN DEC 0 00000 0 1,715 01011 11 3,419 10110 22 153m 00001 1 1,868 01100 12 3,589 10111 23 308m 00010 2 2,018 01101 13 3,739 11000 24 459m 00011 3 2,172 01110 14 3,9 02 11001 25 627m 00100 4 2,343 01111 15 4,073 11010 26 722m 00101 5 2,496 10000 16 4,211 11011 27 932m 00110 6 2,641 10001 17 4,381 11100 28 1,090 00111 7 2,806 10010 18 4,521 11101 29 1,245

(…)


2,55
30
11110
4,09
9
01001
1,21
20
10100
2,70
31
11111
4,20
10
01010
1,35
21
10101
2,82
Aby dokonać regresji liniowej uzyskanej zależności, przy pomocy funkcji mean() programu MATLAB obliczyliśmy średnią ΔU = 0,1355 [V].
Zlinearyzowany wykres badanej zależności:
Interpretacja wyników.
Obydwie badane przez nas zależności wykazują proporcjonalność liniową.
Dla zależności napięcia wyjściowego
… się studentów ze stanowiskiem do wyznaczania zależności napięcia wyjściowego przetwornika c/a od stanu cyfrowego na wejściu oraz wyjściowego stanu cyfrowego przetwornika a/c od wejściowego napięcia analogowego, zapoznanie się z właściwościami przetworników a/c i c/a.
Zakres ćwiczenia
Wyznaczenia zależności wyjściowego stanu cyfrowego przetwornika a/c od wejściowego napięcia analogowego.
wejście
U [V]
BIN
DEC…

11110
30
1,395
01001
9
3,115
10100
20
4,835
11111
31
1,549
01010
10
3,286
10101
21
Wykres badanej zależności:
Rozdzielczość badanego przetwornika a/c:
Pełna skala pomiaru: 0 ÷ 5 [V]
Rozdzielczość przetwornika jest równa 5 bitów, czyli 25 = 32 poziomy kwantyzacji.
Rozdzielczość napięciowa wynosi: .
Wyznaczanie zależności napięcia wyjściowego przetwornika c/a od stanu cyfrowego na wejściu.
wejście
DEC…
... zobacz całą notatkę
