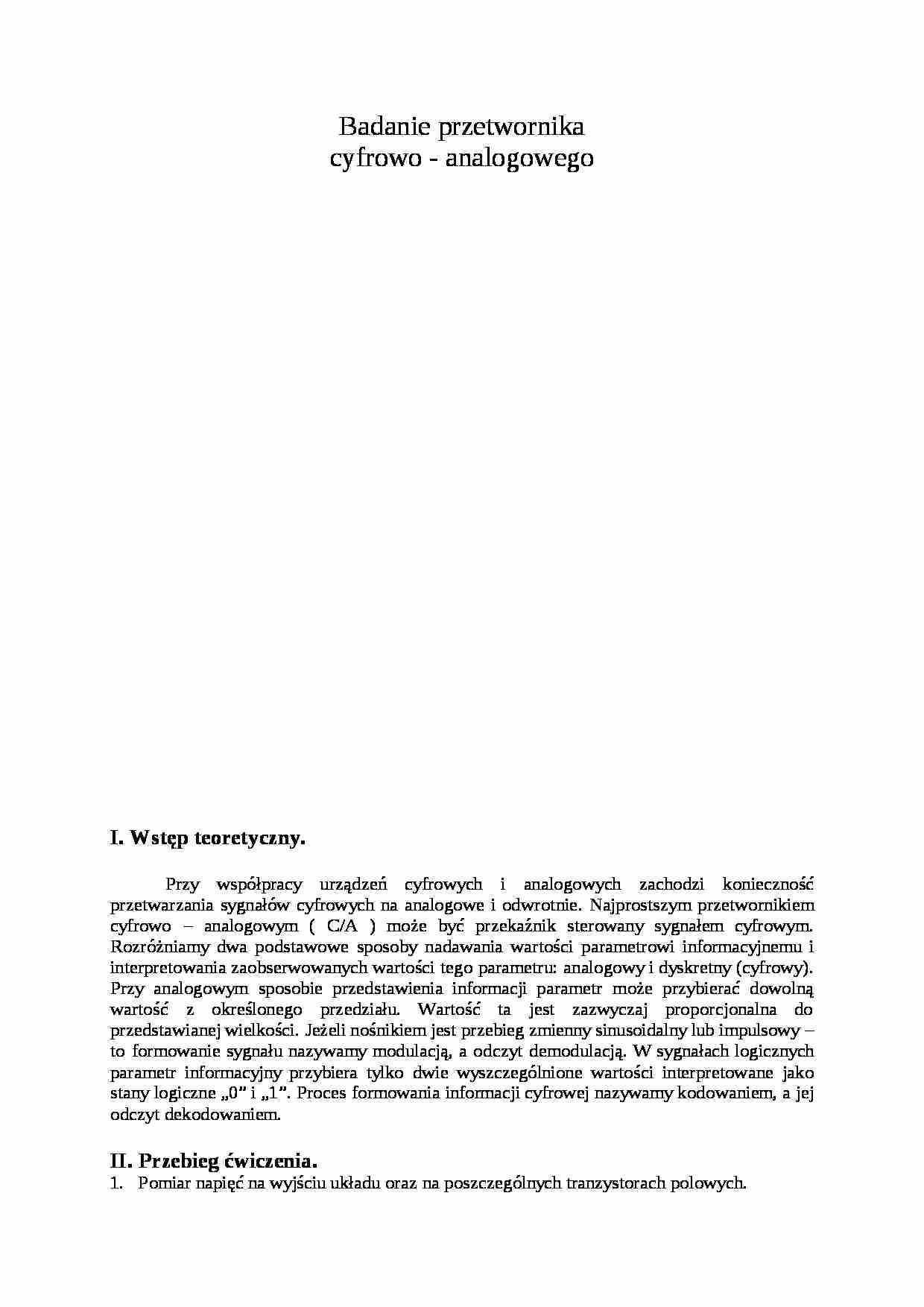

Badanie przetwornika cyfrowo-analogowego - strona 1 Badanie przetwornika cyfrowo-analogowego - strona 2 Badanie przetwornika cyfrowo-analogowego - strona 3

Fragment notatki:

Badanie przetwornika
cyfrowo - analogowego
I. Wstęp teoretyczny. Przy współpracy urządzeń cyfrowych i analogowych zachodzi konieczność przetwarzania sygnałów cyfrowych na analogowe i odwrotnie. Najprostszym przetwornikiem cyfrowo - analogowym ( C/A ) może być przekaźnik sterowany sygnałem cyfrowym. Rozróżniamy dwa podstawowe sposoby nadawania wartości parametrowi informacyjnemu i interpretowania zaobserwowanych wartości tego parametru: analogowy i dyskretny (cyfrowy). Przy analogowym sposobie przedstawienia informacji parametr może przybierać dowolną wartość z określonego przedziału. Wartość ta jest zazwyczaj proporcjonalna do przedstawianej wielkości. Jeżeli nośnikiem jest przebieg zmienny sinusoidalny lub impulsowy - to formowanie sygnału nazywamy modulacją, a odczyt demodulacją. W sygnałach logicznych parametr informacyjny przybiera tylko dwie wyszczególnione wartości interpretowane jako stany logiczne „0” i „1”. Proces formowania informacji cyfrowej nazywamy kodowaniem, a jej odczyt dekodowaniem.
II. Przebieg ćwiczenia. Pomiar napięć na wyjściu układu oraz na poszczególnych tranzystorach polowych.
Licznik:
2 0 2 1 2 2 2 3 U wy [V]
U T1 [V]
U T2 [V]
U T3 [V]
U T4 [V]
0 0 0 0
0
0
0
0
0
1 0 0 0
-0,45
3,56
0
0
0
0 1 0 0
-0,89
0
3,55
0
0
1 1 0 0
-1,31
3,56
3,55
0
0
0 0 1 0
-1,76
0
0
3,54
0
1 0 1 0
-2,18
3,56
0
3,54
0
0 1 1 0
-2,62
0
3,55
3,54
0
1 1 1 0
-3,03
3,56
3,55
3,54
0
0 0 0 1
-3,55
0
0
0
3,53
1 0 0 1
-3,95
3,55
0
0
3,53
0 1 0 1
-4,39
0
3,55
0
3,53
1 1 0 1
-4,79
3,55
3,55
0
3,53
0 0 1 1
-5,28
0
0
3,54
3,53


(…)


3,54
3,53
2. Wykresy czasowe napięć na poszczególnych tranzystorach przy podaniu sygnału z generatora.
III. Podsumowanie.
W badanym układzie wzmacniacz operacyjny pracuje jako sumator napięć podawanych poprzez odpowiednie rezystory na wejście odwracające fazę. Jedynka na wejściu odpowiadającym odpowiedniemu bitowi powoduje załączenie tranzystora polowego i podanie przez rezystor (R dla 20, R/2 dla 21…
… logicznych parametr informacyjny przybiera tylko dwie wyszczególnione wartości interpretowane jako stany logiczne „0” i „1”. Proces formowania informacji cyfrowej nazywamy kodowaniem, a jej odczyt dekodowaniem.
II. Przebieg ćwiczenia.
Pomiar napięć na wyjściu układu oraz na poszczególnych tranzystorach polowych.
Licznik:
20 21 22 23 Uwy [V]
UT1 [V]
UT2 [V]
UT3 [V]
UT4 [V]
0 0 0 0
0
0
0
0
0
1 0 0 0
-0,45…
... zobacz całą notatkę
