Andrzej Namer_a. Notatka składa się z 5 stron.
Sprawozdanie z laboratorium Elektroniczne Systemy Pomiarowe Rok akademicki:
2007/2008 Temat ćwiczenia:
Pomiary parametrów przetworników A/C i C/A Wydział:
Informatyki i zarządzania Kierunek:
Automatyka i zarządzanie Rok/semestr/grupa:
III VI A3 Skład osobowy grupy laboratoryjnej: Data wykonania ćwiczenia:
03.04.2008 Data oddania sprawozdania:
10.04.2008 Ocena :
1. Cel ćwiczenia:
Celem ćwiczenia jest zapoznanie się z metodyką pomiaru przetworników analogowo-cyfrowych i cyfrowo-analogowych oraz poznanie typowych błędów przetwarzania.
2. Przebieg ćwiczenia:
a). PRZETWORNIK C/A Licznik LED
Napięcie wyjściowe [V]
0000
0
0,034
0001
1
0,237
0010
2
0,513
0011
3
0,790
0100
4
1,066
0101
5
1,343
0110
6
1,576
0111
7
1,855
1000
8
2,191
1001
9
2,401
1010
10
2,741
1011
11
2,954
1100
12
3,300
1101
13
3,513
1110
14
3,811
1111
15
4,024
tab.1

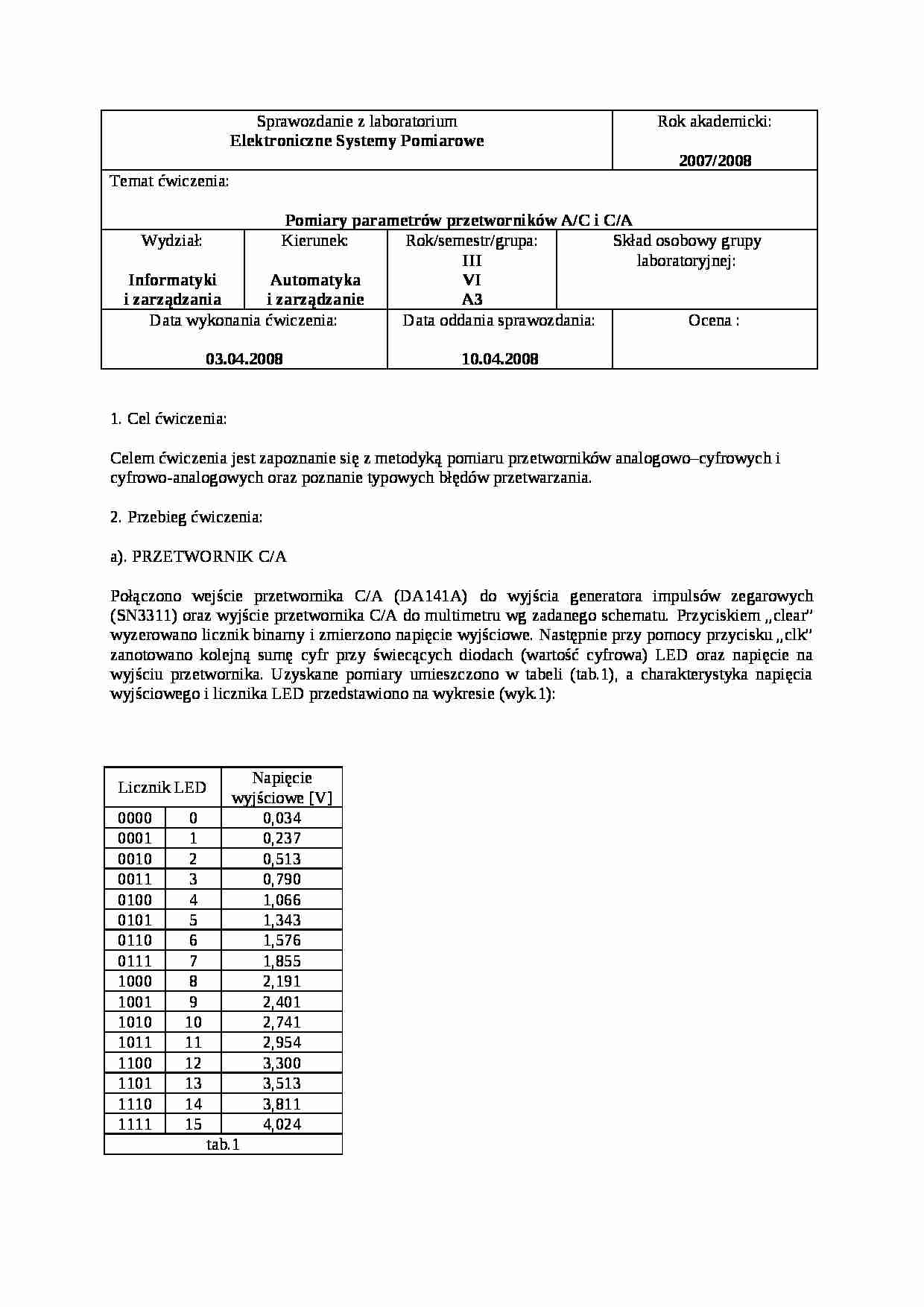

Połączono wejście przetwornika C/A (DA141A) do wyjścia generatora impulsów zegarowych (SN3311) oraz wyjście przetwornika C/A do multimetru wg zadanego schematu. Przyciskiem „clear” wyzerowano licznik binarny i zmierzono napięcie wyjściowe. Następnie przy pomocy przycisku „clk” zanotowano kolejną sumę cyfr przy świecących diodach (wartość cyfrowa) LED oraz napięcie na wyjściu przetwornika. Uzyskane pomiary umieszczono w tabeli (tab.1), a charakterystyka napięcia wyjściowego i licznika LED przedstawiono na wykresie (wyk.1):
wyk.1
W miejsce multimetru podłączono oscyloskop. Przełączamy tryb pracy generatora na „auto” Wyregulowano podstawę czasu oscyloskopu. Uzyskany przez nas przebieg z oscyloskopu przedstawiono poniżej:
Rozdzielczość względna: 1/2 n =1/16
Rozdzielczość bezwzględna; ΔU = U max /2 n = 4,024/16 = 0,2515
Błąd przesunięcia zera: Δ = - 0,034 [V]


(…)

…; ΔU = Umax/2n = 4,024/16 = 0,2515
Błąd przesunięcia zera: Δ = - 0,034 [V]
Błąd skalowania:
Δ = 4,024 + 0,034 - 4,096 = -0,038 [V]
b). PRZETWORNIK A/C
Podłączono gniazda wkładek DA141A oraz DA141B wg zadanego schematu. Wejście wkładki DA141B z wyjściem regulowanego źródła napięcia stałego (SA 1321). Do równoległego wyjścia wkładki SA 1321 dołączono multimetr. Pokrętłem „level” ustalono napięcie…
