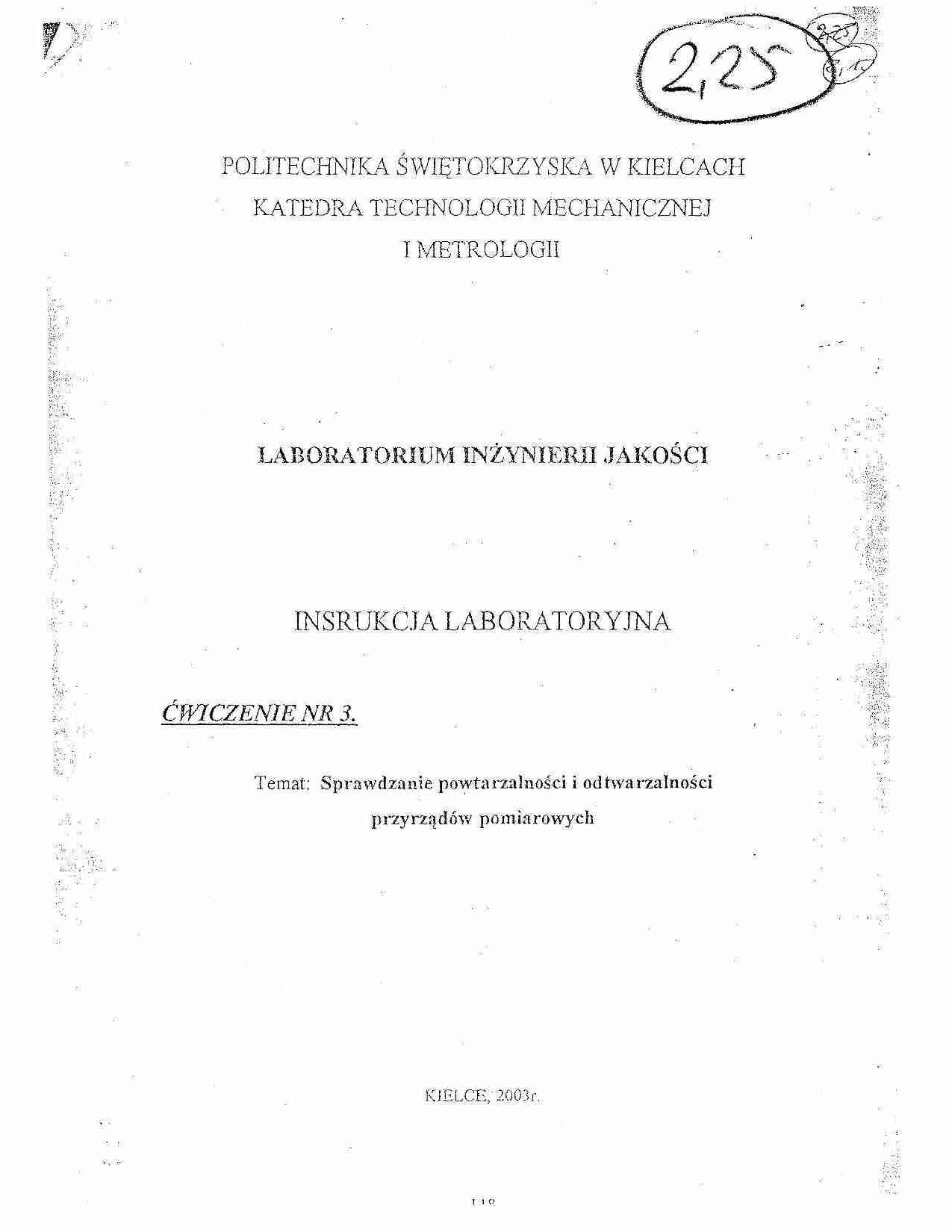

Tematem ćwiczenia jest badanie powtarzalności i odtwarzalności. Notatka składa się z trzech plików: polecenia z wyczerpującym wstępem teoretycznym (15 stron), obliczeń i wykresów sporządzonych w arkuszu kalkulacyjnym oraz właściwego sprawozdania (6 stron). Sprawozdanie zawiera: wyznaczanie współczynników R&R metodą rozstępów R oraz wyznaczanie współczynników R&R metodą średniej i rozstępu. Obie metody zawierają pełne obliczenia. Na końcu znajdują się karta średniej "skumulowana" oraz karta rozstępu "skumulowanego".

POLITECHNIKA ŚWIĘTOKRZYSKA
Wydział Zarządzania i Modelowania Komputerowego
LABORATORIUM
INŻYNIERII JAKOŚCI
Nr ćwiczenia:
3
Temat ćwiczenia: Badanie powtarzalności i odtwarzalności
Przygotowali:
Pasternak Damian
Poniewierka Błażej
Dulnik Artur
Goraj Adrian
Grupa:
501
Ocena:
Data:
Podpis:
Cel ćwiczenia
Celem ćwiczenia jest dokonanie pomiarów wybranej cechy: metodą rozstępów R: jednokrotny pomiar każdej z 10 części tego samego rodzaju przez dwóch różnych operatorów,
metodą średniej i rozstępu ( - R): dwukrotny pomiar każdej z 10 części tego samego rodzaju przez trzech operatorów. Wyznaczanie współczynników R&R metodą rozstępów R
Wyniki pomiarów
Tabela 1. Wyniki pomiarów i obliczone parametry statystyczne
Nr części
Operator A
Operator B
Rozstęp (A - B)
1
55,2
55,3
0,1
2
55,4
55,4
0
3
55,4
55,3
0,1
4
55,2
55,5
0,3
5
55,3
55,3
0
6
55,3
55,4
0,1
7
55,3
55,4
0,1
8
55,4
55,5
0,1
9
55,2
55,3
0,1
10
55,2
55,5
0,3
Suma rozstępów
1,2
Rozstęp średni 0,12
Obliczenie wartości współczynnika d1, przy czym:
d1 = gdzie:
d2 - odczytuje się jako zależne od liczby części mierzonych n i liczby operatorów r.
W naszym przypadku:
n = 10,
r = 2.
d2 = 1,16
d1 = = 4,44
Obliczenie wypadkowej powtarzalności i odtwarzalności dla danego systemu pomiarowego ze wzoru:
R&R = = 0,5328
Obliczenie względnej wartości R&R w procentach:
%
W naszym przypadku:
tolerancja = 0,5 [mm].
%
Wniosek dotyczący akceptacji systemu pomiarowego: system pomiarowy nie jest do zaakceptowania, ponieważ wartość współczynnika %R&R jest większa od 30% . Wynosi aż 106,56%
Wyznaczanie współczynników R&R metodą średniej i rozstępu
Wyniki pomiarów

Operator A
Operator B
Operator C
Część
1
2
R
1
2
R
1
2
R
1
55,4
55,4
0
55,4
55,3
0,1
55,4
55,4
0
2
55,3
55,3
0
55,3
55,3
0
55,3
55,4
... zobacz całą notatkę
