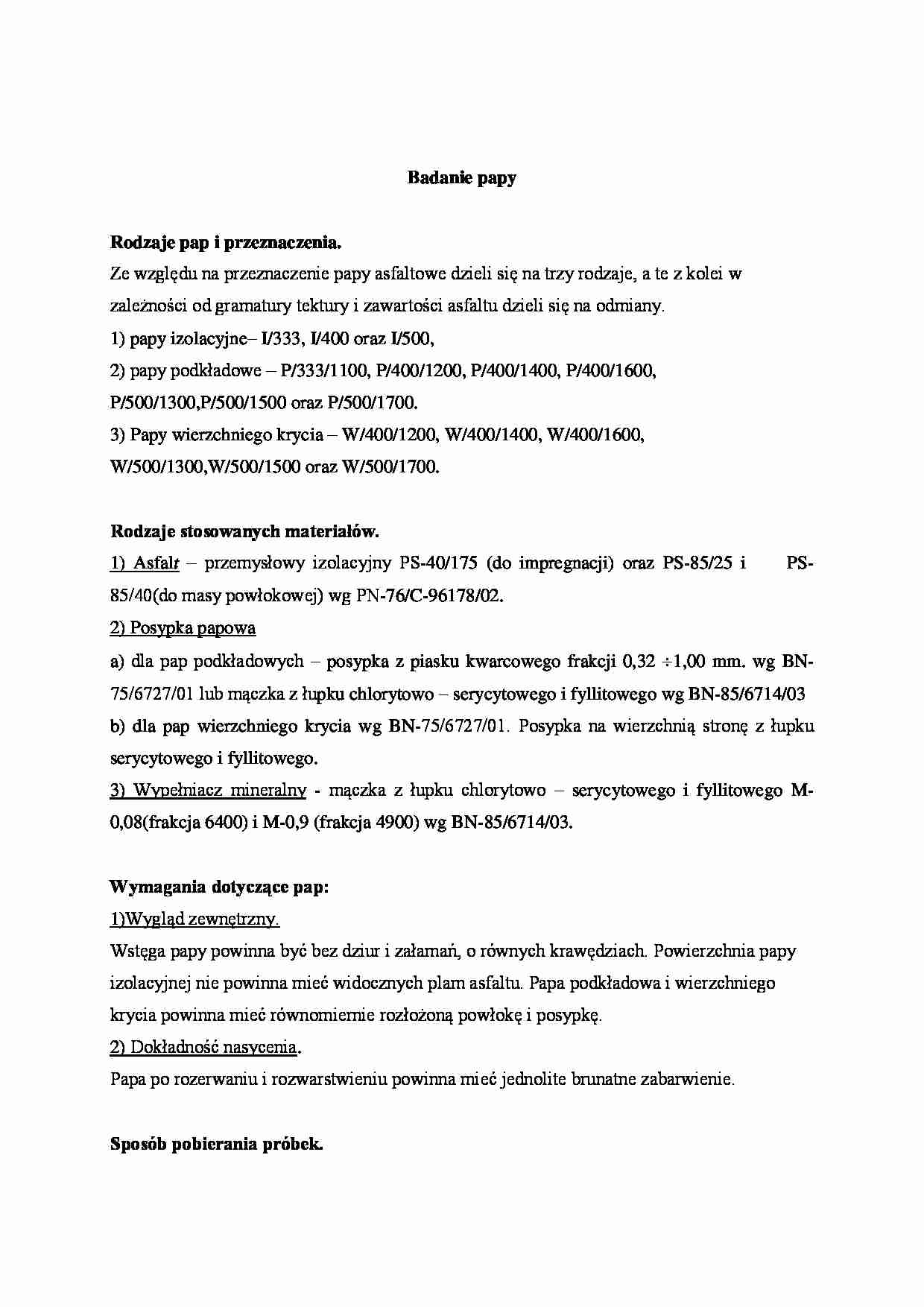

Badanie papy
Rodzaje pap i przeznaczenia.
Ze względu na przeznaczenie papy asfaltowe dzieli się na trzy rodzaje, a te z kolei w zależności od gramatury tektury i zawartości asfaltu dzieli się na odmiany. 1) papy izolacyjne - I/333, I/400 oraz I/500,
2) papy podkładowe - P/333/1100, P/400/1200, P/400/1400, P/400/1600, P/500/1300, P/500/1500 oraz P/500/1700.
3) Papy wierzchniego krycia - W/400/1200, W/400/1400, W/400/1600, W/500/1300, W/500/1500 oraz W/500/1700.
Rodzaje stosowanych materiałów.
1) Asfalt - przemysłowy izolacyjny PS-40/175 (do impregnacji) oraz PS-85/25 i PS-85/40 (do masy powłokowej) wg PN-76/C-96178/02.
2) Posypka papowa
a) dla pap podkładowych - posypka z piasku kwarcowego frakcji 0,32 1,00 mm. wg BN-75/6727/01 lub mączka z łupku chlorytowo - serycytowego i fyllitowego wg BN-85/6714/03
b) dla pap wierzchniego krycia wg BN-75/6727/01. Posypka na wierzchnią stronę z łupku serycytowego i fyllitowego.
3) Wypełniacz mineralny - mączka z łupku chlorytowo - serycytowego i fyllitowego M-0,08 (frakcja 6400) i M-0,9 (frakcja 4900) wg BN-85/6714/03.
Wymagania dotyczące pap:
1)Wygląd zewnętrzny.
Wstęga papy powinna być bez dziur i załamań, o równych krawędziach. Powierzchnia papy izolacyjnej nie powinna mieć widocznych plam asfaltu. Papa podkładowa i wierzchniego krycia powinna mieć równomiernie rozłożoną powłokę i posypkę.
2) Dokładność nasycenia.
Papa po rozerwaniu i rozwarstwieniu powinna mieć jednolite brunatne zabarwienie.
Sposób pobierania próbek.
Próbki pobieramy wg PN-83/N-03010. Do badań należy wyciąć z każdej rolki papy przeznaczonej do badań pas o szerokości wstęgi papy i długości około 150 cm. Z przygotowanego pasa należy wyciąć z jego środka próbki o wymiarach 20 x 5 cm z kierunku poprzecznego oraz podłużnego.
Rodzaje badań.
1) Badania niepełne:
sprawdzenie wyglądu zewnętrznego.
sprawdzenie dokładności nasycenia.
sprawdzenie wymiarów.
sprawdzenie masy składników przez ważenie.
sprawdzenie giętkości.
2) Badania pełne obejmują a) e) plus dodatkowo:
sprawdzenie masy składników metodą ekstrakcji.
sprawdzenie odporności na działanie podwyższonej temperatury.
sprawdzenie przesiąkliwości.
sprawdzenie siły zrywającej.
sprawdzenie wydłużenia przy zrywaniu.
Opis badań.
1)Sprawdzenie giętkości.
Sprawdzenie giętkości papy należy przeprowadzić na prętach o średnicy wg normy PN-90/B-04615. Przed badaniem po cztery próbki dla każdej temperatury wraz z prętami należy klimatyzować:
(…)
… są jako pokrycie dachowe. Mają mocne osnowy o dużej gramaturze. Ich warstwa wierzchnia pokryta jest posypką z łupka, bazaltu lub grysu ceramicznego. Ma ona zabezpieczyć papę przed szkodliwym działaniem promieni UV i nagrzewaniem; papy wentylacyjne - używa się ich jako dodatkową warstwę, gdy podłoże musi być wentylowane. Papy takie służą wyrównaniu ciśnienia pod warstwami papy i zapobiegają powstawaniu pęcherzy na pokryciu dachowym. Ich osnową jest welon szklany. Cechą charakterystyczną takich pap są wycięte w nich otwory średnicy 4 cm, które stanowią około 15% powierzchni. Czasami zamiast otworów papy wentylacyjne mają podłużne kanaliki odprowadzające wodę. Wierzchnią warstwę tych pap stanowi posypka, spód pokryty jest folią; papy paroszczelne - są to dachowe papy podkładowe, których spód powleczony jest folią…
… przeciwwilgociowych i przeciwwodnych oraz poziomych izolacji przeciwwilgociowych fundamentów. Izoluje się nimi stropy, podłogi na gruncie, tarasy i balkony. Stosowane są też jako warstwa wodoszczelna pod różne pokrycia dachowe oraz jako samodzielne pokrycie dachowe, zwłaszcza w przypadku dachów płaskich i stropodachów. Papami można pokrywać beton (zagruntowany wcześniej odpowiednim preparatem bitumicznym), poszycie…
…, stropów i tarasów; papy podkładowe - są cieńsze od pap izolacyjnych, a ich osnowy mają mniejszą gramaturę. Stosowane są jako niezbędne warstwy podkładowe pod papę wierzchniego krycia lub pod dachówki bitumiczne, rzadziej pod blachodachówki, dachówki ceramiczne i cementowe. Używa się ich również do wykonywania izolacji przeciwwilgociowych w fundamentach; papy wierzchniego krycia - stosowane…
