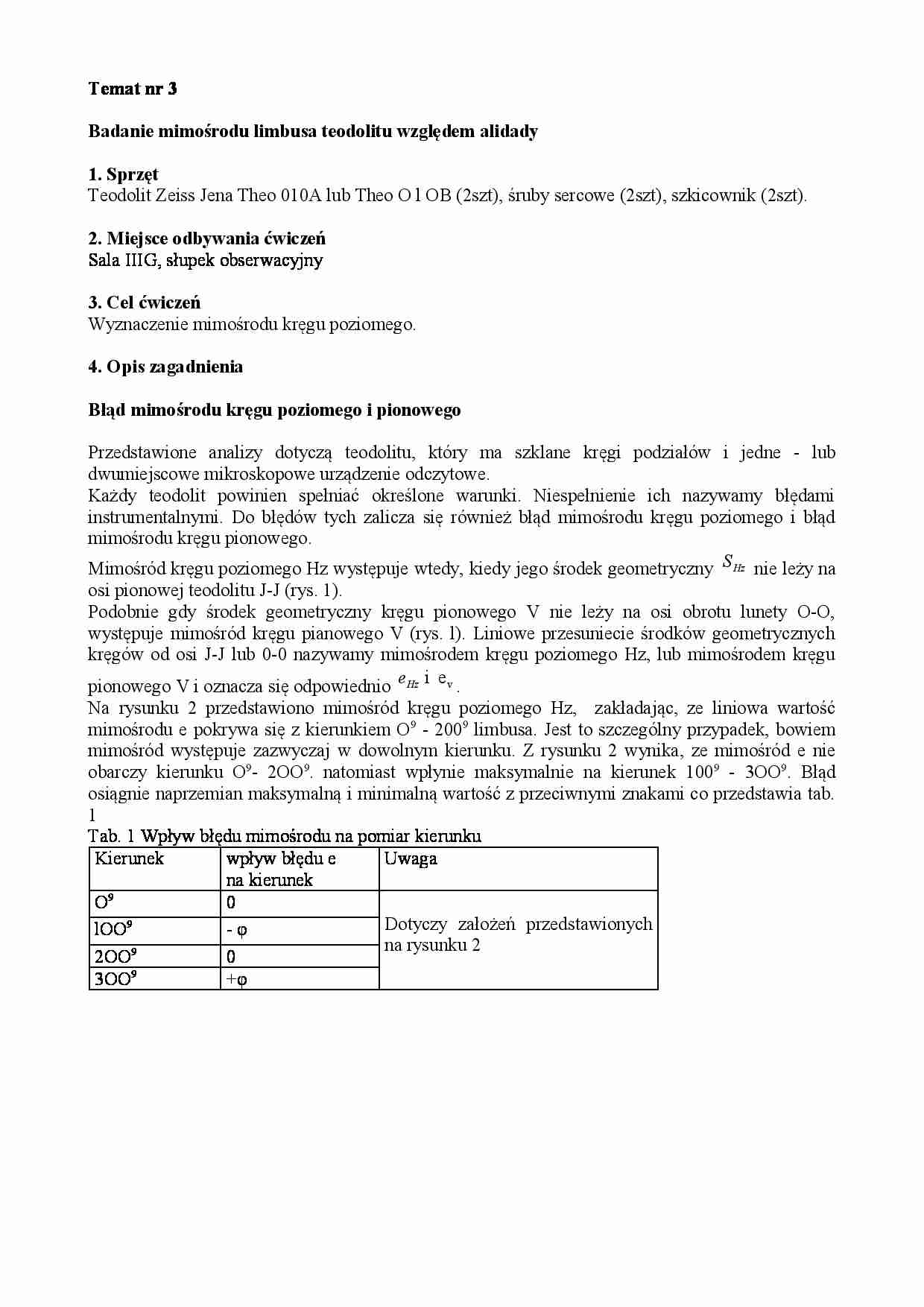

Temat nr 3 Badanie mimośrodu limbusa teodolitu względem alidady 1. Sprzęt Teodolit Zeiss Jena Theo 010A lub Theo O l OB (2szt), śruby sercowe (2szt), szkicownik (2szt). 2. Miejsce odbywania ćwiczeń Sala IIIG, słupek obserwacyjny 3. Cel ćwiczeń Wyznaczenie mimośrodu kręgu poziomego. 4. Opis zagadnienia Błąd mimośrodu kręgu poziomego i pionowego Przedstawione analizy dotyczą teodolitu, który ma szklane kręgi podziałów i jedne - lub dwumiejscowe mikroskopowe urządzenie odczytowe. Każdy teodolit powinien spełniać określone warunki. Niespełnienie ich nazywamy błędami instrumentalnymi. Do błędów tych zalicza się również błąd mimośrodu kręgu poziomego i błąd mimośrodu kręgu pionowego. Mimośród kręgu poziomego Hz występuje wtedy, kiedy jego środek geometryczny Hz S nie leży na osi pionowej teodolitu J-J (rys. 1). Podobnie gdy środek geometryczny kręgu pionowego V nie leży na osi obrotu lunety O-O, występuje mimośród kręgu pianowego V (rys. l). Liniowe przesuniecie środków geometrycznych kręgów od osi J-J lub 0-0 nazywamy mimośrodem kręgu poziomego Hz, lub mimośrodem kręgu pionowego V i oznacza się odpowiednio v e i Hz e . Na rysunku 2 przedstawiono mimośród kręgu poziomego Hz, zakładając, ze liniowa wartość mimośrodu e pokrywa się z kierunkiem O9 - 2009 limbusa. Jest to szczególny przypadek, bowiem mimośród występuje zazwyczaj w dowolnym kierunku. Z rysunku 2 wynika, ze mimośród e nie obarczy kierunku O9- 2OO9. natomiast wpłynie maksymalnie na kierunek 1009 - 3OO9. Błąd osiągnie naprzemian maksymalną i minimalną wartość z przeciwnymi znakami co przedstawia tab. 1 Tab. 1 Wpływ błędu mimośrodu na pomiar kierunku Kierunek wpływ błędu e na kierunek Uwaga O9 0 Dotyczy założeń przedstawionych na rysunku 2 lOO9 - φ 2OO9 0 3OO9 +φ Rys. 1. Mimośród kręgu pozioego i pionowego Rys. 2. Wpływ mimośrodu kręgu Hz lub kręgu V na pomiar kierunku Oznaczenia: J-J - oś pionowa instrumentu, Oznaczenia: S - ślad osi J-J lub osi 0-0 w płaszczyźnie O-O – oś obrotu lunety, C-C - oś calowa, kręgu Hz lub V, SHz - środek geometryczny kręgu Hz, Hz – krąg poziomy, S1 - ślad osi J-J w płaszczyźnie Sv - środek geometryczny kręgu V, e - liniowa wartość kręgu Hz, SHz - środek geo-metryczny kręgu Hz, mimośrodu kręgu, φ - kątowy wpływ mimośrodu,
(…)
… instrumentu w płaszczyźnie
podziału limbusa. Przyjmijmy założenie, że oś zewnętrznej części tulei, wokół której obraca się
limbus pokrywa się z osią jej wewnętrznej powierzchni, wyznaczającej oś obrotu alidady (układ
osiowy Bordy). Wobec tego kierunek mimośrodu e zmienia swoje położenie wraz z obrotem koła
poziomego w przedziale 0-360° przy stałej wartości e. Występowanie mimośrodu e powoduje
zmianę odczytów…
… tych błędów uwarunkowana jest błędami czynności pomiarowych, tj.
celowania i odczytu koła poziomego.
b) wykonując pomiary kierunków w dwóch położeniach lunety do jednego celu, np. celując do
krzyża kolimatora lub tarczy celowniczej.
Postępując zgodnie z punktem b) odczyty rozkładamy równomiernie na kole poziomym (przez
obrót limbusa) w przedziale 0-360° (0-400g). Wyniki pomiarów i obliczeń notujemy…
