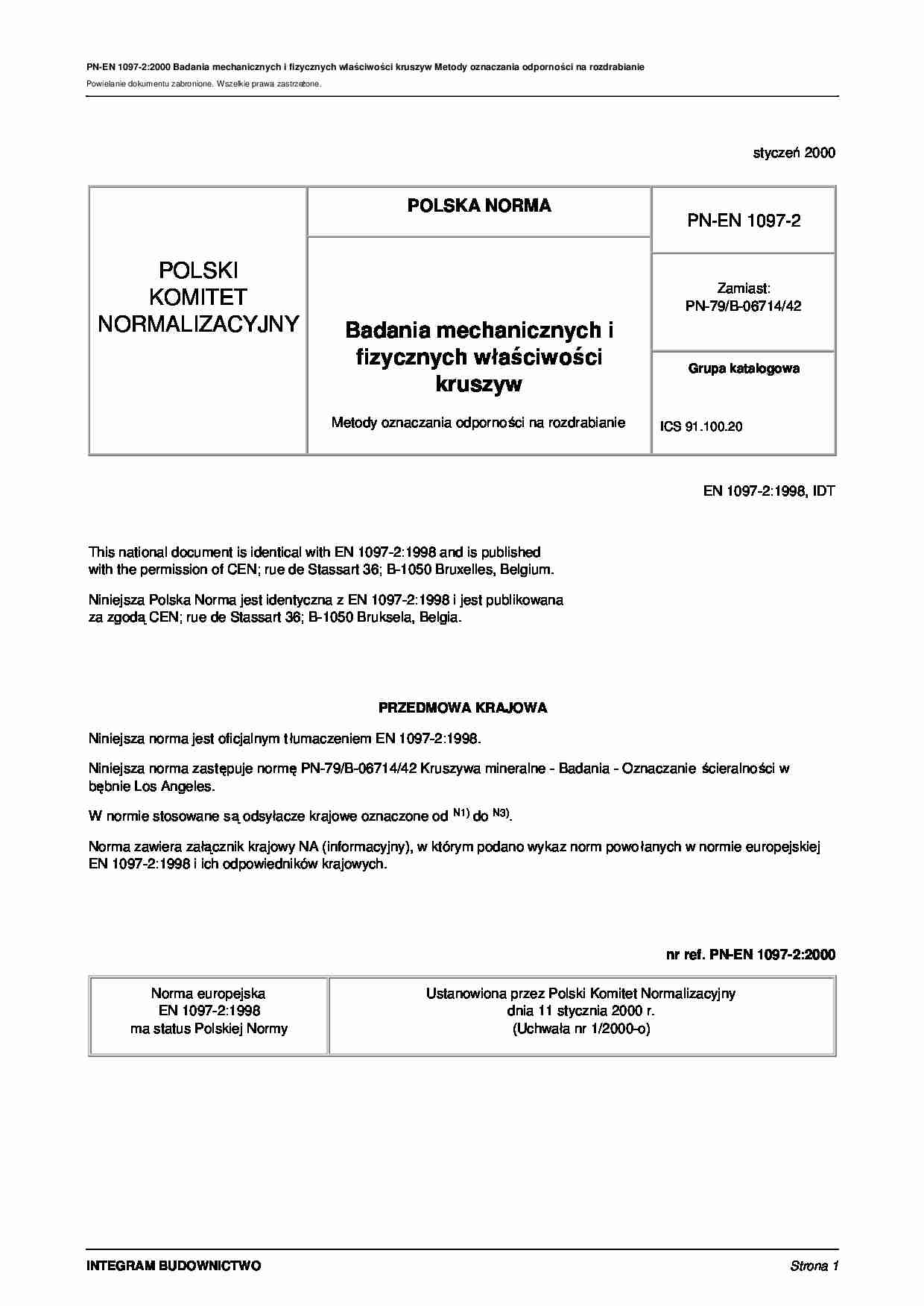

stycze ń 2000 POLSKI KOMITET NORMALIZACYJNY POLSKA NORMA PN-EN 1097-2 Badania mechanicznych i fizycznych w łaściwości kruszyw Metody oznaczania odporno ści na rozdrabianie Zamiast: PN-79/B-06714/42 Grupa katalogowa ICS 91.100.20 EN 1097-2:1998, IDT This national document is identical with EN 1097-2:1998 and is published with the permission of CEN; rue de Stassart 36; B-1050 Bruxelles, Belgium. Niniejsza Polska Norma jest identyczna z EN 1097-2:1998 i jest publikowana za zgod ą CEN; rue de Stassart 36; B-1050 Bruksela, Belgia. PRZEDMOWA KRAJOWA Niniejsza norma jest oficjalnym t łumaczeniem EN 1097-2:1998. Niniejsza norma zast ępuje normę PN-79/B-06714/42 Kruszywa mineralne - Badania - Oznaczanie ścieralności w b ębnie Los Angeles. W normie stosowane s ą odsyłacze krajowe oznaczone od N1) do N3). Norma zawiera za łącznik krajowy NA (informacyjny), w którym podano wykaz norm powo łanych w normie europejskiej EN 1097-2:1998 i ich odpowiedników krajowych. nr ref. PN-EN 1097-2:2000 Norma europejska EN 1097-2:1998 ma status Polskiej Normy Ustanowiona przez Polski Komitet Normalizacyjny dnia 11 stycznia 2000 r. (Uchwa ła nr 1/2000-o) PN-EN 1097-2:2000 Badania mechanicznych i fizycznych w łaściwości kruszyw Metody oznaczania odporności na rozdrabianie Powielanie dokumentu zabronione. Wszelkie prawa zastrze żone. INTEGRAM BUDOWNICTWO Strona 1 NORMA EUROPEJSKA EUROPEAN STANDARD NORME EUROPÉENNE EUROPÄISCHE NORM EN 1097-2 kwiecie ń 1998 ICS 91.100.20 Deskryptory: kruszywa, badania, w łaściwości fizyczne, właściwości mechaniczne, wytrzymałość mechaniczna, rozdrabianie. Wersja polska Badania mechanicznych i fizycznych w łaściwości kruszyw - Arkusz 2: Metody oznaczania odporno ści na rozdrabianie Tests for mechanical and physical properties of aggregates - Part 2: Methods for the determination of resistance to fragmentation Essais pour déterminer les caractéristiques mécaniques et physiques des granulats - Partie 2: Méthodes pour la détermination de la résistance la fragmentation Prüfverfahren für mechanische und physikalische Eigenschaften von Gesteinskörnungen - Teil 2: Verfahren zur Bestimmung des Widerstandes gegen Zertrümmerung Niniejsza norma jest polsk ą wersją normy europejskiej EN 1097-2:1998. Zosta ła ona przetłumaczona przez Polski Komitet Normalizacyjny i ma ten sam status co wersje oficjalne. Norma europejska zosta ła przyjęta przez CEN 25 marca 1998 r. Zgodnie z wewn ętrznymi przepisami CEN/CENELEC członkowie CEN są zobowiązani do nadania normie europejskiej statusu normy krajowej bez jakichkolwiek zmian. Aktualne wykazy norm krajowych (powsta
(…)
… do, i z moździerza. Prawidłową pozycję osiąga się, gdy tłuczek centralnie wchodzi w
moździerz, mając na uwadze współpracę między tłuczkiem i moździerzem. Gdy tłuczek osiągnął swoją końcową
pozycję, nie powinno się zauważyć gołym okiem żadnej zmiany jego położenia w stosunku do boków.
B.4.3 Urządzenie naciskowe i urządzenie nastawne
W czasie wykonywania badania zaleca si ę utrzymywany nacisk na tłuczek i próbkę…
… ręcznie. Tłuczek powinien naciskać na próbkę do badania przez odpowiednie
urządzenie, a młotek powinien być podnoszony na wysokość 370 mm. Próbka do badania powinna by ć poddana 10
uderzeniom młotka.
6.3.2 Po uderzeniach podnieść tłuczek i wyjąć moździerz z urządzenia. Następnie pokruszoną próbkę ostrożnie
przenieść do miski. Drobne cząstki przylegające do moździerza powinny być przeniesione do miski…
… do badania odporności na uderzenia biorące udział w badaniu odporności na uderzenia
przedstawiono na rysunku B.1.
Urządzenie do badania odporności na uderzenia składa się z 4 podzespołów:
a) urządzenia podnoszącego, składającego się z młota spadowego, prowadnic, silnika podnoszenia i nap ędu,
liczników (patrz B.3);
b) uchwytu składającego się z tłuczka, moździerza z automatycznym naciskiem i zmiennego oprzyrz ądowania
(patrz B.4);
c) kowadła (patrz B.5);
d) podstawy i amortyzatorów (patrz B.6).
W B.3 do B.6 opisano rodzaj operacji, wymiarowanie, jako ść materiału, jakość powierzchni i twardość powierzchni
podzespołów.
Zaleca się, aby wszystkie ruchy odbywały się wzdłuż wspólnej osi młota spadowego, tłuczka moździerza i kowadła. Młot
spadowy i moździerzowe urządzenie naciskowe mają wspólną prowadnicę…
… i fizycznych właściwości kruszyw Metody oznaczania odporności na rozdrabianie
Powielanie dokumentu zabronione. Wszelkie prawa zastrze
żone.
- siła uderzenia
Fmax
- impuls
P
- czas trwania impulsu
= (830 ± 60) kN
t
=
= (510 ± 20) ms
Sprawdzanie urządzenia do badania odporności na uderzenia, patrz B.8.
B.3 Urządzenie podnoszące
Urządzenie podnoszące składa się z młota spadowego, prowadnic, silnika podnoszenia…
… twardości głowicy młota, tłuczka, moździerza i kowadła;
c) jakość powierzchni;
d) jakość śrub z przewężeniem trzpieni;
e) urządzenie nacisku tłuczka;
f) stałość wyłącznika wysokości;
g) oznaczanie efektu uderzenia.
C.3 Aparatura i odczynniki
C.3.1 Poziomica alkoholowa o dokładności do 0,2 mm/m.
C.3.2 Urządzenie badawcze do oznaczania efektu uderzenia sk ładające się z:
a) czujnika pomiarowego;
b…
… BUDOWNICTWO
Strona 23
PN-EN 1097-2:2000 Badania mechanicznych i fizycznych właściwości kruszyw Metody oznaczania odporności na rozdrabianie
Powielanie dokumentu zabronione. Wszelkie prawa zastrze
żone.
Pionowe ustawienie jest sprawdzane za pomoc ą poziomicy spirytusowej i na podstawie centrycznego, swobodnego
wchodzenia tłuczka do moździerza.
C.4.2 Oznaczanie twardości głowicy młota, tłuczka, moździerza…
… metodą Los Angeles
Powtarzalność r 1 i odtwarzalność R1, są oznaczane według europejskiego programu bada ń na trzech poziomach
współczynników Los Angeles (LA) o zakresie wartości od 8 do 37 w 28 laboratoriach
- Powtarzalność r1 = 0,06 X
- Odtwarzalność R 1 = 0,17 X
Gdzie X reprezentuje współczynnik LA.
INTEGRAM BUDOWNICTWO
Strona 26
