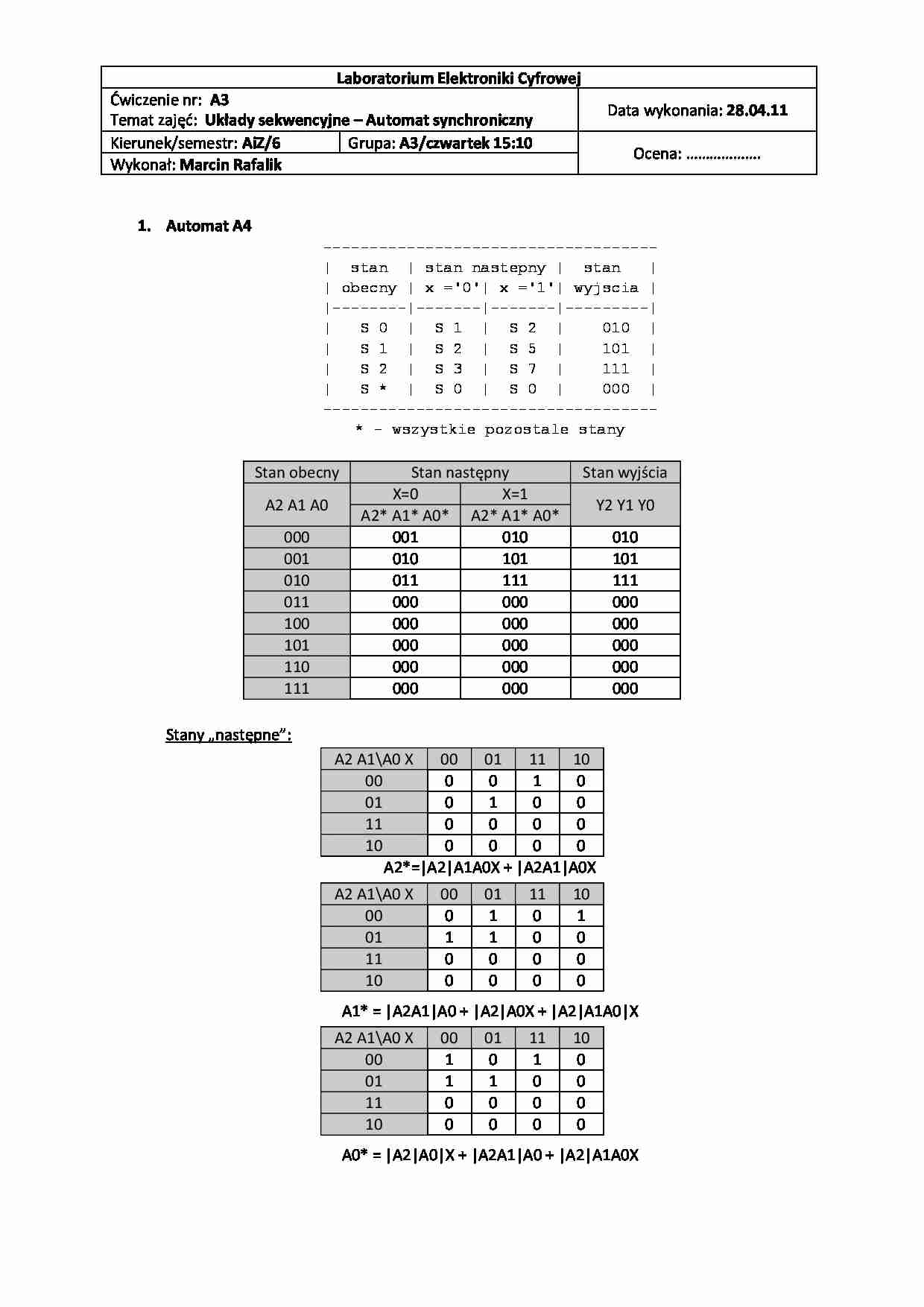

Laboratorium Elektroniki Cyfrowej Ćwiczenie nr: A3 Temat zajęć: Układy sekwencyjne - Automat synchroniczny Data wykonania: 28.04.11 Kierunek/semestr: AiZ/6 Grupa: A3/czwartek 15:10 Ocena: ……………….
Wykonał: Marcin Rafalik Automat A4 ------------------------------------
| stan | stan nastepny | stan |
| obecny | x ='0'| x ='1'| wyjscia |
|--------|-------|-------|---------|
| S 0 | S 1 | S 2 | 010 |
| S 1 | S 2 | S 5 | 101 |
| S 2 | S 3 | S 7 | 111 |
| S * | S 0 | S 0 | 000 |
------------------------------------
* - wszystkie pozostale stany Stan obecny
Stan następny
Stan wyjścia
A2 A1 A0
X=0
X=1
Y2 Y1 Y0
A2* A1* A0*
A2* A1* A0*
000
001
010
010
001
010
101
101
010
011
111
111
011
000
000
000
100
000
000
000
101
000
000
000
110
000
000
000
111
000
000
000
Stany „następne”: A2 A1\A0 X
00
01
11
10
00
0
0
1
0
01
0
1
0
0
11
0
0
0
0
10
0
0
0
0
A2*=|A2|A1A0X + |A2A1|A0X
A1* = |A2A1|A0 + |A2|A0X + |A2|A1A0|X
A0* = |A2|A0|X + |A2A1|A0 + |A2|A1A0X
Stany wyjścia: Y2 = Y0 = |A2|A1A0 + |A2A1|A0
Y1 = |A2|A0
Pełny schemat układu: Symulacja: Automat A5 ------------------------------------
| stan | stan nastepny | stan |
| obecny | x ='0'| x ='1'| wyjscia |
|--------|-------|-------|---------|
| S 0 | S 1 | S 0 | 000 |
| S 1 | S 2 | S 3 | 011 |
| S 2 | S 3 | S 6 | 110 |
| S * | S 0 | S 0 | 000 |
------------------------------------
* - wszystkie pozostale stany
Stan obecny
Stan następny
Stan wyjścia
A2 A1 A0
X=0
X=1
Y2 Y1 Y0
A2* A1* A0*
