Handkiewicz Andrzej. Notatka składa się z 10 stron.

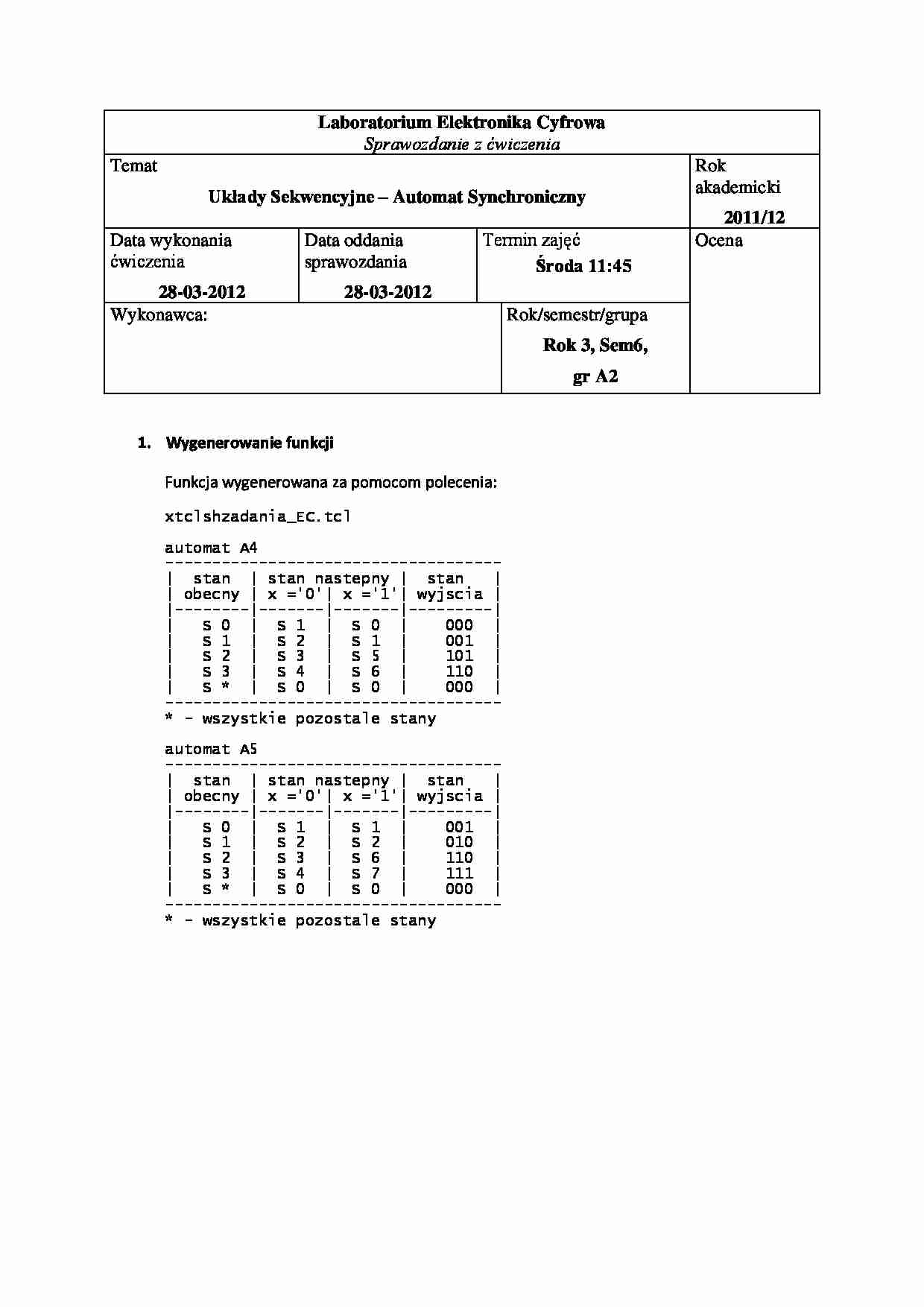

Laboratorium Elektronika Cyfrowa Sprawozdanie z ćwiczenia Temat Układy Sekwencyjne - Automat Synchroniczny Rok akademicki 2011/12 Data wykonania ćwiczenia 28-03-2012 Data oddania sprawozdania 28-03-2012 Termin zajęć
Środa 11:45 Ocena
Wykonawca:
Rok/semestr/grupa Rok 3, Sem 6, gr A2 Wygenerowanie funkcji Funkcja wygenerowana za pomocom polecenia: xtclsh zadania_EC.tcl automat A4 ------------------------------------ | stan | stan nastepny | stan | | obecny | x ='0'| x ='1'| wyjscia | |--------|-------|-------|---------| | S 0 | S 1 | S 0 | 000 | | S 1 | S 2 | S 1 | 001 | | S 2 | S 3 | S 5 | 101 | | S 3 | S 4 | S 6 | 110 | | S * | S 0 | S 0 | 000 | ------------------------------------ * - wszystkie pozostale stany automat A5 ------------------------------------ | stan | stan nastepny | stan | | obecny | x ='0'| x ='1'| wyjscia | |--------|-------|-------|---------| | S 0 | S 1 | S 1 | 001 | | S 1 | S 2 | S 2 | 010 | | S 2 | S 3 | S 6 | 110 | | S 3 | S 4 | S 7 | 111 | | S * | S 0 | S 0 | 000 | ------------------------------------ * - wszystkie pozostale stany Konstruowanie Automatu A4 STAN OBECNY STAN NASTĘPNY (X2, X1, X0) WYJŚCIE C B A W = 0 W = 1 Y2 Y1 Y0 0 0 0 001 000 0 0 0 0 0 1 010 001 0 0 1 0 1 0 011 101 1 0 1 0 1 1 100 110 1 1 0 1 0 0 000 000 0 0 0 ... zobacz całą notatkę
