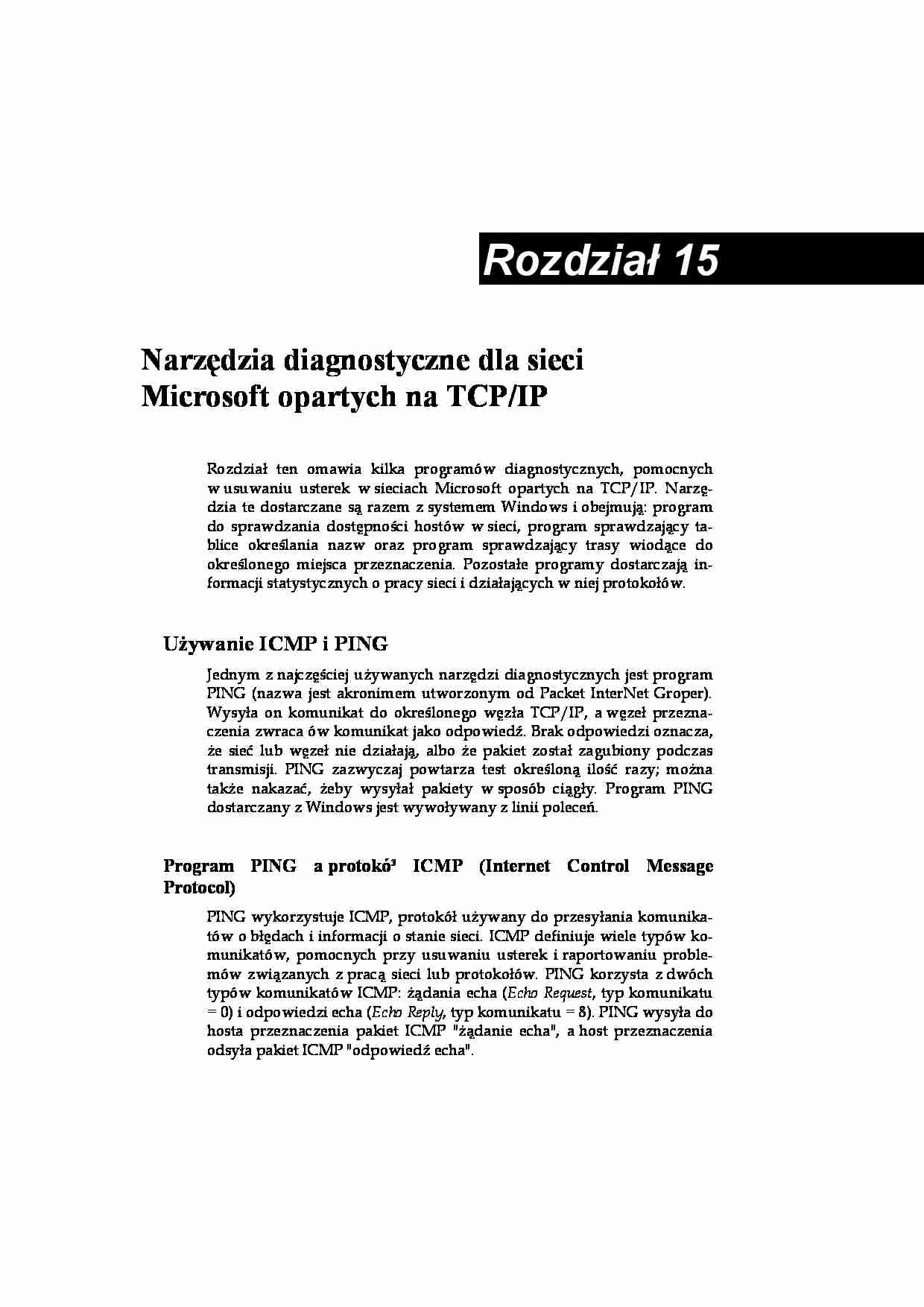

Rozdział 15 Narzędzia diagnostyczne dla sieci Microsoft opartych na TCP/IP Rozdział ten omawia kilka programów diagnostycznych, pomocnych w usuwaniu usterek w sieciach Microsoft opartych na TCP/IP. Narzę- dzia te dostarczane są razem z systemem Windows i obejmują: program do sprawdzania dostępności hostów w sieci, program sprawdzający ta- blice określania nazw oraz program sprawdzający trasy wiodące do określonego miejsca przeznaczenia. Pozostałe programy dostarczają in- formacji statystycznych o pracy sieci i działających w niej protokołów. Używanie ICMP i PING Jednym z najczęściej używanych narzędzi diagnostycznych jest program PING (nazwa jest akronimem utworzonym od Packet InterNet Groper). Wysyła on komunikat do określonego węzła TCP/IP, a węzeł przezna- czenia zwraca ów komunikat jako odpowiedź. Brak odpowiedzi oznacza, że sieć lub węzeł nie działają, albo że pakiet został zagubiony podczas transmisji. PING zazwyczaj powtarza test określoną ilość razy; można także nakazać, żeby wysyłał pakiety w sposób ciągły. Program PING dostarczany z Windows jest wywoływany z linii poleceń. Program PING a protokó³ ICMP (Internet Control Message Protocol) PING wykorzystuje ICMP, protokół używany do przesyłania komunika- tów o błędach i informacji o stanie sieci. ICMP definiuje wiele typów ko- munikatów, pomocnych przy usuwaniu usterek i raportowaniu proble- mów związanych z pracą sieci lub protokołów. PING korzysta z dwóch typów komunikatów ICMP: żądania echa ( Echo Request , typ komunikatu = 0) i odpowiedzi echa ( Echo Reply , typ komunikatu = 8). PING wysyła do hosta przeznaczenia pakiet ICMP "żądanie echa", a host przeznaczenia odsyła pakiet ICMP "odpowiedź echa". Rozdział 15 470 ICMP stanowi część modułu IP (patrz rysunek 15.1) i zgodnie z wymogami dokumentów RFC musi być obecny w każdej implementacji IP. W kategoriach warstw protokołów ICMP znajduje się jednakże ponad warstwą IP (patrz rysunek 15.2); innymi słowy, ICMP jest obudowywany przez nagłówek IP. Jest to istotna właściwość, ponieważ umożliwia tra- sowanie komunikatów ICMP przez routery IP, które mogą przekazywać wyłącznie datagramy IP. Oznacza to, że komunikaty ICMP mogą podró- żować poprzez dowolnie złożone sieci, połączone routerami IP. Rysunek 15.3 przedstawia sposób używania programu PING. Można skorzystać z PING, aby sprawdzić dostępność lokalnych i zdalnych ho- stów, i to zarówno komputerów Windows NT, jak i dowolnych innych komputerów obsługujących TCP/IP. W przedstawionym przykładzie B jest hostem lokalnym dla A, a C hostem zdalnym. Komunikaty ICMP przesyłane pomiędzy hostami A i C są traktowane przez pośredniczące
(…)
… od 0 do F. Każda karta sieciowa posiada stały adres
przypisany fabrycznie, tzw UAA (Universally Administered
Address), który można nadpisać w Control Panel za pomocą
dowolnie wybranego adresu LAA (Locally Administered
Address). Może to być również adres Token Ring - nazwa
argumentu ma historyczne korzenie; technologie Ethernet
i IP rozwijały się w bliskiej zależności.
IPCONFIG wyświetla listę adresów…
…-gw.nwnet.net [198.104.192.9]
230 ms 242 ms 238 ms ftp.microsoft.com [196.105.232.1]
Trace complete
Używanie programu ARP
Program narzędziowy ARP służy do badania i modyfikowania wartości
w tablicy bufora ARP (Address Resolution Protocol). Tablica ta zawiera
powiązania pomiędzy adresami sprzętowymi i adresami IP. W sieciach
umożliwiających transmisje broadcast, jak Ethernet, Token Ring lub
FDDI, adres…
… oraz dodawania lub modyfikowania wpisów.
Polecenie ARP wyświetla bieżące odwzorowania adresów MAC (fizycznych adresów kart sieciowych) na adresy IP. Polecenie ARP może również sprawdzić, czy stos IP jest poprawnie powiązany z kartą sieciową,
i czy można uzyskać dostęp do innych urządzeń sieciowych. Jeśli protokół IP nie jest poprawnie powiązany z kartą, wówczas tablica bufora ARP
będzie pusta. ARP nie wyświetla…
…, IPCONFIG nie wyświetli żadnych informacji
związanych z protokołami TCP/IP. Na komputerach Windows 9x można
skorzystać z graficznej wersji programu, nazywanej WINIPCFG; podobne
narzędzie dla Windows NT, o nazwie WNTIPCFG, znajduje się w pakiecie
Resource Kit.
Argument
Opis
-a
Wyświetla bieżące wpisy w buforze ARP. Domyślnie wyświetlane są wszystkie adresy IP, z wyjątkiem adresu bieżącej karty sieciowej…
