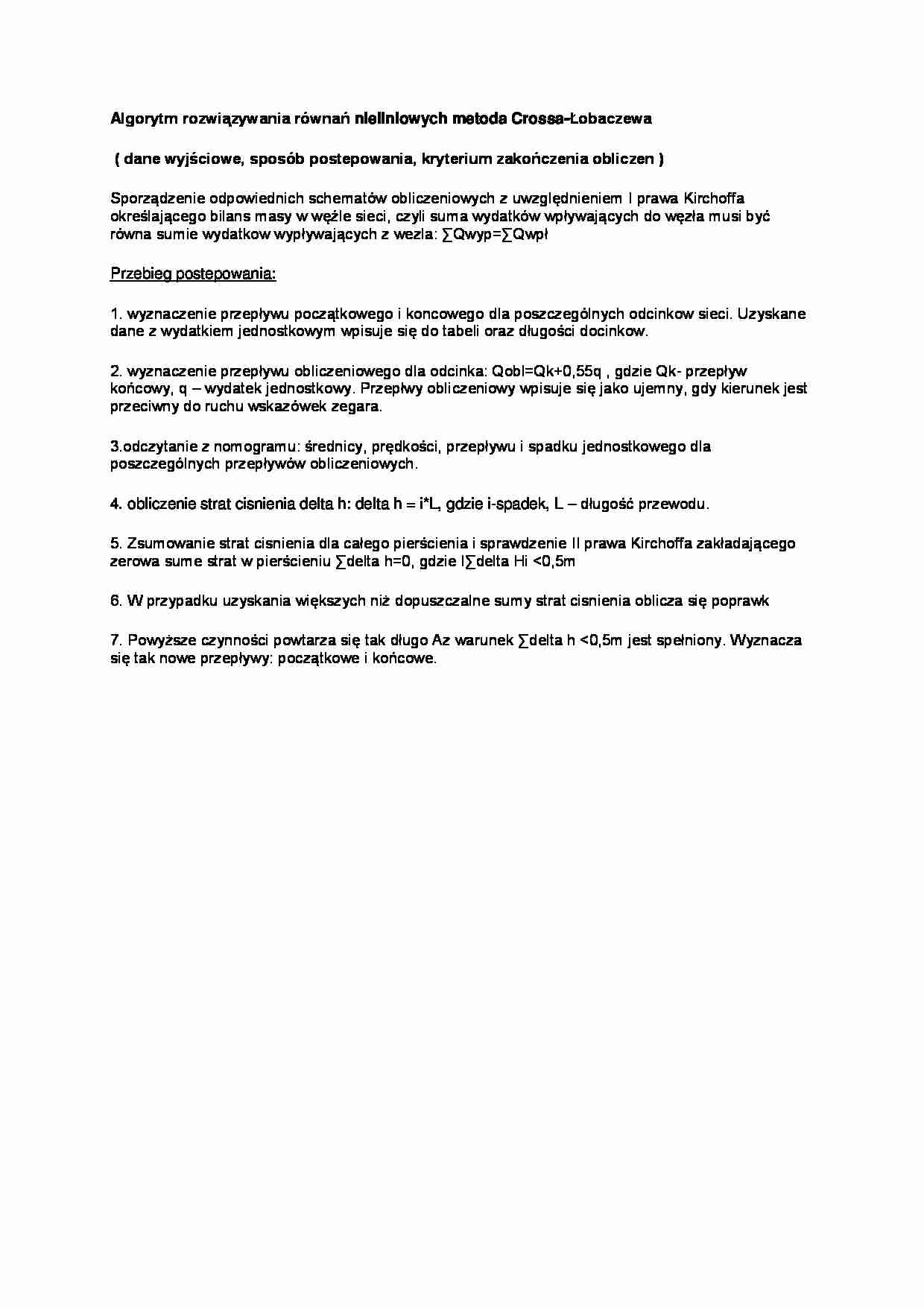

A lgorytm rozwiązywania równań nieliniowych metoda Crossa-Łobaczewa ( dane wyjściowe, sposób postepowania, kryterium zakończenia obliczen ) Sporządzenie odpowiednich schematów obliczeniowych z uwzględnieniem I prawa Kirchoffa określającego bilans masy w węźle sieci, czyli suma wydatków wpływających do węzła musi być równa sumie wydatkow wypływających z wezla: ∑Qwyp=∑Qwpł Przebieg postepowania: 1. wyznaczenie przepływu początkowego i koncowego dla poszczególnych odcinkow sieci. Uzyskane dane z wydatkiem jednostkowym wpisuje się do tabeli oraz długości docinkow. 2. wyznaczenie przepływu obliczeniowego dla odcinka: Qobl=Qk+0,55q , gdzie Qk- przepływ końcowy, q – wydatek jednostkowy. Przepłwy obliczeniowy wpisuje się jako ujemny, gdy kierunek jest przeciwny do ruchu wskazówek zegara. 3.odczytanie z nomogramu: średnicy, prędkości, przepływu i spadku jednostkowego dla poszczególnych przepływów obliczeniowych. 4. obliczenie strat cisnienia delta h: delta h = i*L, gdzie i-spadek, L – długość przewodu. 5. Zsumowanie strat cisnienia dla całego pierścienia i sprawdzenie II prawa Kirchoffa zakładającego zerowa sume strat w pierścieniu ∑delta h=0, gdzie I∑delta Hi
