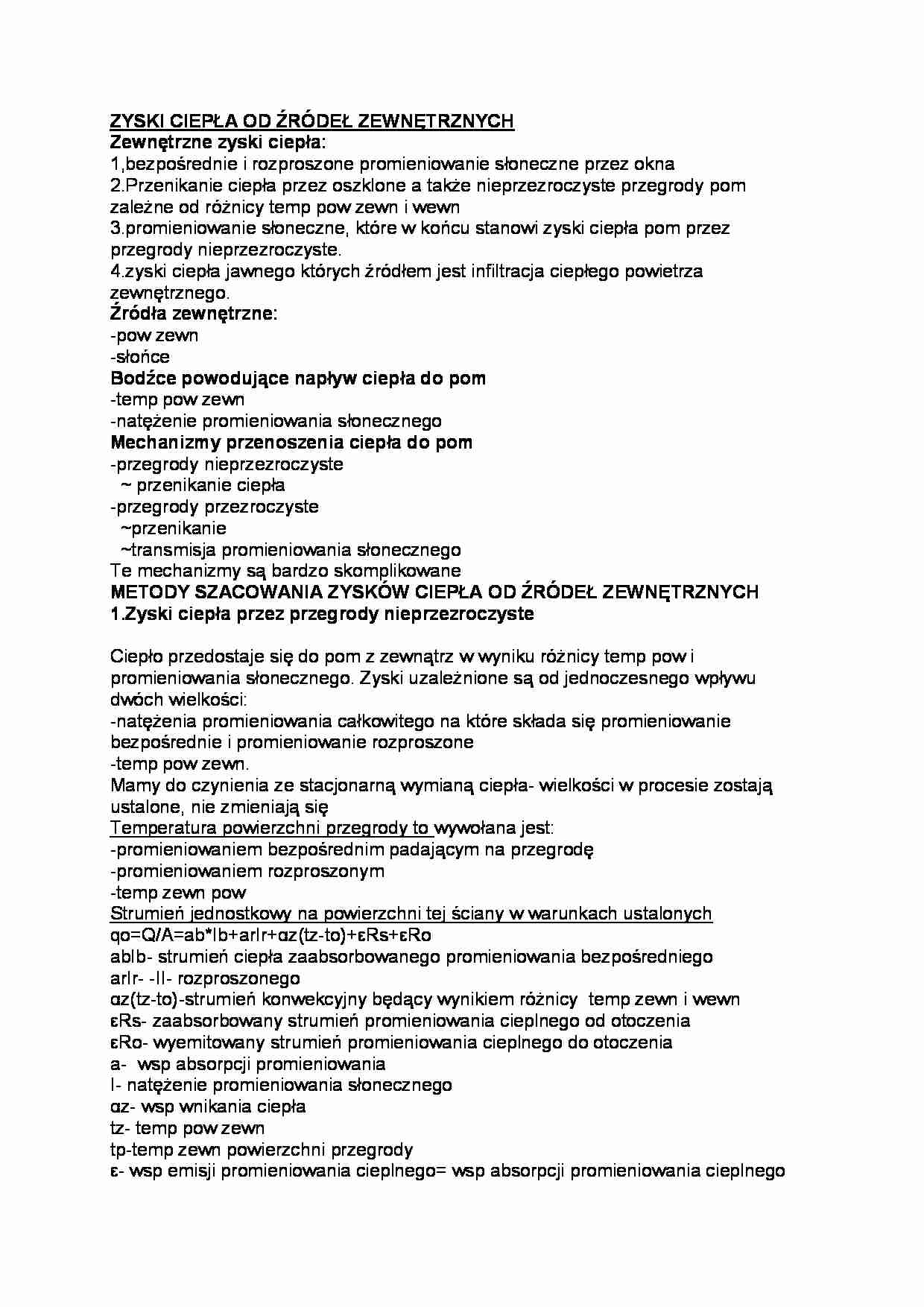

Zyski ciepła od źródeł zewnętrznych - wykład - strona 1 Zyski ciepła od źródeł zewnętrznych - wykład - strona 2 Zyski ciepła od źródeł zewnętrznych - wykład - strona 3

Fragment notatki:

ZYSKI CIEPŁA OD ŹRÓDEŁ ZEWNĘTRZNYCH
Zewnętrzne zyski ciepła:
1,bezpośrednie i rozproszone promieniowanie słoneczne przez okna
2.Przenikanie ciepła przez oszklone a także nieprzezroczyste przegrody pom zależne od różnicy temp pow zewn i wewn
3.promieniowanie słoneczne, które w końcu stanowi zyski ciepła pom przez przegrody nieprzezroczyste.
4.zyski ciepła jawnego których źródłem jest infiltracja ciepłego powietrza zewnętrznego.
Źródła zewnętrzne:
-pow zewn
-słońce
Bodźce powodujące napływ ciepła do pom
-temp pow zewn
-natężenie promieniowania słonecznego
Mechanizmy przenoszenia ciepła do pom
-przegrody nieprzezroczyste
~ przenikanie ciepła
-przegrody przezroczyste
~przenikanie
~transmisja promieniowania słonecznego
Te mechanizmy są bardzo skomplikowane
METODY SZACOWANIA ZYSKÓW CIEPŁA OD ŹRÓDEŁ ZEWNĘTRZNYCH
1.Zyski ciepła przez przegrody nieprzezroczyste
Ciepło przedostaje się do pom z zewnątrz w wyniku różnicy temp pow i promieniowania słonecznego. Zyski uzależnione są od jednoczesnego wpływu dwóch wielkości:
-natężenia promieniowania całkowitego na które składa się promieniowanie bezpośrednie i promieniowanie rozproszone
-temp pow zewn.
Mamy do czynienia ze stacjonarną wymianą ciepła- wielkości w procesie zostają ustalone, nie zmieniają się
Temperatura powierzchni przegrody to wywołana jest:
-promieniowaniem bezpośrednim padającym na przegrodę
-promieniowaniem rozproszonym
-temp zewn pow
Strumień jednostkowy na powierzchni tej ściany w warunkach ustalonych
qo=Q/A=ab*Ib+arIr+αz(tz-to)+εRs+εRo
abIb- strumień ciepła zaabsorbowanego promieniowania bezpośredniego
arIr- -II- rozproszonego
αz(tz-to)-strumień konwekcyjny będący wynikiem różnicy temp zewn i wewn
εRs- zaabsorbowany strumień promieniowania cieplnego od otoczenia
εRo- wyemitowany strumień promieniowania cieplnego do otoczenia
wsp absorpcji promieniowania
I- natężenie promieniowania słonecznego
αz- wsp wnikania ciepła
tz- temp pow zewn
tp-temp zewn powierzchni przegrody
ε- wsp emisji promieniowania cieplnego= wsp absorpcji promieniowania cieplnego
Rs- natężenia promieniowania cieplnego od otoczenia
Ro- natężenia promieniowania cieplnego dla ciała doskonale czarnego o temp = temp powierzchni przegrody
Strumień jednostkowy to strumień całkowity odniesiony do jednostki powierzchni.


(…)

…/A1
∆t i γ zależą:
-grubości przegrody
-wsp przewodzenia ciepła materiału przegrody
-ciepła właściwe materiału przegrody
-ciężaru właściwego materiału przegrody
-wartości wsp przejmowania napływu i odpływu ciepła
Niestacjonarna wymiana w przegrodzie.
Idealna sytuacja byłaby gdy: tpow = śrtE
Ta koncepcja wymiany ciepła została przyjęta przez Mackeya i Wrighta.
Metoda Mackeya i Wrighta.
Strumień ciepła…
