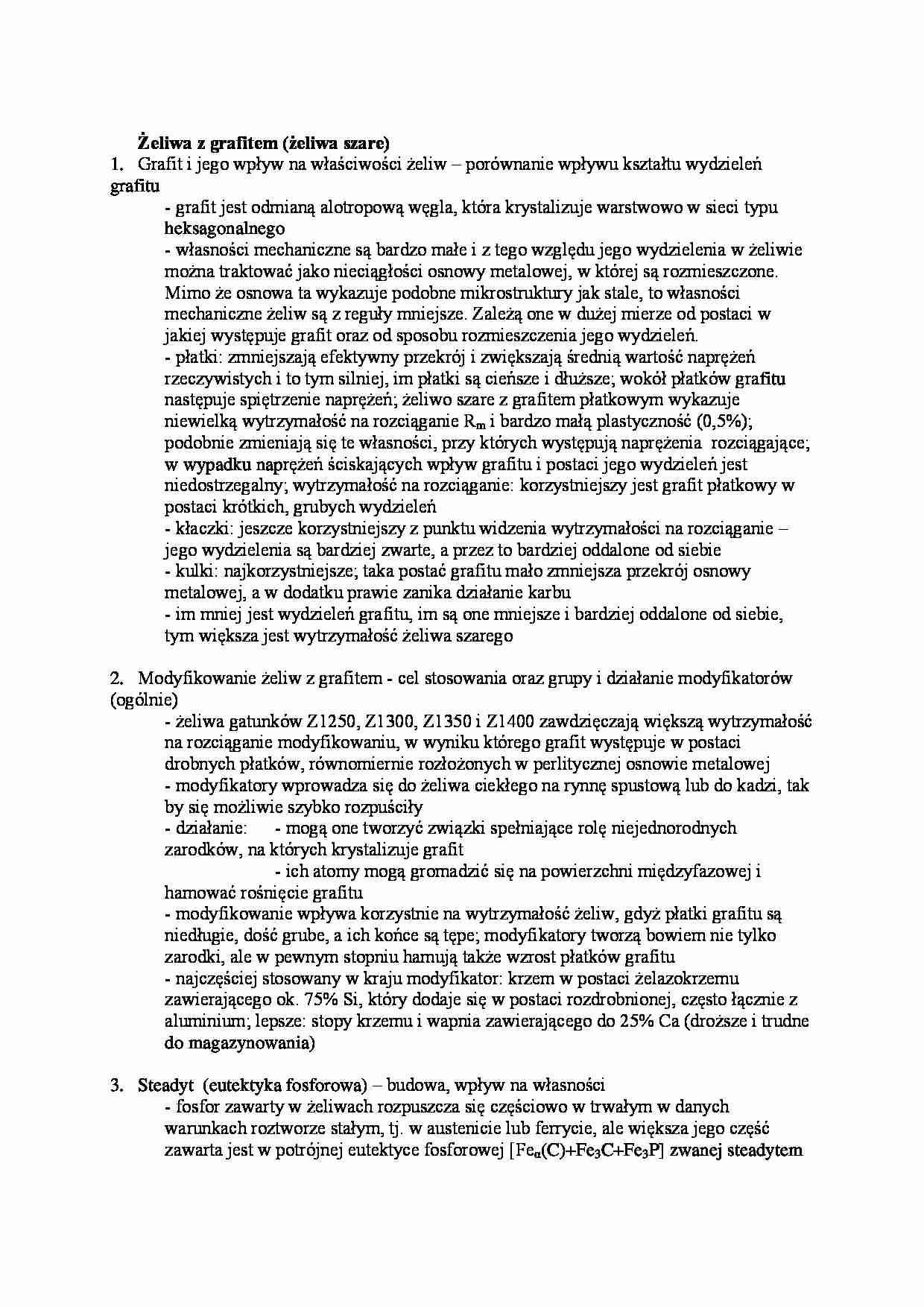

Żeliwa z grafitem-opracowanie - strona 1 Żeliwa z grafitem-opracowanie - strona 2

Fragment notatki:

Żeliwa z grafitem (żeliwa szare)
Grafit i jego wpływ na właściwości żeliw - porównanie wpływu kształtu wydzieleń grafitu
- grafit jest odmianą alotropową węgla, która krystalizuje warstwowo w sieci typu heksagonalnego
- własności mechaniczne są bardzo małe i z tego względu jego wydzielenia w żeliwie można traktować jako nieciągłości osnowy metalowej, w której są rozmieszczone. Mimo że osnowa ta wykazuje podobne mikrostruktury jak stale, to własności mechaniczne żeliw są z reguły mniejsze. Zależą one w dużej mierze od postaci w jakiej występuje grafit oraz od sposobu rozmieszczenia jego wydzieleń.
- płatki: zmniejszają efektywny przekrój i zwiększają średnią wartość naprężeń rzeczywistych i to tym silniej, im płatki są cieńsze i dłuższe; wokół płatków grafitu następuje spiętrzenie naprężeń; żeliwo szare z grafitem płatkowym wykazuje niewielką wytrzymałość na rozciąganie Rm i bardzo małą plastyczność (0,5%); podobnie zmieniają się te własności, przy których występują naprężenia rozciągające; w wypadku naprężeń ściskających wpływ grafitu i postaci jego wydzieleń jest niedostrzegalny; wytrzymałość na rozciąganie: korzystniejszy jest grafit płatkowy w postaci krótkich, grubych wydzieleń
- kłaczki: jeszcze korzystniejszy z punktu widzenia wytrzymałości na rozciąganie - jego wydzielenia są bardziej zwarte, a przez to bardziej oddalone od siebie
- kulki: najkorzystniejsze; taka postać grafitu mało zmniejsza przekrój osnowy metalowej, a w dodatku prawie zanika działanie karbu
- im mniej jest wydzieleń grafitu, im są one mniejsze i bardziej oddalone od siebie, tym większa jest wytrzymałość żeliwa szarego
Modyfikowanie żeliw z grafitem - cel stosowania oraz grupy i działanie modyfikatorów (ogólnie)
- żeliwa gatunków Z1250, Z1300, Z1350 i Z1400 zawdzięczają większą wytrzymałość na rozciąganie modyfikowaniu, w wyniku którego grafit występuje w postaci drobnych płatków, równomiernie rozłożonych w perlitycznej osnowie metalowej
- modyfikatory wprowadza się do żeliwa ciekłego na rynnę spustową lub do kadzi, tak by się możliwie szybko rozpuściły
- działanie: - mogą one tworzyć związki spełniające rolę niejednorodnych zarodków, na których krystalizuje grafit
- ich atomy mogą gromadzić się na powierzchni międzyfazowej i hamować rośnięcie grafitu
- modyfikowanie wpływa korzystnie na wytrzymałość żeliw, gdyż płatki grafitu są niedługie, dość grube, a ich końce są tępe; modyfikatory tworzą bowiem nie tylko zarodki, ale w pewnym stopniu hamują także wzrost płatków grafitu
- najczęściej stosowany w kraju modyfikator: krzem w postaci żelazokrzemu zawierającego ok. 75% Si, który dodaje się w postaci rozdrobnionej, często łącznie z aluminium; lepsze: stopy krzemu i wapnia zawierającego do 25% Ca (droższe i trudne do magazynowania)


(…)

… w żeliwach rozpuszcza się częściowo w trwałym w danych warunkach roztworze stałym, tj. w austenicie lub ferrycie, ale większa jego część zawarta jest w potrójnej eutektyce fosforowej [Feα(C)+Fe3C+Fe3P] zwanej steadytem
- eutektyka ta ma stosunkowo niską temperaturę krzepnięcia (953st.C.) -> dzięki temu żeliwa o większej zawartości fosforu (>0,5%) są rzadkopłynne i dobrze wypełniają skomplikowane formy…
…, może tworzyć charakterystyczne gwiazdkowe skojarzenia płatków lub być rozmieszczony międzydendrytycznie
- w miarę wzrostu grubości ścianek i zmniejszania się szybkości chłodzenia grafit będzie płatkowy, coraz dłuższy i grubszy, a w osnowie metalowej będzie wzrastać udział ferrytu (rys. 201 str. 275, Haimann)
Porównanie własności żeliw z grafitem (płatkowym lub sferoidalnym) z własnościami stali i staliwa
