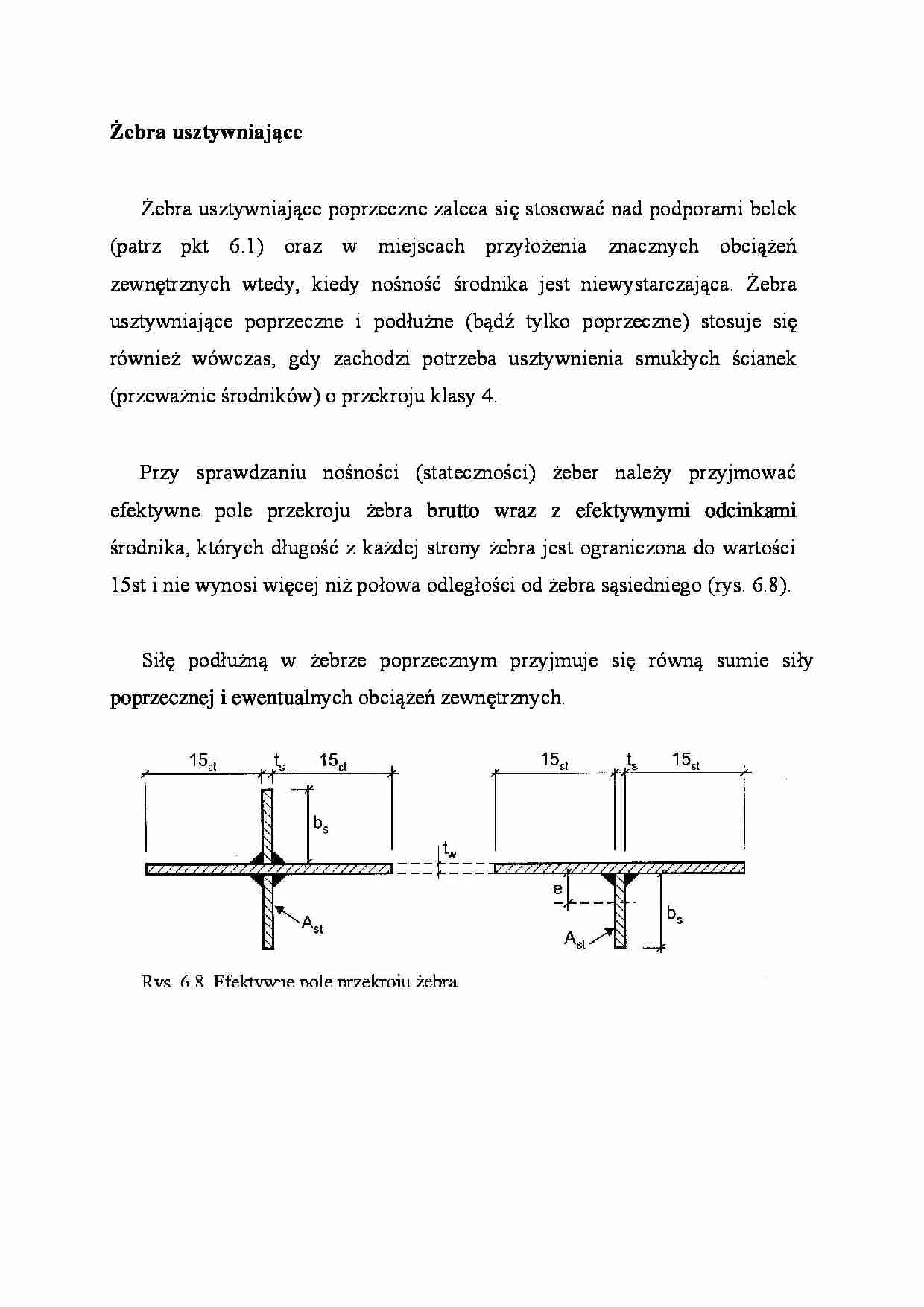

Żebra usztywniające - strona 1

Fragment notatki:

Żebra usztywniające
Żebra usztywniające poprzeczne zaleca się stosować nad podporami belek (patrz pkt 6.1) oraz w miejscach przyłożenia znacznych obciążeń zewnętrznych wtedy, kiedy nośność środnika jest niewystarczająca. Żebra usztywniające poprzeczne i podłużne (bądź tylko poprzeczne) stosuje się również wówczas, gdy zachodzi potrzeba usztywnienia smukłych ścianek (przeważnie środników) o przekroju klasy 4.
Przy sprawdzaniu nośności (stateczności) żeber należy przyjmować efektywne pole przekroju żebra brutto wraz z efektywnymi odcinkami środnika, których długość z każdej strony żebra jest ograniczona do wartości 15st i nie wynosi więcej niż połowa odległości od żebra sąsiedniego (rys. 6.8).
Siłę podłużną w żebrze poprzecznym przyjmuje się równą sumie siły poprzecznej i ewentual­nych obciążeń zewnętrznych.
... zobacz całą notatkę
