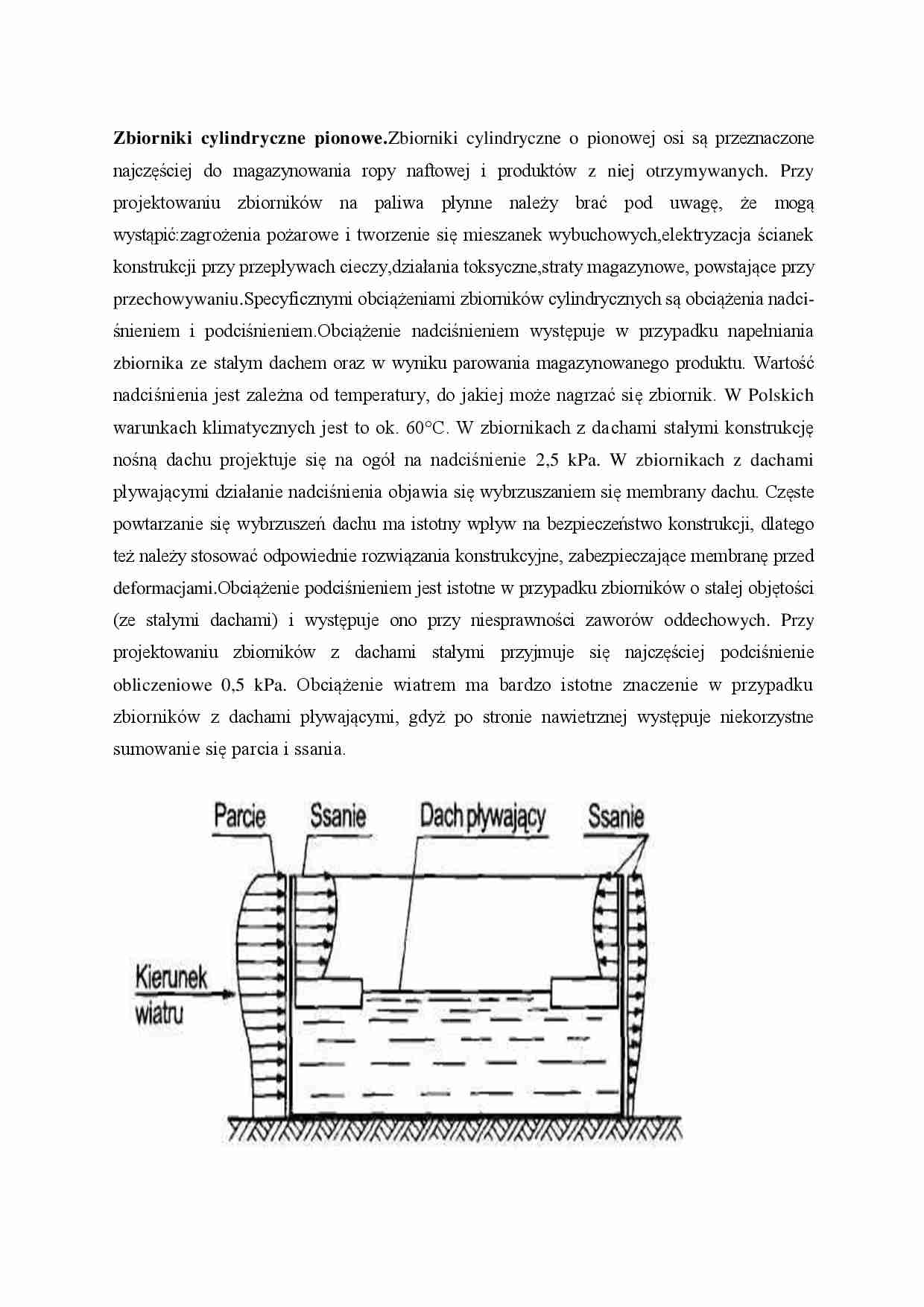

Zbiorniki cylindryczne pionowe - strona 1 Zbiorniki cylindryczne pionowe - strona 2

Fragment notatki:

Zbiorniki cylindryczne pionowe. Zbiorniki cylindryczne o piono­wej osi są przeznaczone najczęściej do magazynowania ropy naftowej i produktów z niej otrzymywanych. Przy projektowaniu zbiorników na paliwa płynne należy brać pod uwagę, że mogą wystąpić:zagrożenia pożarowe i tworzenie się mieszanek wybuchowych,elektryzacja ścianek konstrukcji przy przepływach cieczy, działania toksyczne,straty magazynowe, powstające przy przechowywaniu. Specyficznymi obciążeniami zbiorników cylindrycznych są obciążenia nadci­śnieniem i podciśnieniem. Obciążenie nadciśnieniem występuje w przypadku napełniania zbiornika ze stałym dachem oraz w wyniku parowania magazynowanego produktu. Wartość nadciśnienia jest zależna od temperatury, do jakiej może nagrzać się zbiornik. W Polskich warunkach klimatycznych jest to ok. 60°C. W zbiornikach z da­chami stałymi konstrukcję nośną dachu projektuje się na ogół na nadciśnienie 2,5 kPa. W zbiornikach z dachami pływającymi działanie nadciśnienia objawia się wybrzuszaniem się membrany dachu. Częste powtarzanie się wybrzuszeń da­chu ma istotny wpływ na bezpieczeństwo konstrukcji, dlatego też należy stosować odpowiednie rozwiązania konstrukcyjne, zabezpieczające membranę przed defor­macjami.Obciążenie podciśnieniem jest istotne w przypadku zbiorników o stałej objęto­ści (ze stałymi dachami) i występuje ono przy niesprawności zaworów oddecho­wych. Przy projektowaniu zbiorników z dachami stałymi przyjmuje się najczęściej podciśnienie obliczeniowe 0,5 kPa. Obciążenie wiatrem ma bardzo istotne znaczenie w przypadku zbiorników z dachami pływającymi, gdyż po stronie nawietrznej występuje niekorzystne sumowanie się parcia i ssania. ... zobacz całą notatkę
