Fragment notatki:

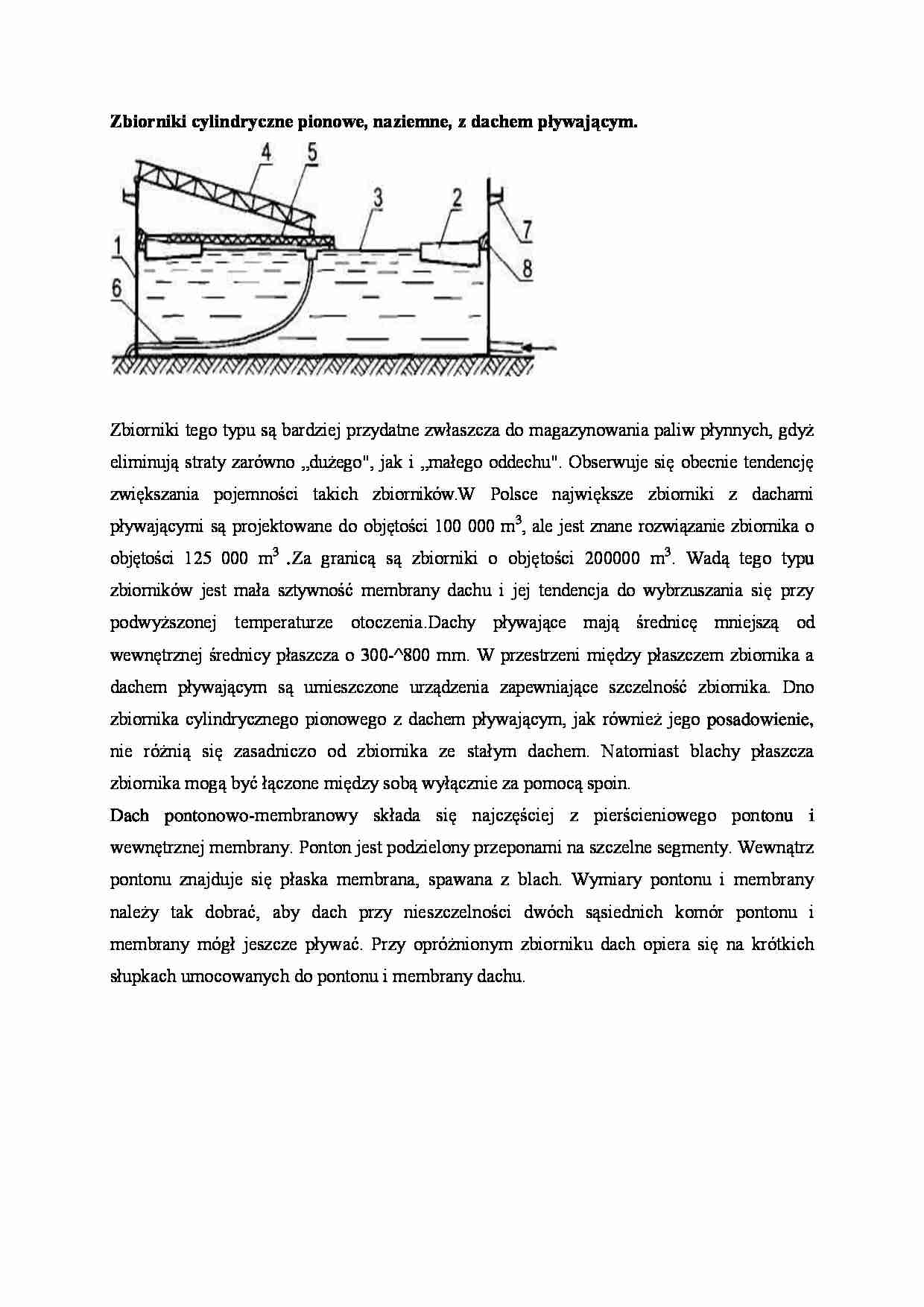

Zbiorniki cylindryczne pionowe, naziemne, z dachem pływającym. Zbiorniki tego typu są bardziej przydatne zwłaszcza do magazynowania paliw płynnych, gdyż eliminują straty zarówno „dużego", jak i „małego oddechu". Obserwuje się obecnie tendencję zwiększania pojemności takich zbior­ników. W Polsce największe zbiorniki z dachami pływającymi są projektowane do objętości 100 000 m3, ale jest znane rozwiązanie zbiornika o objętości 125 000 m3 .Za granicą są zbiorniki o objętości 200000 m3. Wadą tego typu zbiorników jest mała sztywność membrany dachu i jej tendencja do wybrzuszania się przy podwyższonej temperaturze otoczenia. Dachy pływające mają średnicę mniejszą od wewnętrznej średnicy płaszcza o 300-^800 mm. W przestrzeni między płaszczem zbiornika a dachem pływającym są umieszczone urządzenia zapewniające szczelność zbiornika. Dno zbiornika cylindrycznego pionowego z dachem pływającym, jak również jego posadowienie, nie różnią się zasadniczo od zbiornika ze stałym dachem. Nato­miast blachy płaszcza zbiornika mogą być łączone między sobą wyłącznie za pomocą spoin. Dach pontonowo-membranowy składa się najczęściej z pierścieniowego pon­tonu i wewnętrznej membrany. Ponton jest podzielony przeponami na szczelne segmenty. Wewnątrz pontonu znajduje się płaska membrana, spawana z blach. Wymiary pontonu i membrany należy tak dobrać, aby dach przy nie­szczelności dwóch sąsiednich komór pontonu i membrany mógł jeszcze pływać. Przy opróżnionym zbiorniku dach opiera się na krótkich słupkach umocowanych do pontonu i membrany dachu.
... zobacz całą notatkę
