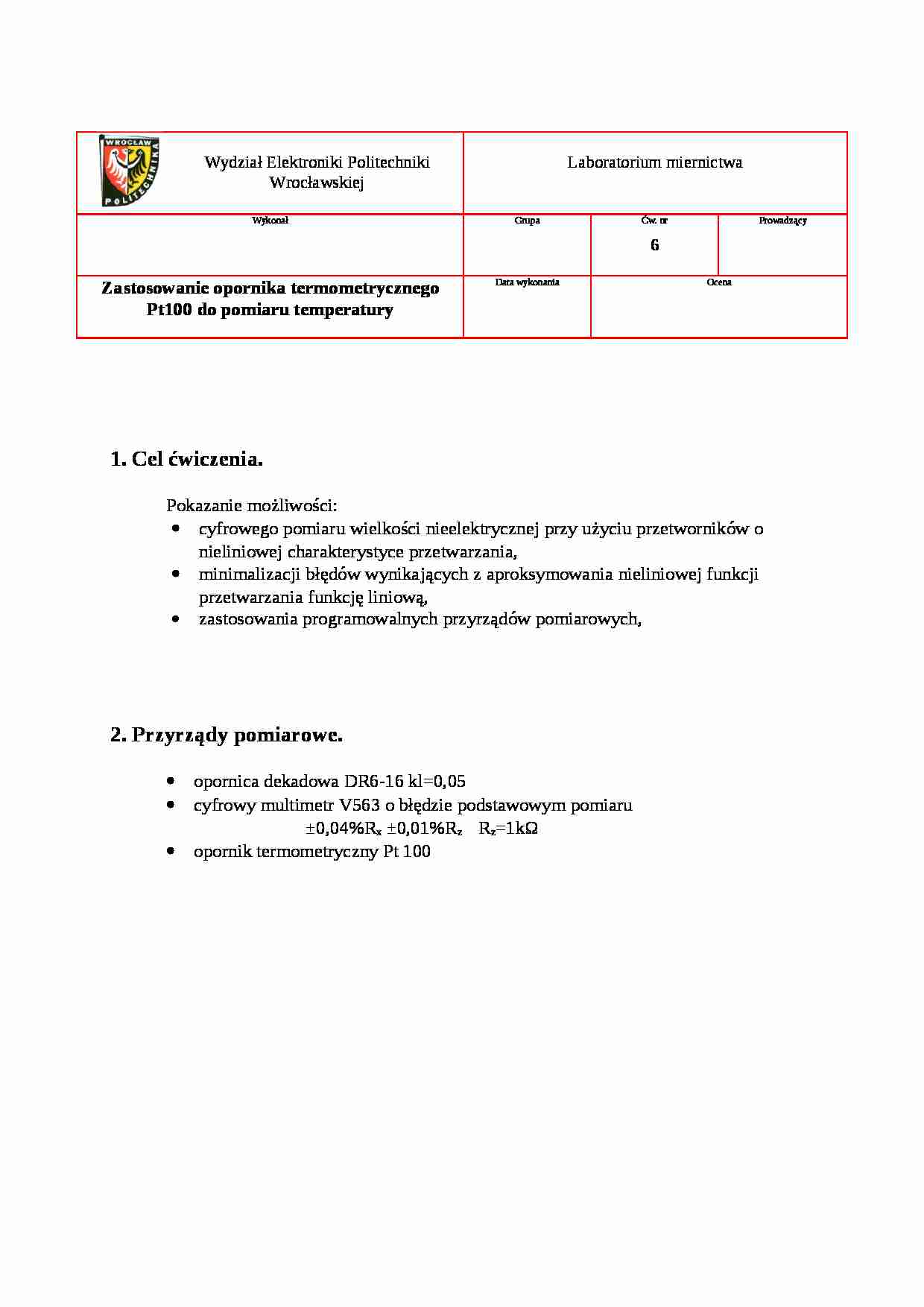

Wydział Elektroniki Politechniki Wrocławskiej
Laboratorium miernictwa
Wykonał Grupa Ćw. nr 6
Prowadzący Zastosowanie opornika termometrycznego Pt100 do pomiaru temperatury
Data wykonania Ocena 1. Cel ćwiczenia.
Pokazanie możliwości:
cyfrowego pomiaru wielkości nieelektrycznej przy użyciu przetworników o nieliniowej charakterystyce przetwarzania, minimalizacji błędów wynikających z aproksymowania nieliniowej funkcji przetwarzania funkcję liniową, zastosowania programowalnych przyrządów pomiarowych, 2. Przyrządy pomiarowe. opornica dekadowa DR6-16 kl=0,05
cyfrowy multimetr V563 o błędzie podstawowym pomiaru ±0,04%Rx ±0,01%RzRz=1kΩ
opornik termometryczny Pt 100
3. Wyznaczenie maksymalnej nieliniowości czujnika Pt100 w przedziale temperatur [oC]
Aproksymujemy nieliniową funkcję T=f(R) funkcją liniową:
Tworzymy układ równań dla skrajnych temperatur TA=0 i TA=135 [oC]
Przykładowe obliczenia:
T [oC]
R [ Ω ]
TA [oC]
TA [oC]
0
100,00
0
0
5
101,95
5,0918761
0,0918761
10
103,90
10,1837522
0,1837522
15
105,85
15,2756282
0,2756282
20
107,79
20,3413921
0,3413921
25
109,73
25,4071560
0,4071560
30
111,67
30,4729199
0,4729199
35
113,61
35,5386838
0,5386838
40
115,54
40,5783355
0,5783355
45
117,47
