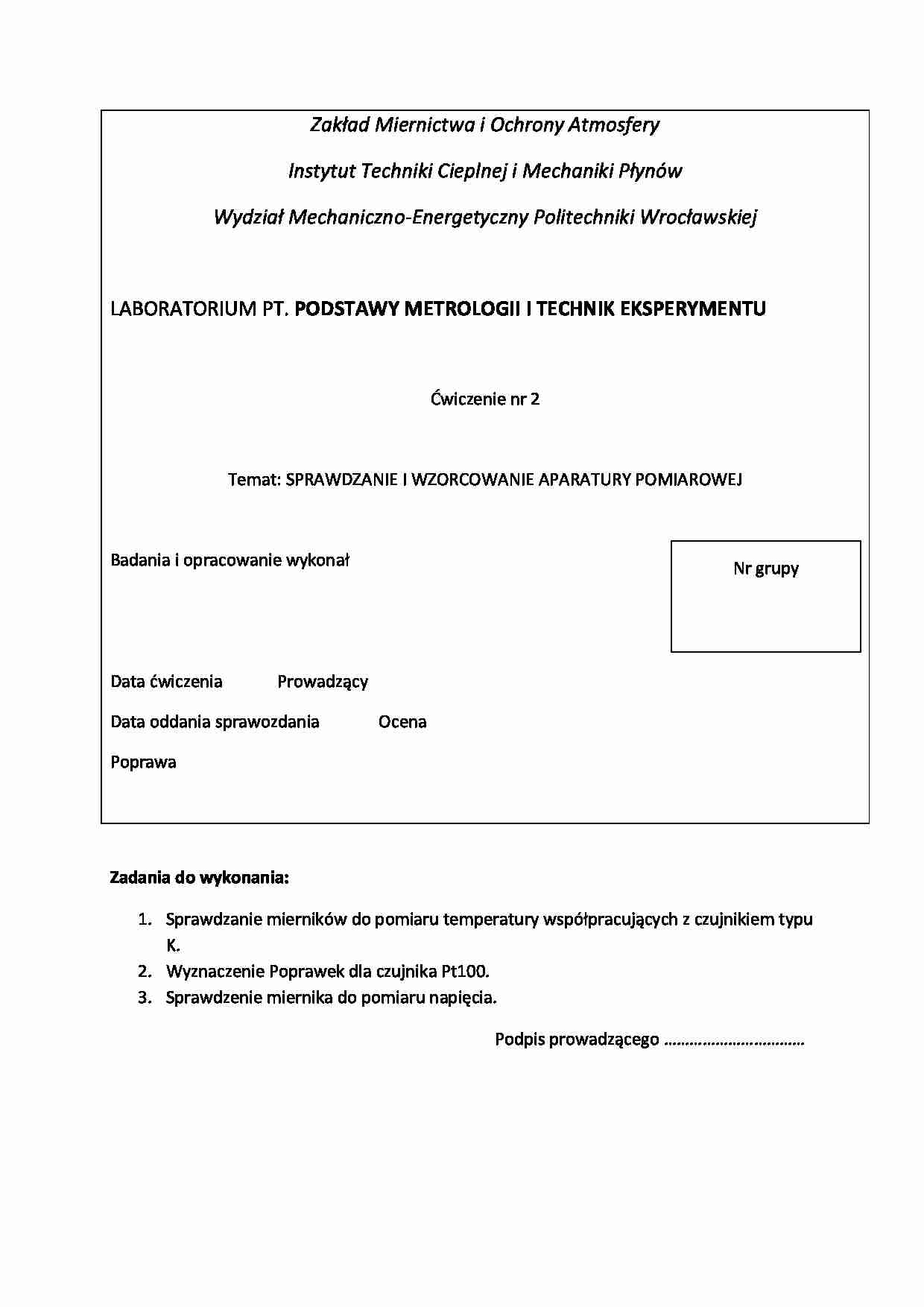

Zakład Miernictwa i Ochrony Atmosfery
Instytut Techniki Cieplnej i Mechaniki Płynów
Wydział Mechaniczno-Energetyczny Politechniki Wrocławskiej
LABORATORIUM PT. PODSTAWY METROLOGII I TECHNIK EKSPERYMENTU
Ćwiczenie nr 2
Temat: SPRAWDZANIE I WZORCOWANIE APARATURY POMIAROWEJ
Badania i opracowanie wykonał
Data ćwiczenia Prowadzący Data oddania sprawozdania Ocena
Poprawa
Zadania do wykonania:
Sprawdzanie mierników do pomiaru temperatury współpracujących z czujnikiem typu K.
Wyznaczenie Poprawek dla czujnika Pt100.
Sprawdzenie miernika do pomiaru napięcia.
Podpis prowadzącego ……………………………
Cel ćwiczenia
Zapoznanie się z metodami wzorcowania mierników
Sprawdzenie miernika do pomiaru napięć termoelektrycznych
sprawdzenie i wyznaczenie poprawek mierników do pomiarów temperatur dla
termoelementu typu K
sprawdzenie i wyznaczenie poprawek termometrów oporowych Pt100 klasy 2
Opis przebiegu eksperymentu
Badanie dwóch mierników A(1) i B(2) mierzących napięcie termoelektryczne. Rys. 2.1. Schemat stanowiska pomiarowego do mierzenia napięć termoelektrycznych Rezystancja puszki przełączeniowej: Rl=10Ω
Sprawdzanie miernika do pomiaru napięcia
Rys. 2.2. Schemat miernika do pomiaru napięcia Wyznaczenie poprawek dla czujnika Pt100
Rys. 2.3. Czujnik Pt100 podłączony do piecyka Fluke'a Pomiarów dokonano przy warunkach otoczenia:
- Temperatura Otoczenia: To=15,5oC
- Ciśnienie otoczenia: Pb=997hPa
- Wilgotność Powietrza φ=36%
Wyniki pomiarów
Tab 3.1. Sprawdzenie miernika nr 1(A) do pomiaru napięcia termoelektrycznego Tab 3.2. Sprawdzenie miernika nr2(B) do pomiaru napięcia termoelektrycznego dla 2000C Tab. 3.3. Sprawdzenie miernika nr2(B) do pomiaru napięcia termoelektrycznego dla 400oC Nr grupy
Lp.
tr tm Δst
Pt
oC oC oC
1.
100
80
-20
20
2.
200
200
0
0
3.
300
300
0
