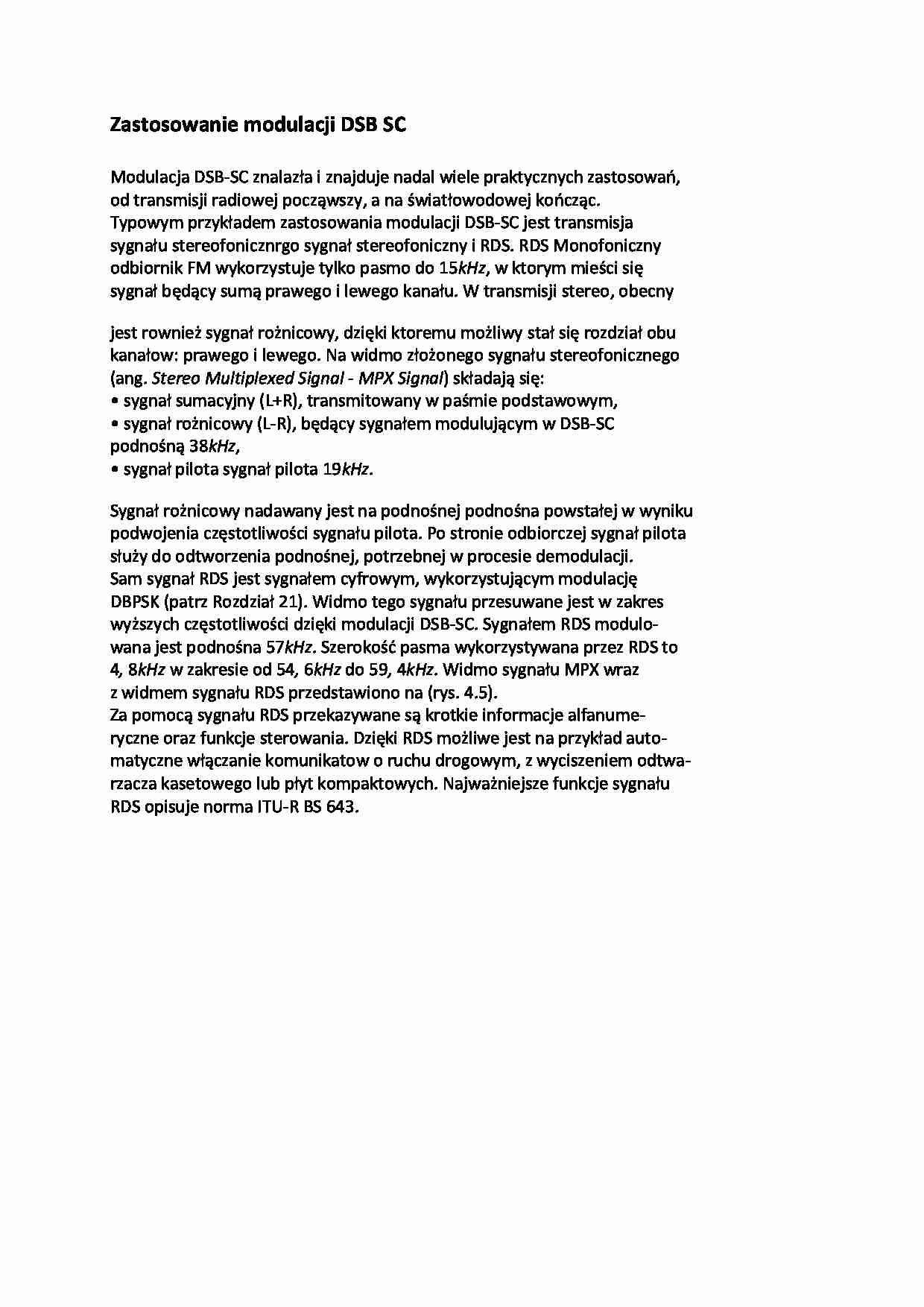

Zastosowanie modulacji DSB SC Modulacja DSB-SC znalazła i znajduje nadal wiele praktycznych zastosowań,
od transmisji radiowej począwszy, a na światłowodowej kończąc.
Typowym przykładem zastosowania modulacji DSB-SC jest transmisja
sygnału stereofonicznrgo sygnał stereofoniczny i RDS. RDS Monofoniczny
odbiornik FM wykorzystuje tylko pasmo do 15 kHz , w ktorym mieści się
sygnał będący sumą prawego i lewego kanału. W transmisji stereo, obecny
jest rownież sygnał rożnicowy, dzięki ktoremu możliwy stał się rozdział obu
kanałow: prawego i lewego. Na widmo złożonego sygnału stereofonicznego
(ang. Stereo Multiplexed Signal - MPX Signal ) składają się:
• sygnał sumacyjny (L+R), transmitowany w paśmie podstawowym,
• sygnał rożnicowy (L-R), będący sygnałem modulującym w DSB-SC
podnośną 38 kHz ,
• sygnał pilota sygnał pilota 19 kHz .
Sygnał rożnicowy nadawany jest na podnośnej podnośna powstałej w wyniku
podwojenia częstotliwości sygnału pilota. Po stronie odbiorczej sygnał pilota
służy do odtworzenia podnośnej, potrzebnej w procesie demodulacji.
Sam sygnał RDS jest sygnałem cyfrowym, wykorzystującym modulację
DBPSK (patrz Rozdział 21). Widmo tego sygnału przesuwane jest w zakres
wyższych częstotliwości dzięki modulacji DSB-SC. Sygnałem RDS modulo-
wana jest podnośna 57 kHz . Szerokość pasma wykorzystywana przez RDS to
4 , 8 kHz w zakresie od 54 , 6 kHz do 59 , 4 kHz . Widmo sygnału MPX wraz
z widmem sygnału RDS przedstawiono na (rys. 4.5).
Za pomocą sygnału RDS przekazywane są krotkie informacje alfanume-
ryczne oraz funkcje sterowania. Dzięki RDS możliwe jest na przykład auto-
matyczne włączanie komunikatow o ruchu drogowym, z wyciszeniem odtwa-
rzacza kasetowego lub płyt kompaktowych. Najważniejsze funkcje sygnału
RDS opisuje norma ITU-R BS 643.
