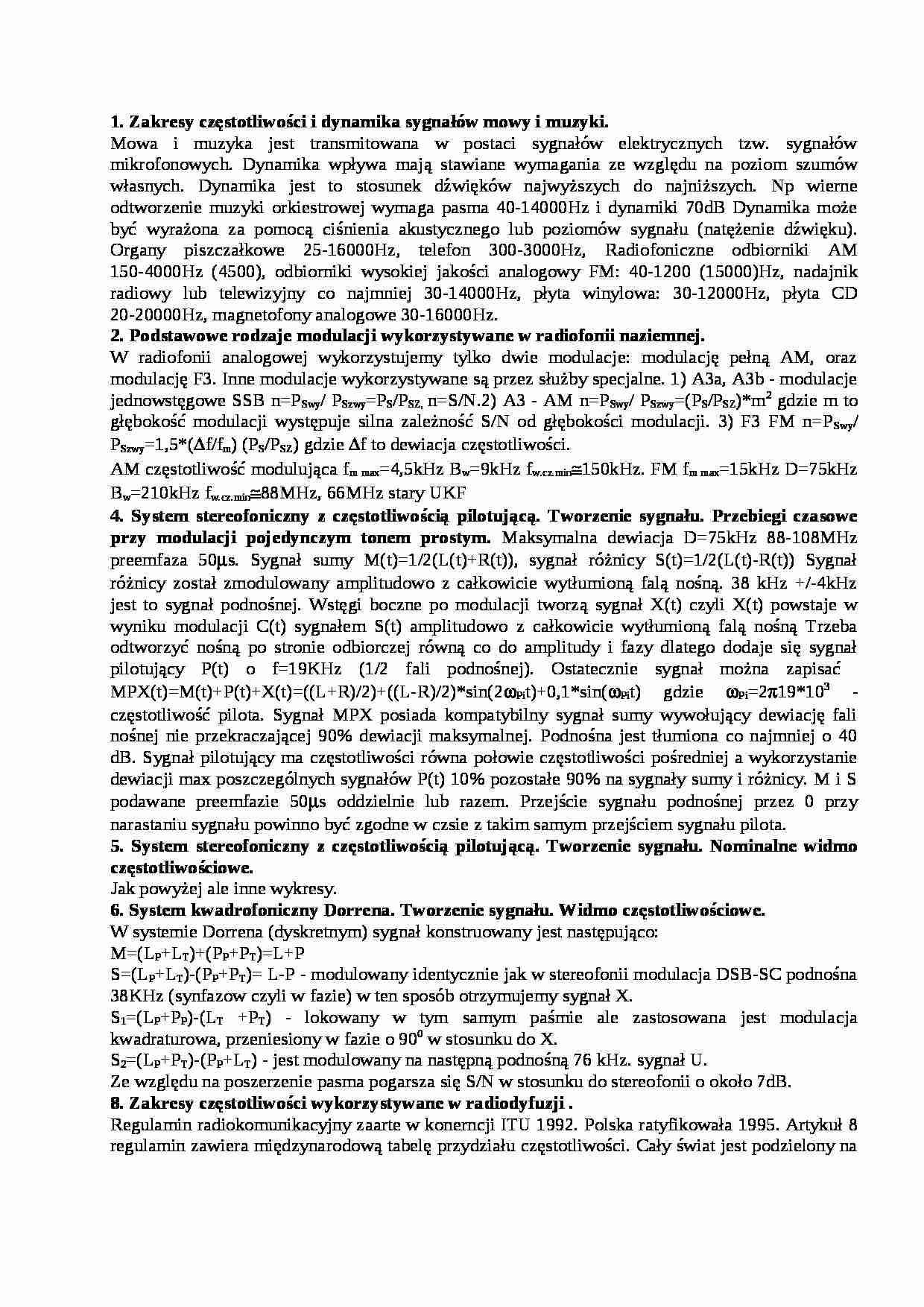

Sygnały i zakresy wykorzystywane w radiofonii - wykład - strona 1 Sygnały i zakresy wykorzystywane w radiofonii - wykład - strona 2 Sygnały i zakresy wykorzystywane w radiofonii - wykład - strona 3

Fragment notatki:

1. Zakresy częstotliwości i dynamika sygnałów mowy i muzyki.
Mowa i muzyka jest transmitowana w postaci sygnałów elektrycznych tzw. sygnałów mikrofonowych. Dynamika wpływa mają stawiane wymagania ze względu na poziom szumów własnych. Dynamika jest to stosunek dźwięków najwyższych do najniższych. Np wierne odtworzenie muzyki orkiestrowej wymaga pasma 40-14000Hz i dynamiki 70dB Dynamika może być wyrażona za pomocą ciśnienia akustycznego lub poziomów sygnału (natężenie dźwięku). Organy piszczałkowe 25-16000Hz, telefon 300-3000Hz, Radiofoniczne odbiorniki AM 150-4000Hz (4500), odbiorniki wysokiej jakości analogowy FM: 40-1200 (15000)Hz, nadajnik radiowy lub telewizyjny co najmniej 30-14000Hz, płyta winylowa: 30-12000Hz, płyta CD 20-20000Hz, magnetofony analogowe 30-16000Hz. 2. Podstawowe rodzaje modulacji wykorzystywane w radiofonii naziemnej.
W radiofonii analogowej wykorzystujemy tylko dwie modulacje: modulację pełną AM, oraz modulację F3. Inne modulacje wykorzystywane są przez służby specjalne. 1) A3a, A3b - modulacje jednowstęgowe SSB n=PSwy/ PSzwy=PS/PSZ, n=S/N.2) A3 - AM n=PSwy/ PSzwy=(PS/PSZ)*m2 gdzie m to głębokość modulacji występuje silna zależność S/N od głębokości modulacji. 3) F3 FM n=PSwy/ PSzwy=1,5*(Δf/fm) (PS/PSZ) gdzie Δf to dewiacja częstotliwości. AM częstotliwość modulująca fm max=4,5kHz Bw=9kHz fw.cz.min≅150kHz. FM fm max=15kHz D=75kHz Bw=210kHz fw.cz.min≅88MHz, 66MHz stary UKF
4. System stereofoniczny z częstotliwością pilotującą. Tworzenie sygnału. Przebiegi czasowe przy modulacji pojedynczym tonem prostym. Maksymalna dewiacja D=75kHz 88-108MHz preemfaza 50μs. Sygnał sumy M(t)=1/2(L(t)+R(t)), sygnał różnicy S(t)=1/2(L(t)-R(t)) Sygnał różnicy został zmodulowany amplitudowo z całkowicie wytłumioną falą nośną. 38 kHz +/-4kHz jest to sygnał podnośnej. Wstęgi boczne po modulacji tworzą sygnał X(t) czyli X(t) powstaje w wyniku modulacji C(t) sygnałem S(t) amplitudowo z całkowicie wytłumioną falą nośną Trzeba odtworzyć nośną po stronie odbiorczej równą co do amplitudy i fazy dlatego dodaje się sygnał pilotujący P(t) o f=19KHz (1/2 fali podnośnej). Ostatecznie sygnał można zapisać MPX(t)=M(t)+P(t)+X(t)=((L+R)/2)+((L-R)/2)*sin(2ωPit)+0,1*sin(ωPit) gdzie ωPi=2π19*103 - częstotliwość pilota. Sygnał MPX posiada kompatybilny sygnał sumy wywołujący dewiację fali nośnej nie przekraczającej 90% dewiacji maksymalnej. Podnośna jest tłumiona co najmniej o 40 dB. Sygnał pilotujący ma częstotliwości równa połowie częstotliwości pośredniej a wykorzystanie dewiacji max poszczególnych sygnałów P(t) 10% pozostałe 90% na sygnały sumy i różnicy. M i S podawane preemfazie 50μs oddzielnie lub razem. Przejście sygnału podnośnej przez 0 przy narastaniu sygnału powinno być zgodne w czsie z takim samym przejściem sygnału pilota.

(…)

… z długoterminowymi prognozami jonosferycznymi na efektywne wykorzystanie fal krótkich. W zakresie fal długich i średnich i krótkich wykorzystujemy modulację amplitudy.
12. Charakterystyka wykorzystania zakresu fal ultrakrótkich.
Zasięg horyzontowy wykorzystuje się falę przestrzenną. Propagacja poddaje się prawą optyki. Sporadycznie może pojawić się fala jonosferyczna (występuje wtedy propagacja poza horyzontową…
…-283,5kHz radiofonia+radionawigacja lotnicza.
- FŚ (ciągły średniofalowy) 526,5-1606kHz tylko dla radiofonii
- FK (fale krótkie) pasma: 3950-4000kHz radiokomunikacja stała, 5900-6200 (5950-6200wyłącznie przez radiodyfuzję (radio i telewizja)), 7100-7350 (7100-7300), 9400-9900 wraz z radiokomunikacją stałą, 11600-12100 wraz z radiokomunikacją stałą. 13360-14000 (13600-13800), 15100-15600, 17480-17900, 18900…
