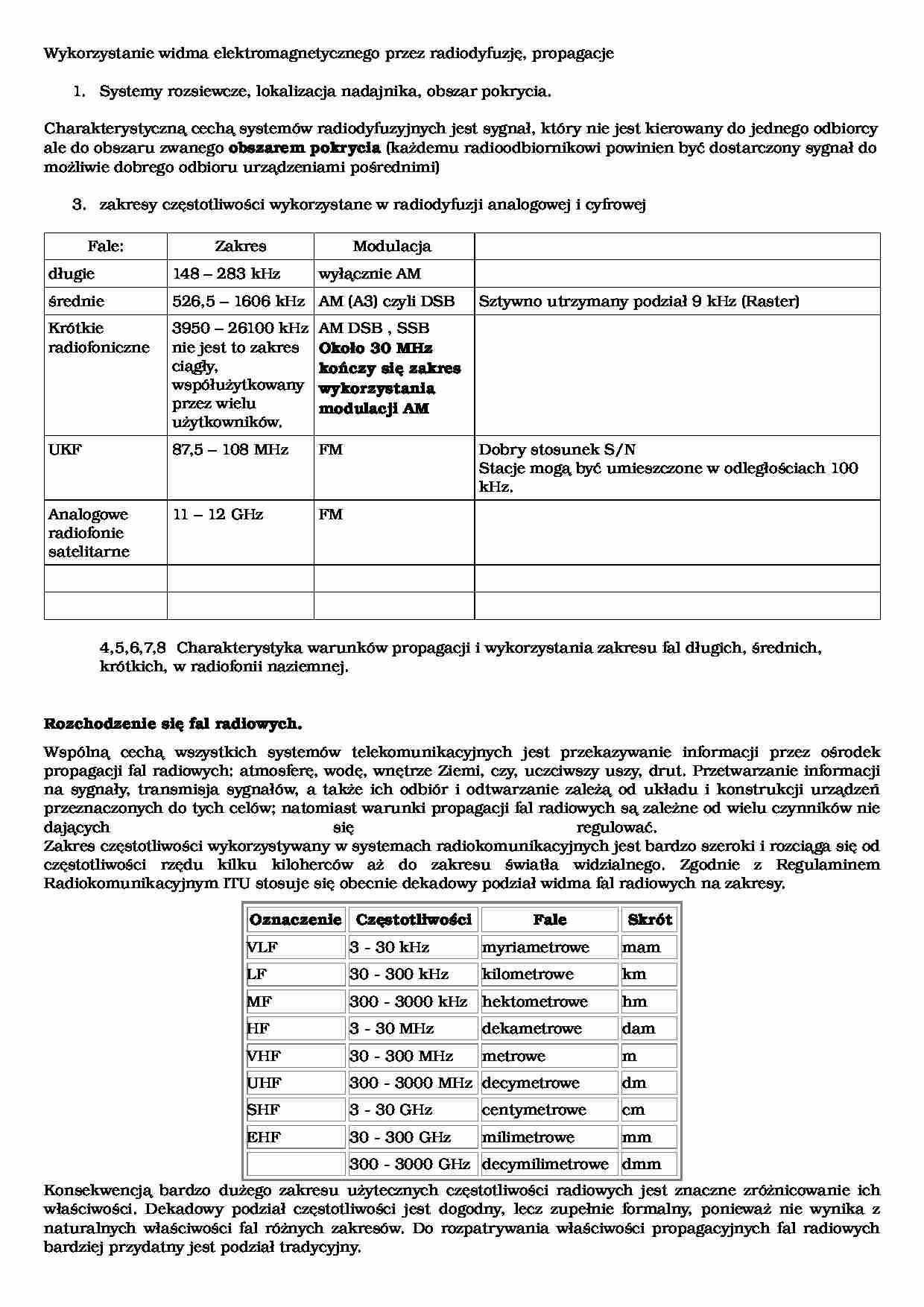

Wykorzystanie widma elektromagnetycznego przez radiodyfuzję, propagacje 1. Systemy rozsiewcze, lokalizacja nadajnika, obszar pokrycia. Charakterystyczną cechą systemów radiodyfuzyjnych jest sygnał, który nie jest kierowany do jednego odbiorcy ale do obszaru zwanego obszarem pokrycia (każdemu radioodbiornikowi powinien być dostarczony sygnał do możliwie dobrego odbioru urządzeniami pośrednimi) 3. zakresy częstotliwości wykorzystane w radiodyfuzji analogowej i cyfrowej Fale: Zakres Modulacja długie 148 – 283 kHz wyłącznie AM średnie 526,5 – 1606 kHz AM (A3) czyli DSB Sztywno utrzymany podział 9 kHz (Raster) Krótkie radiofoniczne 3950 – 26100 kHz nie jest to zakres ciągły, współużytkowany przez wielu użytkowników. AM DSB , SSB Około 30 MHz kończy się zakres wykorzystania modulacji AM UKF 87,5 – 108 MHz FM Dobry stosunek S/N Stacje mogą być umieszczone w odległościach 100 kHz. Analogowe radiofonie satelitarne 11 – 12 GHz FM 4,5,6,7,8 Charakterystyka warunków propagacji i wykorzystania zakresu fal długich, średnich, krótkich, w radiofonii naziemnej. Rozchodzenie się fal radiowych. Wspólną cechą wszystkich systemów telekomunikacyjnych jest przekazywanie informacji przez ośrodek propagacji fal radiowych: atmosferę, wodę, wnętrze Ziemi, czy, uczciwszy uszy, drut. Przetwarzanie informacji na sygnały, transmisja sygnałów, a także ich odbiór i odtwarzanie zależą od układu i konstrukcji urządzeń przeznaczonych do tych celów; natomiast warunki propagacji fal radiowych są zależne od wielu czynników nie dających się regulować. Zakres częstotliwości wykorzystywany w systemach radiokomunikacyjnych jest bardzo szeroki i rozciąga się od częstotliwości rzędu kilku kiloherców aż do zakresu światła widzialnego. Zgodnie z Regulaminem Radiokomunikacyjnym ITU stosuje się obecnie dekadowy podział widma fal radiowych na zakresy. Oznaczenie Częstotliwości Fale Skrót VLF 3 30 kHz myriametrowe mam LF 30 300 kHz kilometrowe km MF 300 3000 kHz hektometrowe hm HF 3 30 MHz dekametrowe dam VHF 30 300 MHz metrowe m UHF 300 3000 MHz decymetrowe dm SHF 3 30 GHz centymetrowe cm EHF 30 300 GHz milimetrowe mm 300 3000 GHz decymilimetrowe dmm Konsekwencją bardzo dużego zakresu użytecznych częstotliwości radiowych jest znaczne zróżnicowanie ich właściwości. Dekadowy podział częstotliwości jest dogodny, lecz zupełnie formalny, ponieważ nie wynika z
(…)
…
Fale ultrakrótkie
10 m 1 m
30 300 MHz
Mikrofale
poniżej 1 m
powyżej 300 MHz
Atmosfera.
Atmosfera jest podstawowym ośrodkiem w którym uprawia się radiokomunikację. Jej budowa i zjawiska w
niej zachodzące mają zasadniczy wpływ na rozchodzenie się fal radiowych. Tylko w niektórych przypadkach
mamy do czynienia z propagacją fal w przestrzeni swobodnej (okołoziemskiej). W wielkim uproszczeniu w
atmosferze można wyróżnić dwie istotne dla radiokomunikacji warstwy: troposferę i jonosferę, przedzielone
dość obojętną stratosferą.
Troposfera rozciąga się od powierzchni Ziemi do wysokości od około 10 km nad biegunami do 18 km nad
równikiem. Charakteryzuje się ona stałym składem powietrza i spadkiem temperatury z wysokością.
Propagacja fal w troposferze…
…, czyli
refrakcja nadkrytyczna, przy której promień zakrzywienia toru fali jest mniejszy od promienia Ziemi. Fala
wraca wtedy na powierzchnię Ziemi.
Jonosfera jest znacznie bardziej skomplikowanym mechanizmem. Jest ona mocno zjonizowaną przez
promieniowanie słoneczne częścią atmosfery, znajdującą się powyżej 60 km nad powierzchnią Ziemi. Oprócz
Słońca czynnikami jonizującymi…
… i Księżyca, powodują dodatkowo rozproszenie fal. Do tego częstym zjawiskiem są odbicia fal od
zjonizowanych śladów przejścia meteorów (czasem sięgających w dół do stratosfery).
Przejście fal elektromagnetycznych przez jonosferę jest uzależnione od długości fal i kątaich padania na
powierzchnię jonosfery. Pasma w których jest możliwa…
… w troposferze nie jest do końca wyjaśniony.
Rozpraszaniu fal ultrakrótkich towarzyszą fluktuacje wynikające ze zmian stopnia refrakcji i zmienności
zjawisk meteorologicznych. Tłumienie jest spowodowane głównie obecnością wody pod postacią opadów
(deszczu, śniegu, gradu, mgły, itd) i pary wodnej. Intensywność tłumienia zależy…
