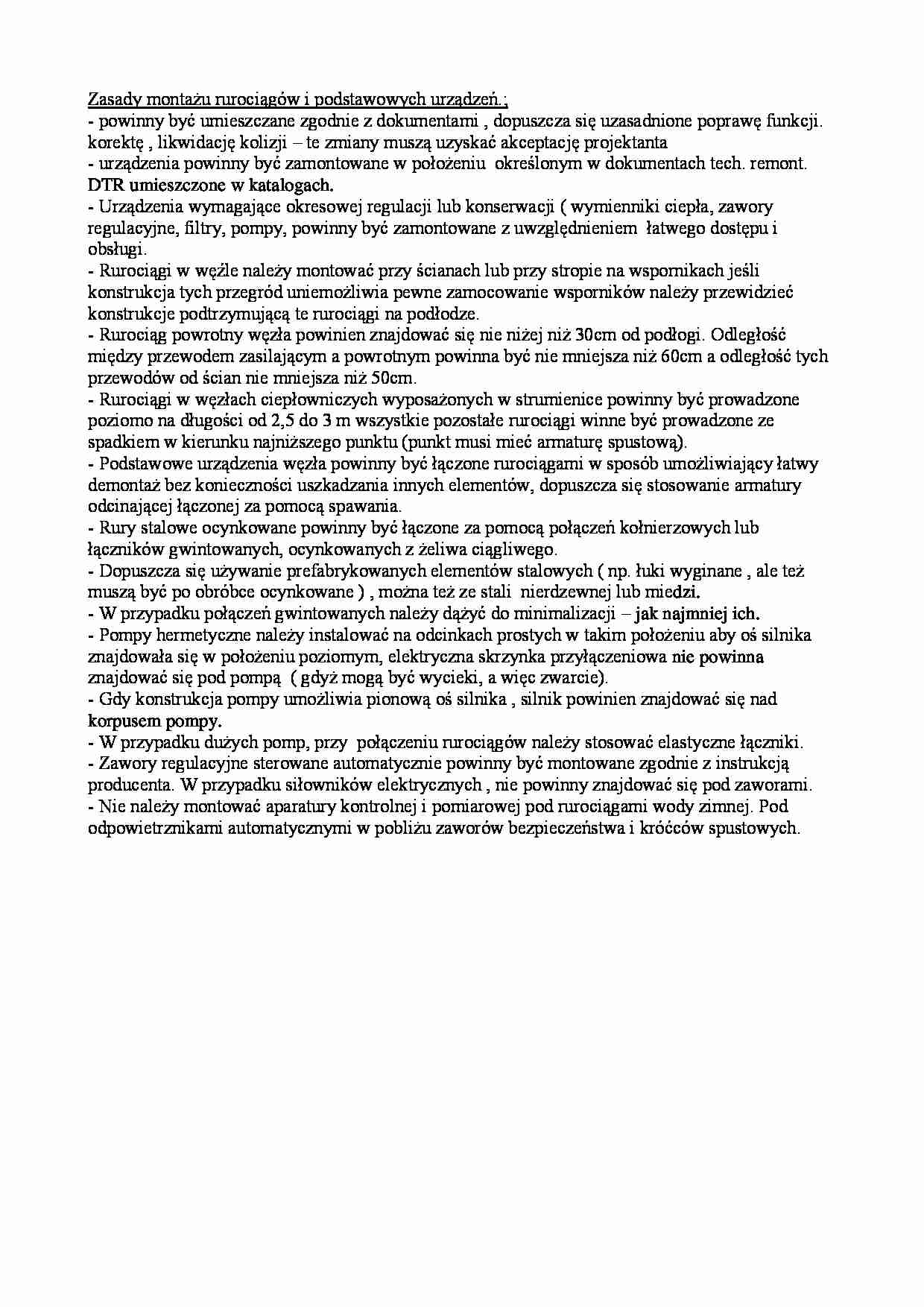

Zasady montażu rurociągów i podstawowych urządzeń - wykład - strona 1

Fragment notatki:

Zasady montażu rurociągów i podstawowych urządzeń.;
- powinny być umieszczane zgodnie z dokumentami , dopuszcza się uzasadnione poprawę funkcji. korektę , likwidację kolizji - te zmiany muszą uzyskać akceptację projektanta
- urządzenia powinny być zamontowane w położeniu określonym w dokumentach tech. remont. DTR umieszczone w katalogach.
- Urządzenia wymagające okresowej regulacji lub konserwacji ( wymienniki ciepła, zawory regulacyjne, filtry, pompy, powinny być zamontowane z uwzględnieniem łatwego dostępu i obsługi.
- Rurociągi w węźle należy montować przy ścianach lub przy stropie na wspornikach jeśli konstrukcja tych przegród uniemożliwia pewne zamocowanie wsporników należy przewidzieć konstrukcje podtrzymującą te rurociągi na podłodze.
- Rurociąg powrotny węzła powinien znajdować się nie niżej niż 30cm od podłogi. Odległość między przewodem zasilającym a powrotnym powinna być nie mniejsza niż 60cm a odległość tych przewodów od ścian nie mniejsza niż 50cm.
- Rurociągi w węzłach ciepłowniczych wyposażonych w strumienice powinny być prowadzone poziomo na długości od 2,5 do 3 m wszystkie pozostałe rurociągi winne być prowadzone ze spadkiem w kierunku najniższego punktu (punkt musi mieć armaturę spustową).
- Podstawowe urządzenia węzła powinny być łączone rurociągami w sposób umożliwiający łatwy demontaż bez konieczności uszkadzania innych elementów, dopuszcza się stosowanie armatury odcinającej łączonej za pomocą spawania.
- Rury stalowe ocynkowane powinny być łączone za pomocą połączeń kołnierzowych lub łączników gwintowanych, ocynkowanych z żeliwa ciągliwego.
- Dopuszcza się używanie prefabrykowanych elementów stalowych ( np. łuki wyginane , ale też muszą być po obróbce ocynkowane ) , można też ze stali nierdzewnej lub miedzi.
- W przypadku połączeń gwintowanych należy dążyć do minimalizacji - jak najmniej ich.
- Pompy hermetyczne należy instalować na odcinkach prostych w takim położeniu aby oś silnika znajdowała się w położeniu poziomym, elektryczna skrzynka przyłączeniowa nie powinna znajdować się pod pompą ( gdyż mogą być wycieki, a więc zwarcie).
- Gdy konstrukcja pompy umożliwia pionową oś silnika , silnik powinien znajdować się nad korpusem pompy.
- W przypadku dużych pomp, przy połączeniu rurociągów należy stosować elastyczne łączniki.
- Zawory regulacyjne sterowane automatycznie powinny być montowane zgodnie z instrukcją producenta. W przypadku siłowników elektrycznych , nie powinny znajdować się pod zaworami.
- Nie należy montować aparatury kontrolnej i pomiarowej pod rurociągami wody zimnej. Pod odpowietrznikami automatycznymi w pobliżu zaworów bezpieczeństwa i króćców spustowych. ... zobacz całą notatkę
