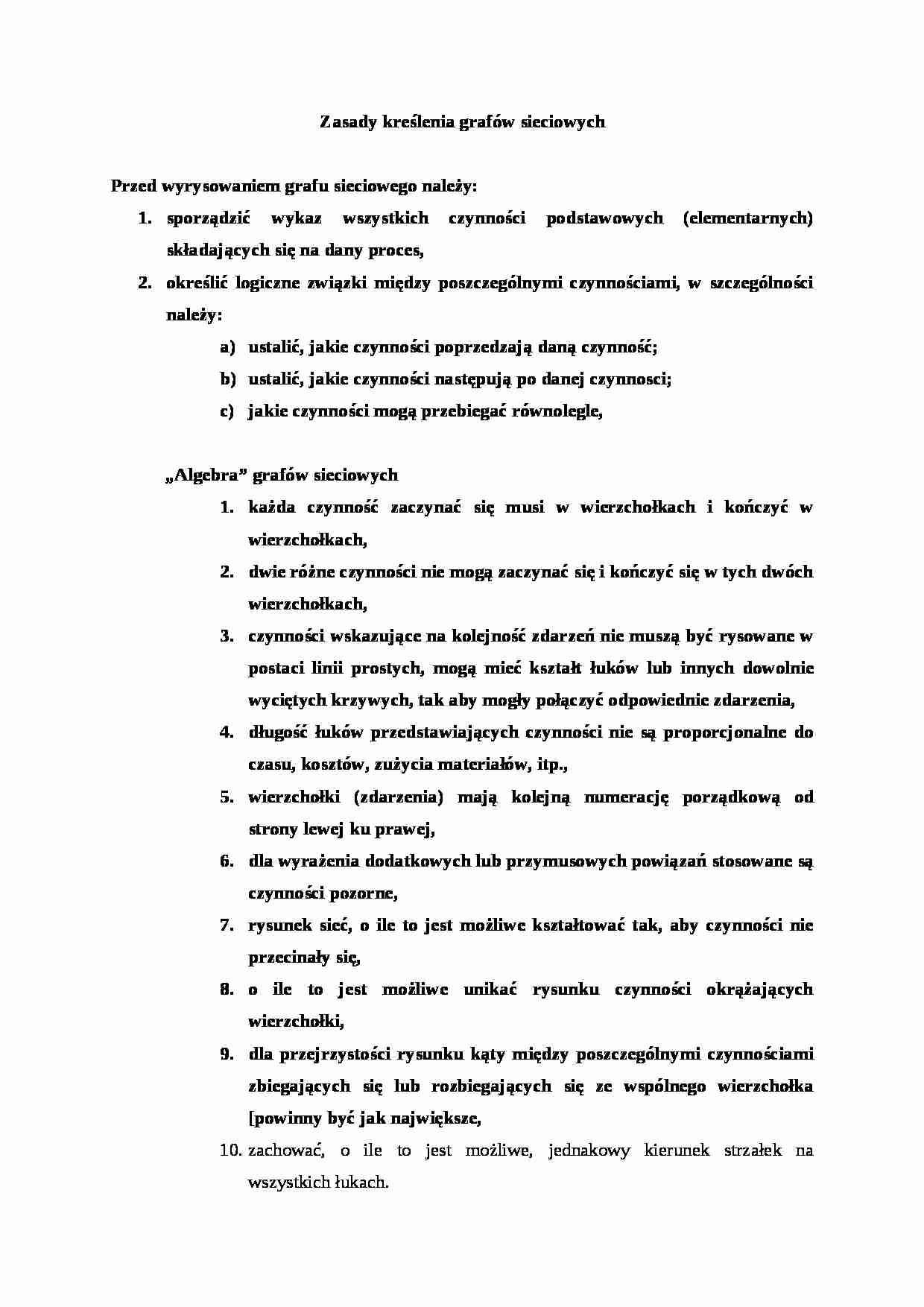

Zasady kreślenia grafów sieciowych - wykład - strona 1

Fragment notatki:

Zasady kreślenia grafów sieciowych
Przed wyrysowaniem grafu sieciowego należy:
sporządzić wykaz wszystkich czynności podstawowych (elementarnych) składających się na dany proces,
określić logiczne związki między poszczególnymi czynnościami, w szczególności należy:
ustalić, jakie czynności poprzedzają daną czynność;
ustalić, jakie czynności następują po danej czynnosci;
jakie czynności mogą przebiegać równolegle,
„Algebra” grafów sieciowych
każda czynność zaczynać się musi w wierzchołkach i kończyć w wierzchołkach,
dwie różne czynności nie mogą zaczynać się i kończyć się w tych dwóch wierzchołkach,
czynności wskazujące na kolejność zdarzeń nie muszą być rysowane w postaci linii prostych, mogą mieć kształt łuków lub innych dowolnie wyciętych krzywych, tak aby mogły połączyć odpowiednie zdarzenia,
długość łuków przedstawiających czynności nie są proporcjonalne do czasu, kosztów, zużycia materiałów, itp.,
wierzchołki (zdarzenia) mają kolejną numerację porządkową od strony lewej ku prawej,
dla wyrażenia dodatkowych lub przymusowych powiązań stosowane są czynności pozorne,
rysunek sieć, o ile to jest możliwe kształtować tak, aby czynności nie przecinały się,
o ile to jest możliwe unikać rysunku czynności okrążających wierzchołki,
dla przejrzystości rysunku kąty między poszczególnymi czynnościami zbiegających się lub rozbiegających się ze wspólnego wierzchołka [powinny być jak największe,
zachować, o ile to jest możliwe, jednakowy kierunek strzałek na wszystkich łukach.
... zobacz całą notatkę
