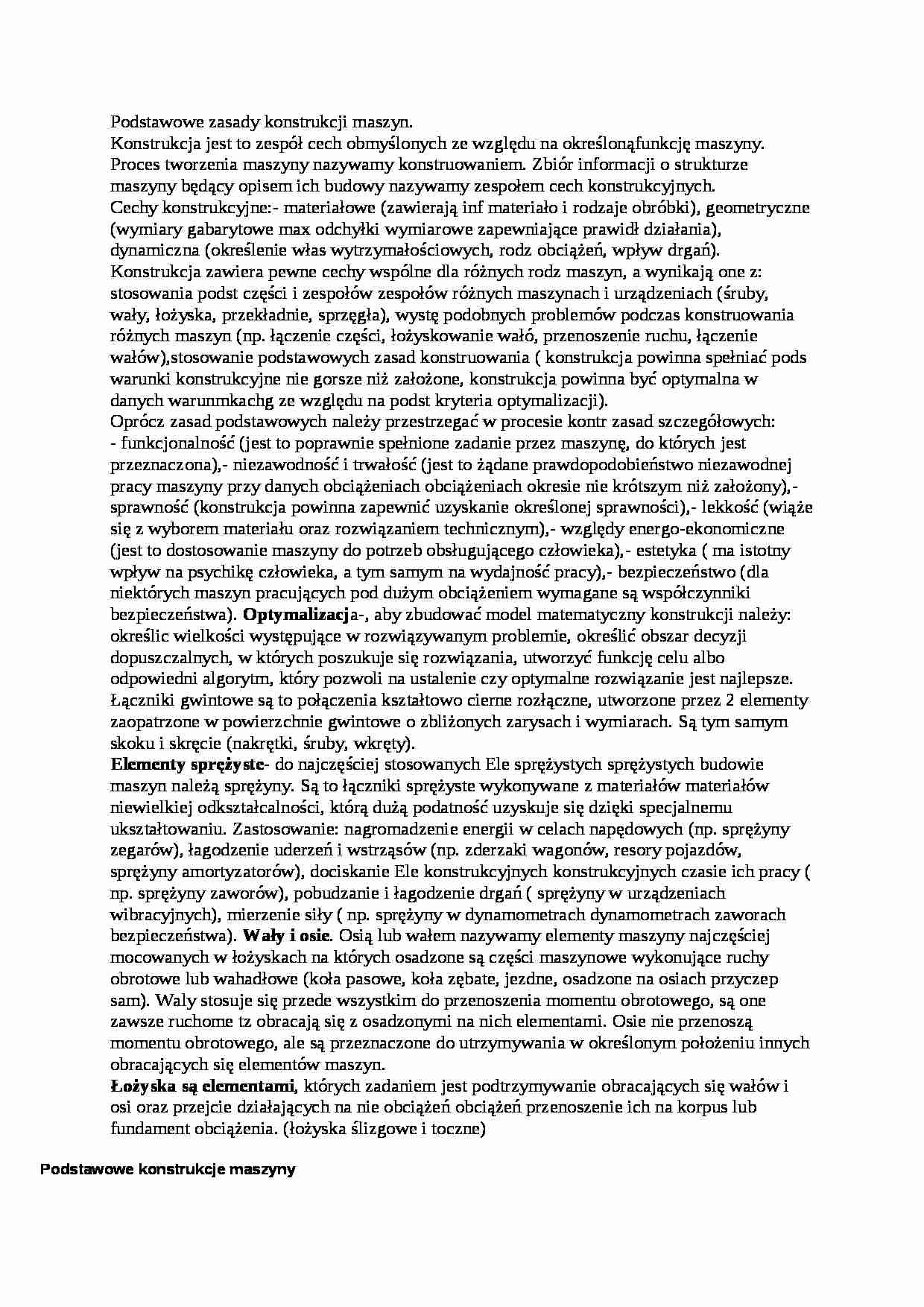

Podstawowe zasady konstrukcji maszyn.
Konstrukcja jest to zespół cech obmyślonych ze względu na określonąfunkcję maszyny.
Proces tworzenia maszyny nazywamy konstruowaniem. Zbiór informacji o strukturze maszyny będący opisem ich budowy nazywamy zespołem cech konstrukcyjnych.
Cechy konstrukcyjne:- materiałowe (zawierają inf materiało i rodzaje obróbki), geometryczne (wymiary gabarytowe max odchyłki wymiarowe zapewniające prawidł działania), dynamiczna (określenie włas wytrzymałościowych, rodz obciążeń, wpływ drgań).
Konstrukcja zawiera pewne cechy wspólne dla różnych rodz maszyn, a wynikają one z: stosowania podst części i zespołów zespołów różnych maszynach i urządzeniach (śruby, wały, łożyska, przekładnie, sprzęgła), wystę podobnych problemów podczas konstruowania różnych maszyn (np. łączenie części, łożyskowanie wałó, przenoszenie ruchu, łączenie wałów),stosowanie podstawowych zasad konstruowania ( konstrukcja powinna spełniać pods warunki konstrukcyjne nie gorsze niż założone, konstrukcja powinna być optymalna w danych warunmkachg ze względu na podst kryteria optymalizacji).
Oprócz zasad podstawowych należy przestrzegać w procesie kontr zasad szczegółowych:
- funkcjonalność (jest to poprawnie spełnione zadanie przez maszynę, do których jest przeznaczona),- niezawodność i trwałość (jest to żądane prawdopodobieństwo niezawodnej pracy maszyny przy danych obciążeniach obciążeniach okresie nie krótszym niż założony),- sprawność (konstrukcja powinna zapewnić uzyskanie określonej sprawności),- lekkość (wiąże się z wyborem materiału oraz rozwiązaniem technicznym),- względy energo-ekonomiczne (jest to dostosowanie maszyny do potrzeb obsługującego człowieka),- estetyka ( ma istotny wpływ na psychikę człowieka, a tym samym na wydajność pracy),- bezpieczeństwo (dla niektórych maszyn pracujących pod dużym obciążeniem wymagane są współczynniki bezpieczeństwa). Optymalizacja-, aby zbudować model matematyczny konstrukcji należy: określic wielkości występujące w rozwiązywanym problemie, określić obszar decyzji dopuszczalnych, w których poszukuje się rozwiązania, utworzyć funkcję celu albo odpowiedni algorytm, który pozwoli na ustalenie czy optymalne rozwiązanie jest najlepsze.
Łączniki gwintowe są to połączenia kształtowo cierne rozłączne, utworzone przez 2 elementy zaopatrzone w powierzchnie gwintowe o zbliżonych zarysach i wymiarach. Są tym samym skoku i skręcie (nakrętki, śruby, wkręty).
Elementy sprężyste- do najczęściej stosowanych Ele sprężystych sprężystych budowie maszyn należą sprężyny. Są to łączniki sprężyste wykonywane z materiałów materiałów niewielkiej odkształcalności, którą dużą podatność uzyskuje się dzięki specjalnemu ukształtowaniu. Zastosowanie: nagromadzenie energii w celach napędowych (np. sprężyny zegarów), łagodzenie uderzeń i wstrząsów (np. zderzaki wagonów, resory pojazdów, sprężyny amortyzatorów), dociskanie Ele konstrukcyjnych konstrukcyjnych czasie ich pracy ( np. sprężyny zaworów), pobudzanie i łagodzenie drgań ( sprężyny w urządzeniach wibracyjnych), mierzenie siły ( np. sprężyny w dynamometrach dynamometrach zaworach bezpieczeństwa).
(…)
… obrotowe lub wahadłowe (koła pasowe, koła zębate, jezdne, osadzone na osiach przyczep sam). Waly stosuje się przede wszystkim do przenoszenia momentu obrotowego, są one zawsze ruchome tz obracają się z osadzonymi na nich elementami. Osie nie przenoszą momentu obrotowego, ale są przeznaczone do utrzymywania w określonym położeniu innych obracających się elementów maszyn.
Łożyska są elementami, których zadaniem jest podtrzymywanie obracających się wałów i osi oraz przejcie działających na nie obciążeń obciążeń przenoszenie ich na korpus lub fundament obciążenia. (łożyska ślizgowe i toczne)
Podstawowe konstrukcje maszyny
- konstrukcja - zespół cech określonych ze względu na określoną funkcje maszyny
- proces tworzenia maszyny to konstruowanie - zbiór informacji o strukturze maszyny będących spoisem…
… w czasie ich pracy (zawory)
^ pobudzanie i łagodzenie drgań (wibratory)
^ mierzenie siły (dynamometry)
Wały i osie
-osią lub wałem nazywamy element maszyny najczęściej mocowany w łożyskach, na których osadzone są części maszynowe wykonujace ruchy obrotowe lub wahadłowe (Kola pasowe zębate)
- wały stosuje się do przenoszenia momentu obrotowego są one zawsze ruchome obracają się z osadzonymi elementami…
