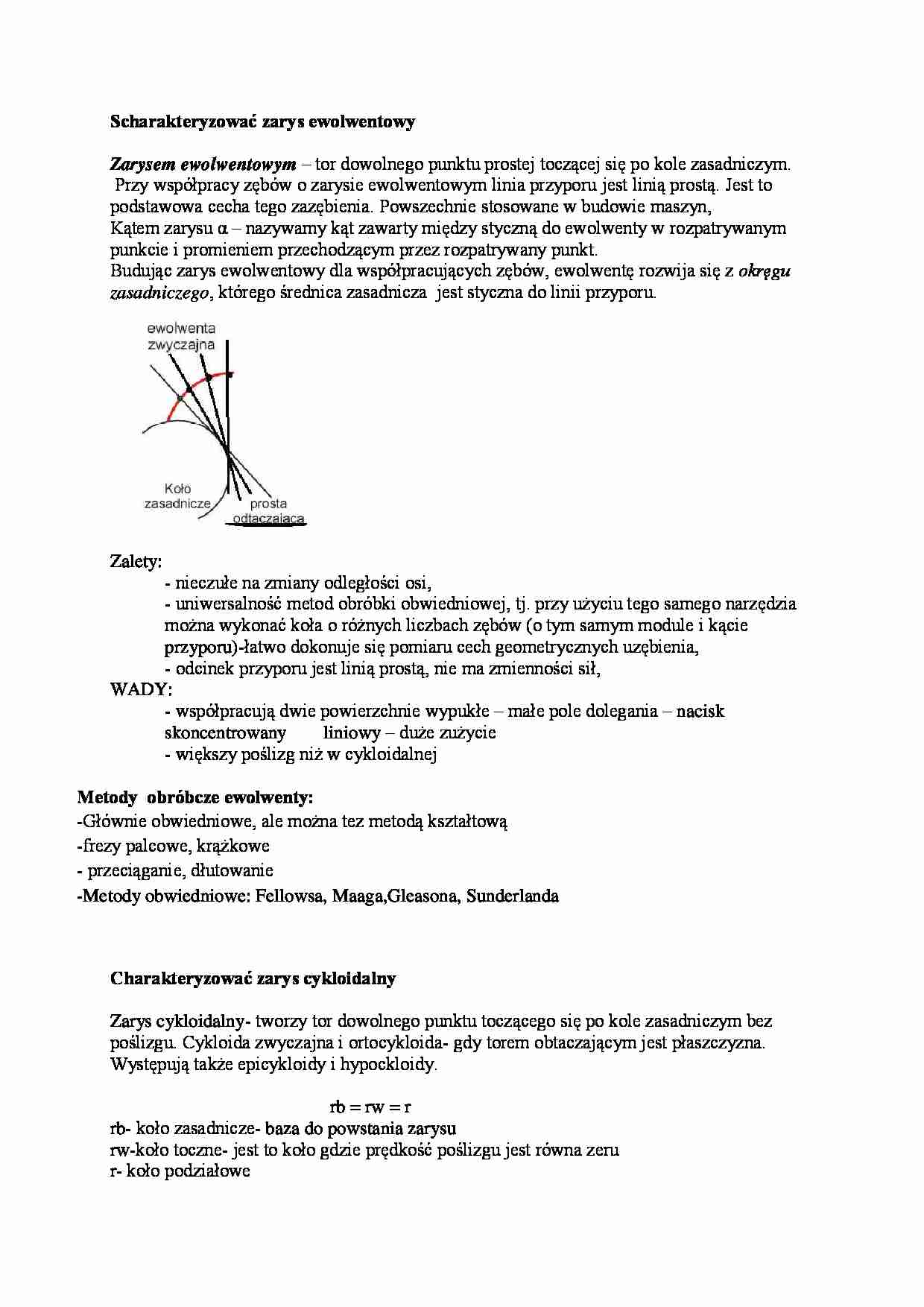

Scharakteryzować zarys ewolwentowy Zarysem ewolwentowym - tor dowolnego punktu prostej toczącej się po kole zasadniczym.
Przy współpracy zębów o zarysie ewolwentowym linia przyporu jest linią prostą. Jest to podstawowa cecha tego zazębienia. Powszechnie stosowane w budowie maszyn,
Kątem zarysu α - nazywamy kąt zawarty między styczną do ewolwenty w rozpatrywanym punkcie i promieniem przechodzącym przez rozpatrywany punkt.
Budując zarys ewolwentowy dla współpracujących zębów, ewolwentę rozwija się z okręgu zasadniczego, którego średnica zasadnicza jest styczna do linii przyporu. Zalety:
- nieczułe na zmiany odległości osi,
- uniwersalność metod obróbki obwiedniowej, tj. przy użyciu tego samego narzędzia można wykonać koła o różnych liczbach zębów (o tym samym module i kącie przyporu)-łatwo dokonuje się pomiaru cech geometrycznych uzębienia,
- odcinek przyporu jest linią prostą, nie ma zmienności sił,
WADY:
- współpracują dwie powierzchnie wypukłe - małe pole dolegania - nacisk skoncentrowany liniowy - duże zużycie
- większy poślizg niż w cykloidalnej
Metody obróbcze ewolwenty:
-Głównie obwiedniowe, ale można tez metodą kształtową
-frezy palcowe, krążkowe
- przeciąganie, dłutowanie
-Metody obwiedniowe: Fellowsa, Maaga,Gleasona, Sunderlanda
Charakteryzować zarys cykloidalny Zarys cykloidalny- tworzy tor dowolnego punktu toczącego się po kole zasadniczym bez poślizgu. Cykloida zwyczajna i ortocykloida- gdy torem obtaczającym jest płaszczyzna. Występują także epicykloidy i hypockloidy.
rb = rw = r
rb- koło zasadnicze- baza do powstania zarysu
rw-koło toczne- jest to koło gdzie prędkość poślizgu jest równa zeru
r- koło podziałowe
Stopa zęba jest hipocykloidą
Zalety:
- ścisła współpraca dwóch powierzchni, wklęsłej i wypukłej. Duże pole dolegania, małe naciski a co za tym idzie małe zużycie
- mniejsza wartość poślizgu międzyzębnego w stosunku do zarysu ewolwentowego
- większa sprawność w stosunku do ewolwentowego
- możliwość wykonania kół o małej liczbie zębów (nawet z=2 w tzw. przekładni palcowej Grissona).
Wady:
- odcinek przyporu jest linią krzywą co powoduje pulsację obciążeń w czasie pracy, siły zmieniają kierunek i wartość
- wrażliwe na zmianę odległości osi - z reguły wykonywane metodą obróbki kształtowej i w związku z tym trudność w uzyskaniu dużej dokładności wykonania
