Przekładnie zębate proste - wykład

Nasza ocena:

3
Pobrań: 112
Wyświetleń: 1155
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu

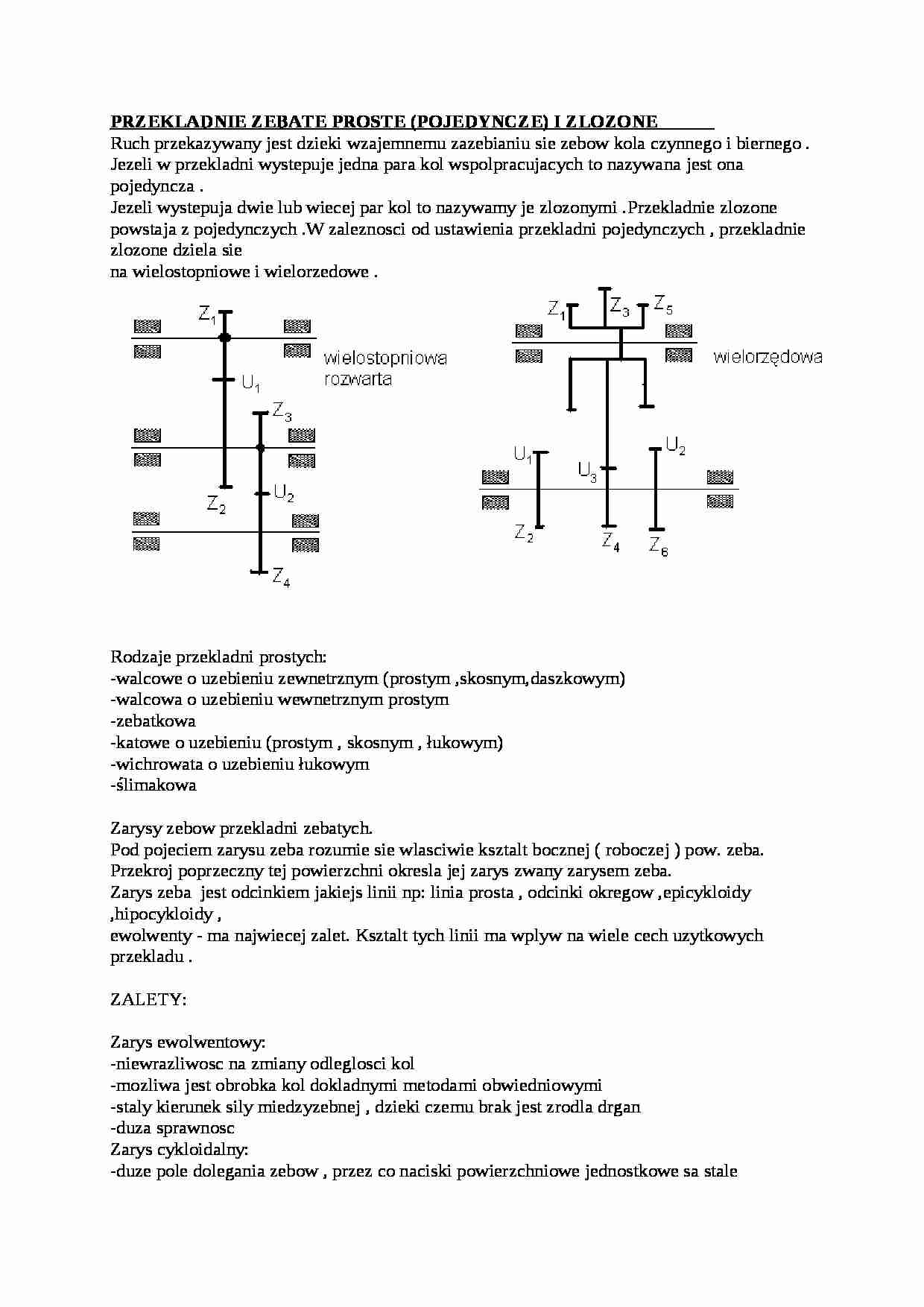

Przekładnie zębate proste - wykład - strona 1 Przekładnie zębate proste - wykład - strona 2

Fragment notatki:

PRZEKLADNIE ZEBATE PROSTE (POJEDYNCZE) I ZLOZONE Ruch przekazywany jest dzieki wzajemnemu zazebianiu sie zebow kola czynnego i biernego .
Jezeli w przekladni wystepuje jedna para kol wspolpracujacych to nazywana jest ona pojedyncza .
Jezeli wystepuja dwie lub wiecej par kol to nazywamy je zlozonymi .Przekladnie zlozone powstaja z pojedynczych .W zaleznosci od ustawienia przekladni pojedynczych , przekladnie zlozone dziela sie na wielostopniowe i wielorzedowe .
Rodzaje przekladni prostych:
-walcowe o uzebieniu zewnetrznym (prostym ,skosnym,daszkowym)
-walcowa o uzebieniu wewnetrznym prostym
-zebatkowa
-katowe o uzebieniu (prostym , skosnym , łukowym)
-wichrowata o uzebieniu łukowym
-ślimakowa
Zarysy zebow przekladni zebatych.
Pod pojeciem zarysu zeba rozumie sie wlasciwie ksztalt bocznej ( roboczej ) pow. zeba. Przekroj poprzeczny tej powierzchni okresla jej zarys zwany zarysem zeba.
Zarys zeba jest odcinkiem jakiejs linii np: linia prosta , odcinki okregow ,epicykloidy ,hipocykloidy ,
ewolwenty - ma najwiecej zalet. Ksztalt tych linii ma wplyw na wiele cech uzytkowych przekladu .
ZALETY: Zarys ewolwentowy:
-niewrazliwosc na zmiany odleglosci kol
-mozliwa jest obrobka kol dokladnymi metodami obwiedniowymi -staly kierunek sily miedzyzebnej , dzieki czemu brak jest zrodla drgan -duza sprawnosc Zarys cykloidalny:
-duze pole dolegania zebow , przez co naciski powierzchniowe jednostkowe sa stale
-male poslizgi i zwiazane z tym male zuzycie cierne zebow
-duza sprawnosc WADY:
Zarys ewolwentowy :
-male pole dolegania zebow ( powierzchnie wypukle) przez co naciski powierzchniowe jednostkowe sa duze
-wieksza niz w zarysie cykloidalnym poslizgi i zwiazane z nimi wieksze zuzycie cierne zebow
Zarys cykloidalny:
-bardzo duza wrazliwosc na zmiane odleglosci osi kol
-obrobka kol mozliwa jest tylko malo dokladna metoda ksztaltowa -zmiany kierunu i wartosc sily miedzyzebnej (linia przyporu jest krzywa )powodyjacej drgania -ksztalt zarysu zalezy od sredncy kola . ... zobacz całą notatkę
