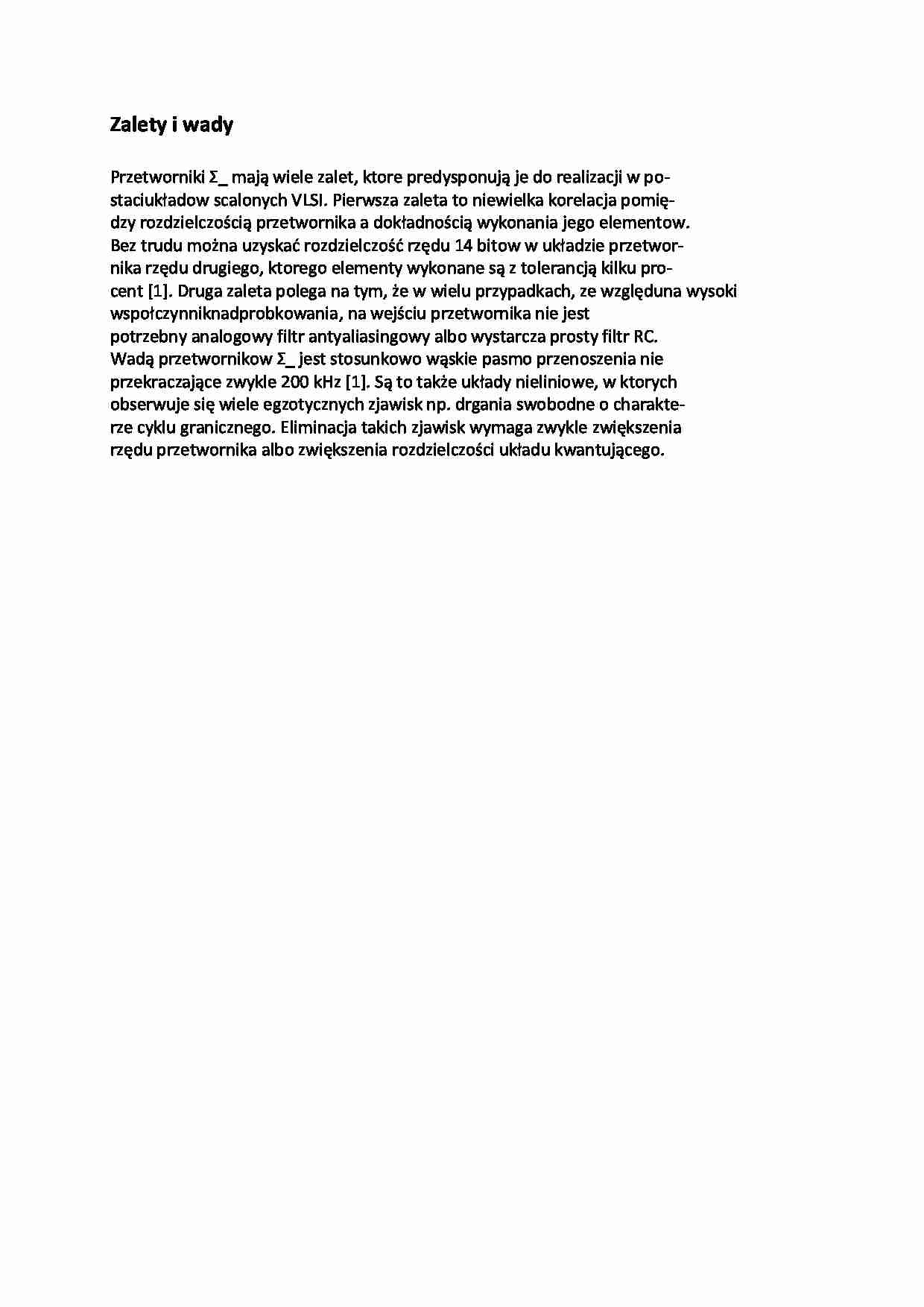

Zalety i wady przetworników - wykład - strona 1

Fragment notatki:

Zalety i wady Przetworniki Σ_ mają wiele zalet, ktore predysponują je do realizacji w po-
staci układow scalonych VLSI. Pierwsza zaleta to niewielka korelacja pomię-
dzy rozdzielczością przetwornika a dokładnością wykonania jego elementow.
Bez trudu można uzyskać rozdzielczość rzędu 14 bitow w układzie przetwor-
nika rzędu drugiego, ktorego elementy wykonane są z tolerancją kilku pro-
cent [1]. Druga zaleta polega na tym, że w wielu przypadkach, ze względu na wysoki wspołczynnik nadprobkowania, na wejściu przetwornika nie jest
potrzebny analogowy filtr antyaliasingowy albo wystarcza prosty filtr RC.
Wadą przetwornikow Σ_ jest stosunkowo wąskie pasmo przenoszenia nie
przekraczające zwykle 200 kHz [1]. Są to także układy nieliniowe, w ktorych
obserwuje się wiele egzotycznych zjawisk np. drgania swobodne o charakte-
rze cyklu granicznego. Eliminacja takich zjawisk wymaga zwykle zwiększenia
rzędu przetwornika albo zwiększenia rozdzielczości układu kwantującego.
... zobacz całą notatkę
