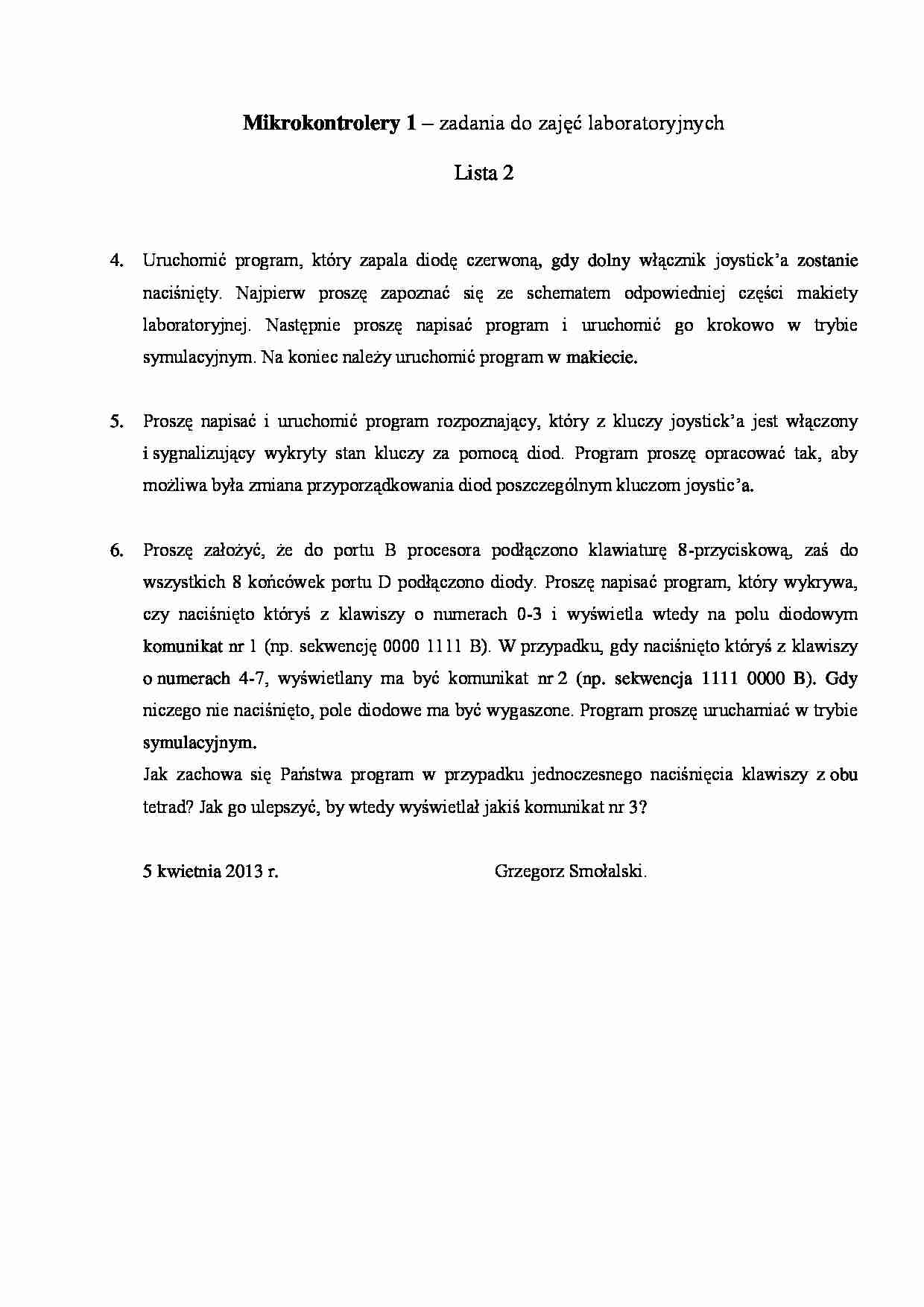

Mikrokontrolery 1 – zadania do zajęć laboratoryjnych
Lista 2
4.
Uruchomić program, który zapala diodę czerwoną, gdy dolny włącznik joystick’a zostanie
naciśnięty. Najpierw proszę zapoznać się ze schematem odpowiedniej części makiety
laboratoryjnej. Następnie proszę napisać program i uruchomić go krokowo w trybie
symulacyjnym. Na koniec należy uruchomić program w makiecie.
5.
Proszę napisać i uruchomić program rozpoznający, który z kluczy joystick’a jest włączony
i sygnalizujący wykryty stan kluczy za pomocą diod. Program proszę opracować tak, aby
możliwa była zmiana przyporządkowania diod poszczególnym kluczom joystic’a.
6.
Proszę założyć, że do portu B procesora podłączono klawiaturę 8-przyciskową, zaś do
wszystkich 8 końcówek portu D podłączono diody. Proszę napisać program, który wykrywa,
czy naciśnięto któryś z klawiszy o numerach 0-3 i wyświetla wtedy na polu diodowym
komunikat nr 1 (np. sekwencję 0000 1111 B). W przypadku, gdy naciśnięto któryś z klawiszy
o numerach 4-7, wyświetlany ma być komunikat nr 2 (np. sekwencja 1111 0000 B). Gdy
niczego nie naciśnięto, pole diodowe ma być wygaszone. Program proszę uruchamiać w trybie
symulacyjnym.
Jak zachowa się Państwa program w przypadku jednoczesnego naciśnięcia klawiszy z obu
tetrad? Jak go ulepszyć, by wtedy wyświetlał jakiś komunikat nr 3?
5 kwietnia 2013 r.
Grzegorz Smołalski.
