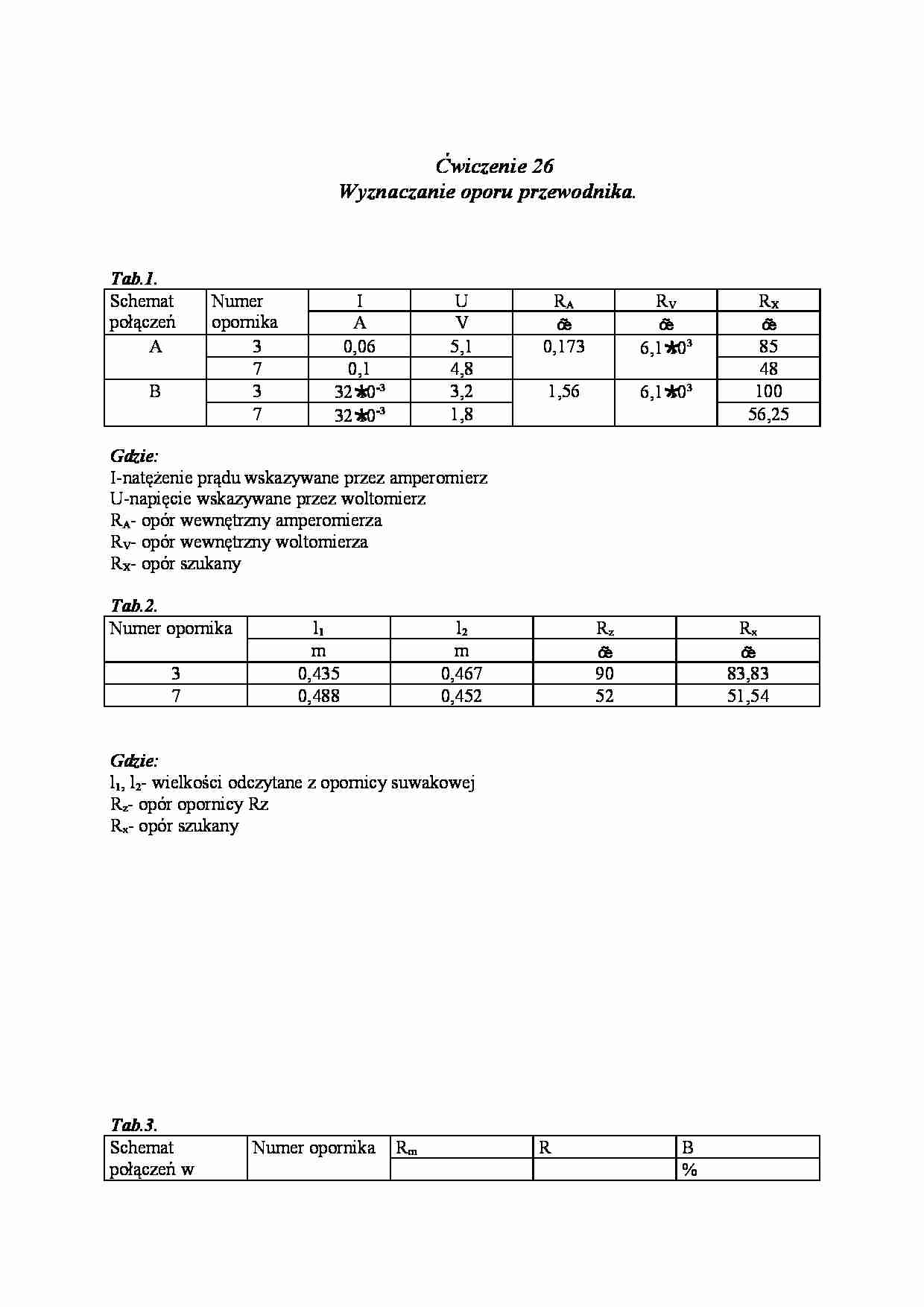

Wyznaczanie oporu przewodnika - strona 1 Wyznaczanie oporu przewodnika - strona 2

Fragment notatki:


                                                            Ćwiczenie 26                                           Wyznaczanie oporu przewodnika. Tab.1. Schemat  połączeń Numer  opornika I U RA RV RX A V    A 3 0,06 5,1 0,173 6,1 103 85 7 0,1 4,8 48 B 3 32 10-3 3,2 1,56 6,1 103 100 7 32 10-3 1,8 56,25 Gdzie: I-natężenie prądu wskazywane przez amperomierz U-napięcie wskazywane przez woltomierz RA- opór wewnętrzny amperomierza RV- opór wewnętrzny woltomierza RX- opór szukany Tab.2. Numer opornika l1 l2 Rz Rx m m   3 0,435 0,467 90 83,83 7 0,488 0,452 52 51,54 Gdzie: l1, l2- wielkości odczytane z opornicy suwakowej Rz- opór opornicy Rz Rx- opór szukany Tab.3. Schemat  połączeń w  Numer opornika Rm R B % metodzie  technicznej   A 3 83,83 85 -1,396 B 48 42,741 A 7 51,54 100 -94,024 B 56,25 -9,139 Gdzie: Rm.- opór zmierzony za pomocą mostka Wheatstone’a. R- opór zmierzony za pomocą metody technicznej B- odchylenie procentowe wartości oporu Wzory robocze: Rx= U/I Rx= Rz   l1/l2 B%=[ (Rm. –R)/Rm.]   100 % Obliczenia: Rx= 5,1/0,06=85 Rx=90 (0,435/0,467)= 83,83 Rx=52 (0,448/0,452)= 51,54 B=(83,83-85)/83,83 100%= -1,396% B=(83,83-48)/83,83 100%= 42,741% B=(51,54-100)/51,54 100%= -94,024% B=(51,54-56,25)/51,54 100%= -9,139% Wnioski: Celem ćwiczenia było wyznaczenie oporu przewodnika dwoma metodami: metodą techniczną  i za pomocą mostka Wheatstone’a. W przypadku metody technicznej wyznaczone opory przewodników połączonych z  urządzeniami pomiarowymi za pomocą odpowiednio: schematu A i B, różnią się od siebie w  zależności od sposobu połączenia z miernikami .Różnica między schematami polega na tym  że, w schemacie A amperomierz mierzy natężenie prądu płynącego zarazem przez woltomierz  i badany opornik. Natomiast w schemacie B mierzy  tylko natężenie prądu płynącego przez  opornik. W przypadku opornika numer 3 lepszym schematem połączenia wydaje się schemat  A ponieważ opór tego przewodnika jest dużo mniejszy od oporu woltomierza , więc co za  tym idzie możemy skorzystać ze wzoru z ćwiczenia. W przypadku opornika 7 lepszy jest  schemat B, gdyż opór amperomierza jest dużo mniejszy od oporu badanego przewodnika.  Stosowana przez nas druga metoda (mostka Wheatstone’a) w porównaniu do pierwszej jest  metodą dokładniejszą, gdyż użycie urządzeń pomiarowych nie wpływa w dużym stopniu na  wyniki pomiaru.  ... zobacz całą notatkę
