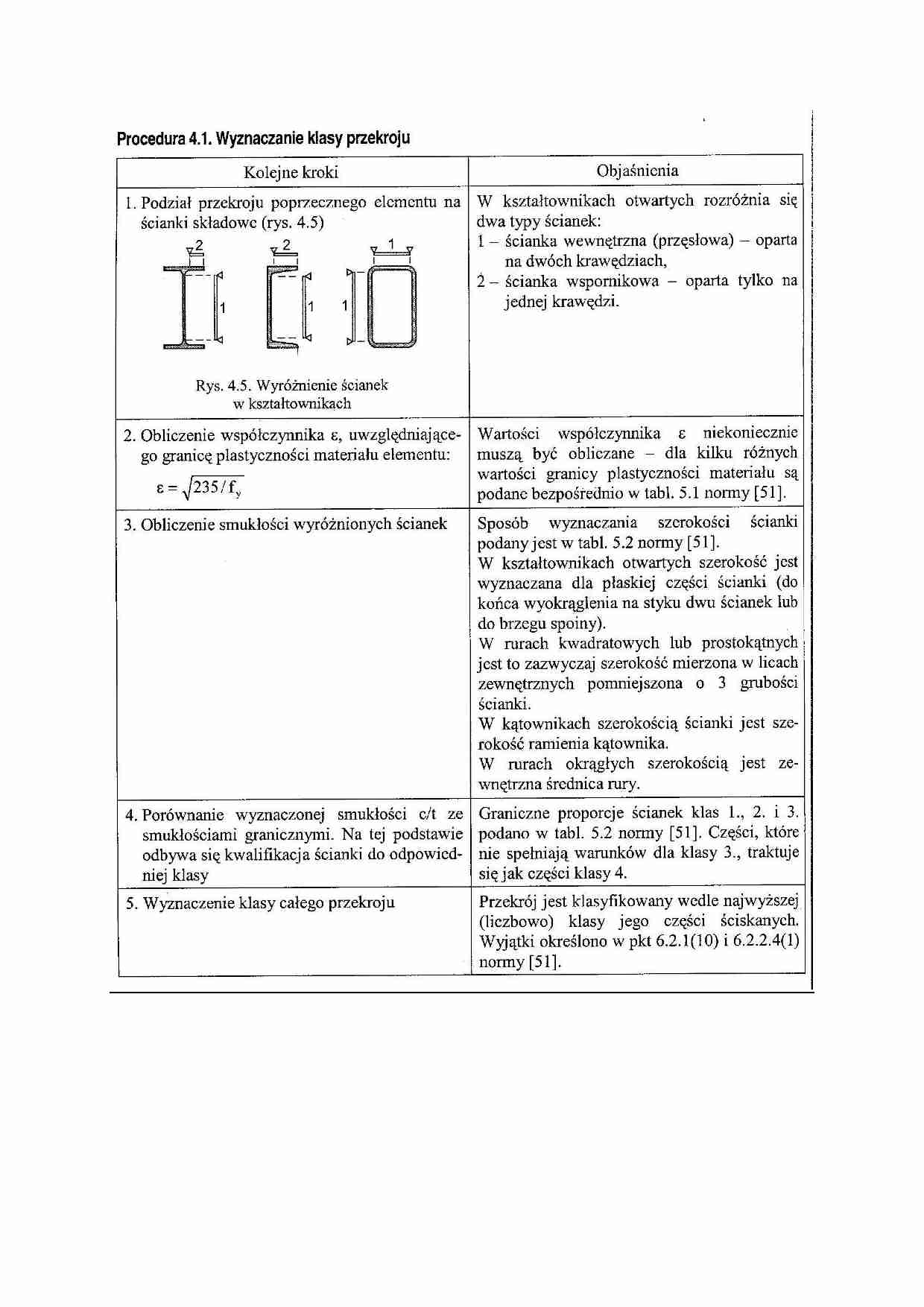

Wyznaczanie klasy przekroju

Nasza ocena:

5
Pobrań: 427
Wyświetleń: 4767
Komentarze: 0
Notatek.pl

Pobierz ten dokument za darmo

Podgląd dokumentu
Wyznaczanie klasy przekroju - strona 1 Wyznaczanie klasy przekroju - strona 2 Wyznaczanie klasy przekroju - strona 3

Fragment notatki:

Uwagi praktyczne
W wielu wypadkach (np. elementy ściskane osiowo) wystarczy ograniczyć się do udowod- nienia, że element nie należy do klasy 4.
W wypadku elementów ściskanych mimośrodowo graniczna smukłość ścianki musi być wyznaczona dla rozkładu naprężeń powstającego przy rozpatrywanej kombinacji obciążenia
W celu uproszczenia warto przeprowadzić wstępne sprawdzenie klasy przekroju dla najbardziej niekorzystnego rozkładu naprężeń, czyli dla ściskania osiowego. Jeśli wynik takiegosprawdzenia kwalifikuje przekrój do klasy 1. lub 2., bardziej szczegółowe (i bardziej skom­plikowane) rachunki, biorące pod uwagę obecny rozkład naprężeń (od momentu zginającego i siły osiowej), nic zwykle nie wniosą. Jeśli natomiast wstępne obliczenia wykażą przekrój klasy 3. lub 4., trzeba wyznaczyć klasę przekroju na podstawie rzeczywistego rozkładu na­prężeń.
Podczas wyznaczania smukłości granicznej ścianki klasy 1. i 2. ściskanej mimośrodowo zakłada się rozkład plastyczny naprężeń na szerokości ścianki (rys. 4.6a). Rozkład taki cha­rakteryzuje współczynnik a, który jest względnym zasięgiem ściskanej strefy plastycznej w części przekroju. Dla kształtowników I i H, poddanych ściskaniu i zginaniu względem „mocniejszej" osi przekroju, gdy oś obojętna znajduje się w przekroju środnika, współczyn­nik a może być wyznaczany z następującej zależności:
Podczas wyznaczania smukłości granicznej ścianki klasy 3., ściskanej mimośrodowo, przyj­muje się rozkład sprężysty naprężeń na szerokości ścianki (rys. 4.6b). Rozkład taki charakte­ryzuje współczynnik \|/, który jest stosunkiem naprężeń brzegowych (lub odkształceń). Wartość współczynnika y może być wyznaczona przez superpozycję naprężeń od zginania i ściskania. Przyjmując, że naprężenia ściskające mają znak „+" i w skrajnym włóknie ścian­ki osiągają granicę plastyczności, w przypadku ściskania i zginania względem „mocniejszej" osi przekroju można napisać:
W przypadku wyznaczania szerokości ścianek blachownie, gdy grubości spoin łączących ścianki nie są jeszcze określone, można wyznaczać szerokość ścianki w licach zewnętrz­nych ścianek lub przyjąć wstępnie szerokość boku spoiny wynoszącą połowę grubości ścianki.
... zobacz całą notatkę
