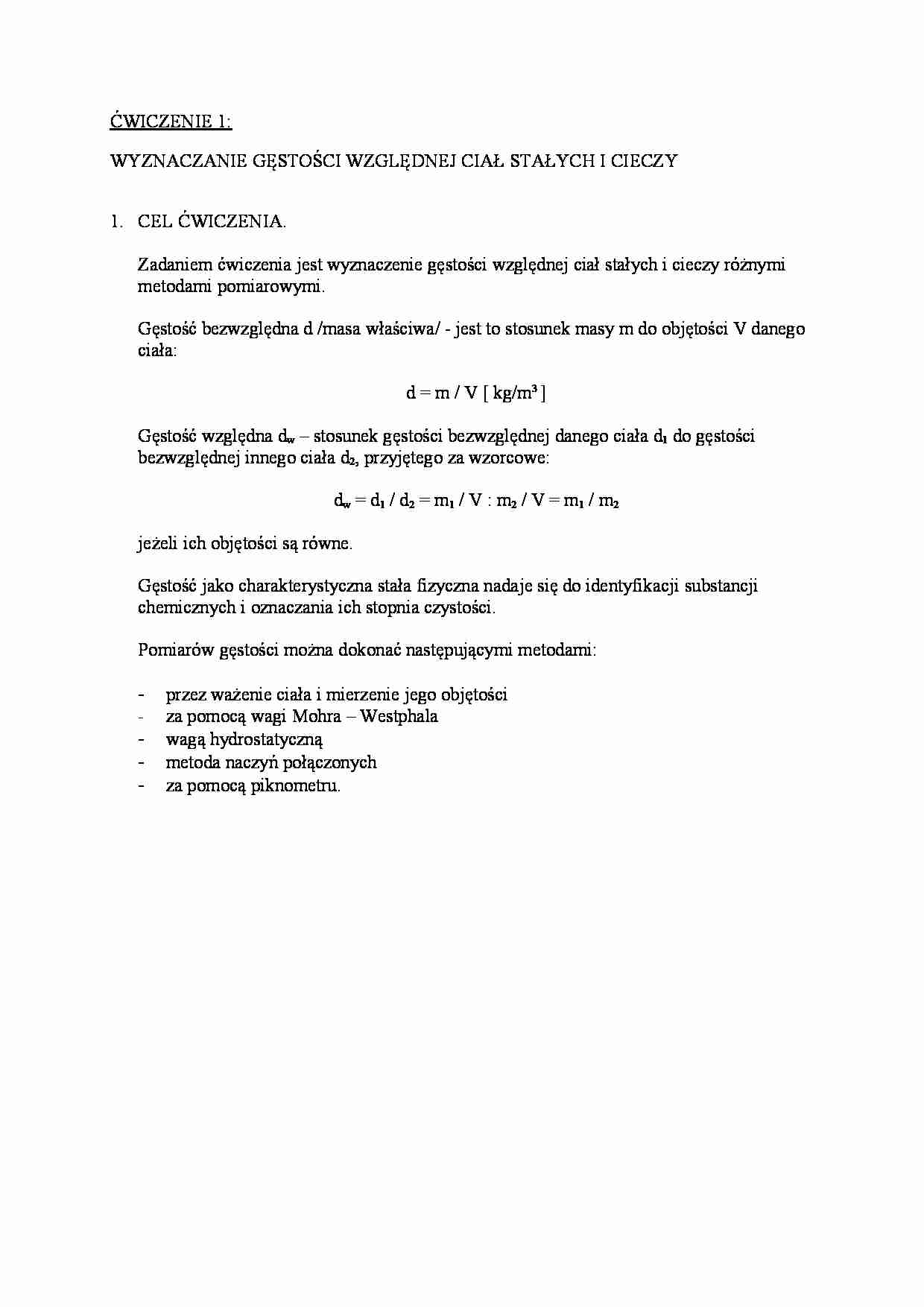

ĆWICZENIE 1: WYZNACZANIE GĘSTOŚCI WZGLĘDNEJ CIAŁ STAŁYCH I CIECZY 1. CEL ĆWICZENIA. Zadaniem ćwiczenia jest wyznaczenie gęstości względnej ciał stałych i cieczy różnymi metodami pomiarowymi. Gęstość bezwzględna d /masa właściwa/ - jest to stosunek masy m do objętości V danego ciała: d = m / V [ kg/m3 ] Gęstość względna dw – stosunek gęstości bezwzględnej danego ciała d1 do gęstości bezwzględnej innego ciała d2, przyjętego za wzorcowe: dw = d1 / d2 = m1 / V : m2 / V = m1 / m2 jeżeli ich objętości są równe. Gęstość jako charakterystyczna stała fizyczna nadaje się do identyfikacji substancji chemicznych i oznaczania ich stopnia czystości. Pomiarów gęstości można dokonać następującymi metodami: - przez ważenie ciała i mierzenie jego objętości - za pomocą wagi Mohra – Westphala - wagą hydrostatyczną - metoda naczyń połączonych - za pomocą piknometru. 2. WYZNACZANIE GĘSTOŚCI CIECZY ZA POMOCĄ WAGI MOHRA – WESTPHALA. gdzie: W – wskazówka P – podstawa B – belka S – śruba regulacyjna O – ostrze N – nurek /ciężarek, wypornik/ Pomiaru dokonuje się przez dwukrotne zanurzenie nurka w menzurce z cieczą. Pierwszy pomiar odbywa się w wodzie. Równanie momentów sił ma wówczas postać: Fw * L = 10 l1 + 1 l2 + 0,1 l3 [ N*m ] = [ m ] gdzie: Fw – parcie wywierane przez wodę na nurek L – odległość punktu zawieszenia nurka od osi obrotu L = 0,1 m l1, l2, l3 – odległości poszczególnych koników l1 = 0,09 m, l2 = 0,08 m, l3 = 0,01 m stąd: Fw = ( 10 l1 + 1 l2 + 0,1 l3 ) / L Fw = 1,8 N Drugiego pomiaru dokonuje się zanurzając nurek w badanej cieczy. Wówczas powyższy wzór ma postać: Fc * L = 10 l’ + 1 l’’ + 0,1 l’’’ [ N * m ] = [ m ] gdzie: Fc – parcie wywierane przez badaną ciecz na nurek L = 0,1 m l’ = 0,09 m, l’’ = 0,07 m, l’’’ = 0,01 m stąd: Fc = ( 10 l’ + 1 l’’ + 0,1 l’’’ ) / L Fc = 1,7 N Gęstość względną badanej cieczy można wyliczyć z zależności: dtt = Fc / Fw [ 1] = [ N / N ] dtt = 0,94 Gęstość badanej cieczy oblicz się względem wody o temperaturze 4o C z zależności: d4t = dtt * d gdzie: d – gęstość wody w temperaturze t = 20o C d = 998,203 kg/m3 stąd: d4t = 942,747 kg/m3 3. WYZNACZANIE GĘSTOŚCI CIECZY ZA POMOCĄ PIKNOMETRU Wielkość Wartość Masa piknometru pustego m1 [ kg ] 0,0128 Masa piknometru z wodą destylowaną m2 [ kg ] 0,0372 Masa wody mw = m2 – m1 [ kg ] 0,0244 Masa piknometru z badaną cieczą m3 [ kg ]
