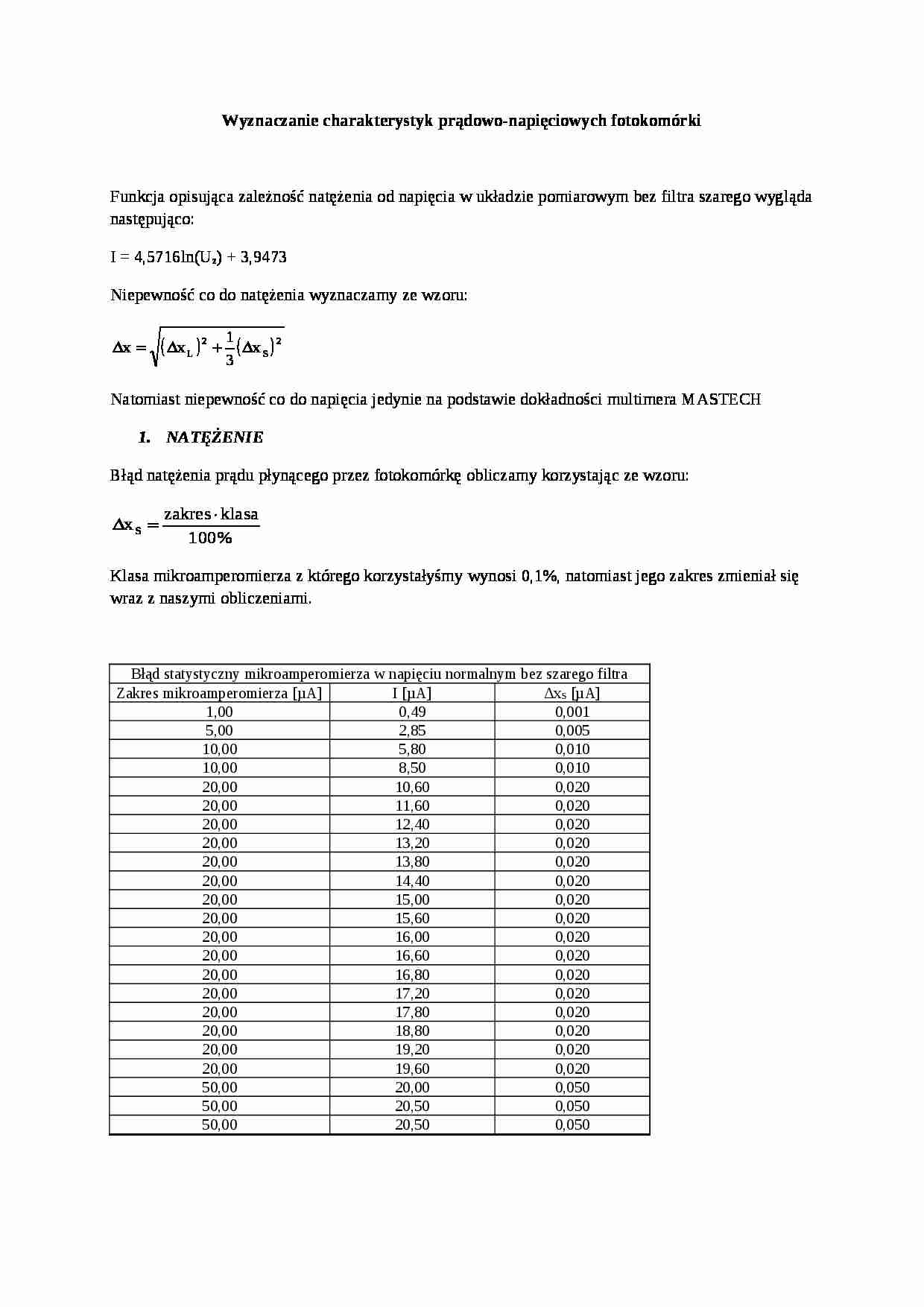

Wyznaczanie charakterystyk prądowo-napięciowych fotokomórki
Funkcja opisująca zależność natężenia od napięcia w układzie pomiarowym bez filtra szarego wygląda następująco:
I = 4,5716ln(Uz) + 3,9473 Niepewność co do natężenia wyznaczamy ze wzoru:
Natomiast niepewność co do napięcia jedynie na podstawie dokładności multimera MASTECH
NATĘŻENIE
Błąd natężenia prądu płynącego przez fotokomórkę obliczamy korzystając ze wzoru:
Klasa mikroamperomierza z którego korzystałyśmy wynosi 0,1%, natomiast jego zakres zmieniał się wraz z naszymi obliczeniami. Błąd statystyczny mikroamperomierza w napięciu normalnym bez szarego filtra
Zakres mikroamperomierza [µA]
I [µA]
ΔxS [µA]
1,00
0,49
0,001
5,00
2,85
0,005
10,00
5,80
0,010
10,00
8,50
0,010
20,00
10,60
0,020
20,00
11,60
0,020
20,00
12,40
0,020
20,00
13,20
0,020
20,00
13,80
0,020
20,00
14,40
0,020
20,00
15,00
0,020
20,00
15,60
0,020
20,00
16,00
0,020
20,00
16,60
0,020
20,00
16,80
0,020
20,00
17,20
0,020
20,00
17,80
0,020
20,00
18,80
0,020
20,00
19,20
0,020
20,00
19,60
0,020
50,00
20,00
0,050
50,00
20,50
0,050
50,00
20,50
0,050
NAPIĘCIE
W swoich pomiarach użyłyśmy dzielnika napięcia o klasie równej 0,1 i napięciu wejściowym U1 = 220[V]. W obliczaniach napięcia wyjściowego U2 wykorzystuję ten wzór:
I tak dla poszczególnych pomiarów otrzymałyśmy taką zależność:
Wartość niepewności pomiarowej odnośnie napięcia wychodzącego z dzielnika napięcia
N
U2 [V]
ΔU2 [V]
0
0
0
20
4,40
0,44
41
9,02
0,90
