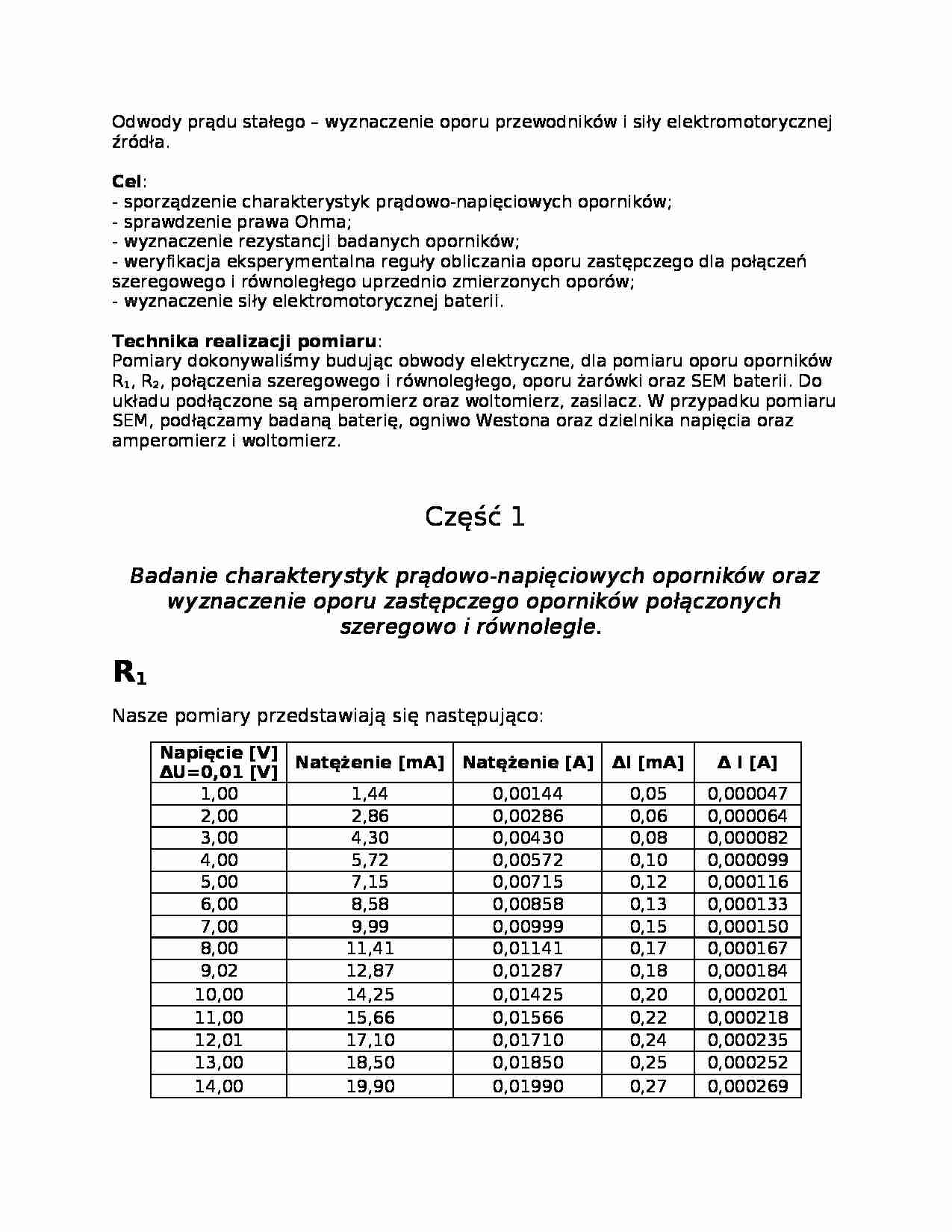

Odwody prądu stałego - wyznaczenie oporu przewodników i siły elektromotorycznej źródła.
Cel: - sporządzenie charakterystyk prądowo-napięciowych oporników;
- sprawdzenie prawa Ohma;
- wyznaczenie rezystancji badanych oporników;
- weryfikacja eksperymentalna reguły obliczania oporu zastępczego dla połączeń szeregowego i równoległego uprzednio zmierzonych oporów;
- wyznaczenie siły elektromotorycznej baterii.
Technika realizacji pomiaru: Pomiary dokonywaliśmy budując obwody elektryczne, dla pomiaru oporu oporników R1, R2, połączenia szeregowego i równoległego, oporu żarówki oraz SEM baterii. Do układu podłączone są amperomierz oraz woltomierz, zasilacz. W przypadku pomiaru SEM, podłączamy badaną baterię, ogniwo Westona oraz dzielnika napięcia oraz amperomierz i woltomierz.
Część 1
Badanie charakterystyk prądowo-napięciowych oporników oraz wyznaczenie oporu zastępczego oporników połączonych szeregowo i równolegle. R1
Nasze pomiary przedstawiają się następująco:
Napięcie [V]
ΔU=0,01 [V]
Natężenie [mA]
Natężenie [A]
ΔI [mA]
Δ I [A]
1,00
1,44
0,00144
0,05
0,000047
2,00
2,86
0,00286
0,06
0,000064
3,00
4,30
0,00430
0,08
0,000082
4,00
5,72
0,00572
0,10
0,000099
5,00
7,15
0,00715
0,12
0,000116
6,00
8,58
0,00858
0,13
0,000133
7,00
9,99
0,00999
0,15
0,000150
8,00
11,41
0,01141
0,17
0,000167
9,02
12,87
0,01287
0,18
0,000184
10,00
14,25
0,01425
0,20
0,000201
11,00
15,66
0,01566
0,22
0,000218
12,01
17,10
0,01710
0,24
0,000235
13,00
18,50
0,01850
0,25
0,000252
14,00
19,90
0,01990
0,27
0,000269
15,00
21,4
0,02140
0,7
